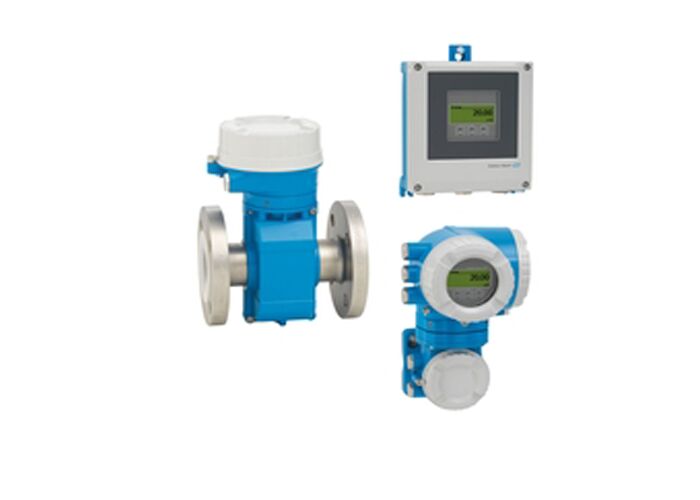

Proline Promag P 500 Medidor de flujo electromagnético
Medidor de caudal de alta temperatura para aplicaciones de proceso en versión remota con hasta 4 E/S.
Dedicado a aplicaciones químicas y de proceso con líquidos corrosivos y altas temperaturas medias.
Área de aplicación
Promag P está diseñado para aplicaciones químicas y de proceso con líquidos corrosivos y temperaturas medias más altas.
Con su innovador transmisor remoto, el Promag P 500 maximiza la flexibilidad de la instalación y la seguridad operativa.
La tecnología Heartbeat permite el cumplimiento y la seguridad del proceso en todo momento.
Principio de medición
Electromagnético - El principio de medición bidireccional es prácticamente independiente de la presión,
densidad, temperatura y viscosidad.
Beneficios clave
- Diversas aplicaciones con una amplia variedad de materiales mojados
- Medición del caudal de ahorro de energía sin pérdida de presión debido a la constricción de la sección transversal
- Funcionamiento libre de mantenimiento sin piezas móviles
- Acceso completo a la información de proceso y diagnóstico con numerosos I/Os y Ethernet libremente combinables.
- Reducción de la complejidad y la variedad a través de la funcionalidad I/O libremente configurable.
- Verificación integrada mediante tecnología de latidos cardíacos
Especificaciones técnicas
| Rango de diámetro nominal |
DN 15 a 600 (1⁄2 a 24") |
| Error de medición máximo |
Flujo de volumen (estándar): ±0,5% o.r. ±1 mm/s (0,04 pulgadas/s)
Flujo de volumen (opcional): ±0,2% o.r. ±2 mm/s (0,08 pulgadas/s), especificación plana |
| Rango de medición |
4 dm3/min a 9600 m3/h (1 galón/min a 44.000 galones/min) |
| Max. Presión del proceso |
PN 40, clase 300, 20K |
Rango de temperaturas
| Temperatura media |
PFA revestimiento: -20 a +150 °C (-4 a +302 °F)
PFA para revestimiento de alta temperatura: -20 a +180 °C (-4 a +356 °F)
Envases de PTFE: -40 a +130 °C (-40 a +266 °F) |
| Temperatura ambiente |
Flange de acero al carbono: -10 a +60 °C (+14 a +140 °F)
Las condiciones de ensayo de las medidas de ensayo de las pruebas de ensayo de las pruebas de ensayo de las pruebas de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo. |
Materiales mojados
En línea:PFA; PTFE
Los electrodos:1.4435 (316L); aleación C22, 2.4602 (UNS N06022);
Tantal; Platino; Titanio; Duplex 1.4462 (UNS S31803)
Características del dispositivo
Características del sensor:
- Diámetro nominal máximo: DN 600 (24")
- Todas las homologaciones comunes Ex
- Las demás fibras sintéticas
Características del transmisor:
- Versión remota con hasta 4 E/S
- Display retroiluminado con control táctil y acceso WLAN
- Cable estándar entre el sensor y el transmisor
Input y Output
| Productos |
4-20 mA HART (activo/pasivo)
4 a 20 mA WirelessHART
4-20 mA (activo/pasivo)
Impulso/frecuencia/salida del interruptor (activo/pasivo)
Producción de doble pulso (activo/pasivo)
Salida del relé |
| Las entradas |
Entrada de estado, entrada de 4 a 20 mA |
Comunicación digital
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Bus de campo, Modbus RS485, y otros servicios de apoyo a las personas afectadas.
Modbus TCP a través de Ethernet-APL, PROFINET, PROFINET a través de Ethernet-APL
Ethernet/IP, OPC-UA
Aprobaciones y certificaciones
Zona peligrosa:En el caso de las empresas de servicios de telecomunicaciones, las autoridades competentes deberán tener en cuenta los siguientes elementos:
Seguridad del producto:Marcado CE, marcado C, marcado EAC
Seguridad funcional:IEC 61508, aplicable según la IEC 61511
- ¿ Qué pasa?Aprobaciones LR, DNV, ABS, BV
Presión:PED, CRN
Higiénico:ACS, NSF 61, WRAS: las condiciones de los servicios de seguridad
