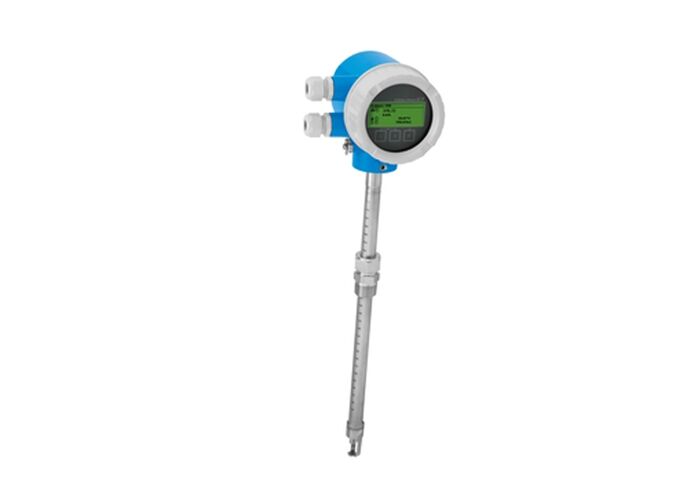

Métro de flujo de masa térmica de prolina B 150
El medidor de caudal para la medición rentable y fácil monitorización de los gases de utilidad.
Área de aplicación
La versión de inserción B 150 de masa t es adecuada para grandes tuberías o conductos de ventilación rectangulares.Este dispositivo de tendencia es ideal para aplicaciones de sub-medida con tecnología de 4 hilos contenidos en una carcasa de aluminio compacto resistente.
Beneficios clave
- Apto para aire, nitrógeno, dióxido de carbono y argón en tuberías circulares o en conductos rectangulares
- Supervisión óptima del proceso - medición fácil incluso a bajas presiones y velocidades de flujo
- Medición rentable: fácil instalación, pérdida de presión insignificante y libre de mantenimiento
- Tendencias de flujo fiables - medición multivariable
- Comienzo rápido y eficiente - menús de operación guiados
- Alta disponibilidad de las instalaciones - autodiagnóstico y seguimiento de errores
- Recuperación automática de datos para el servicio
Especificaciones técnicas
Principio de medición
Medición del caudal térmico de masa
Variables medidos
Flujo de masa, temperatura, flujo de volumen corregido, flujo de volumen FAD
Especificaciones de rendimiento
Error de medición máximo:
3% de tiempo de trabajo / 4% de tiempo de trabajo / 5% de tiempo de trabajo
Distancia de medición (aire):
Entre 20 y 720 000 kg/h (45 y 1,587,600 libras/h)
20 a uno.080,000 kg/h (45 a 2,381- 400 libras por hora
Temperatura media:
-40 a +100 °C (-40 a +212 °F)
Presión máxima del proceso:
20 bar g (290 psi g)
Temperatura ambiente:
-40 a +60 °C (-40 a +140 °F)
Diámetro nominal:
DN 80 a 1500 (3" a 60")
* Dependiendo de la opción elegida para ordenar la función "flujo de calibración"
Materiales mojados
- El transductor:1.4404 (316L)
- El tubo de inserción:1.4404 (316L); 1.4435 (316L)
- Conexión:
- El equipo de compresión: 1.4404 (316L)
- El anillo de sellado: EPDM; HNBR; 1.4401 (316)
- Anillo de sujeción: PEEK 450G
Electricidad y comunicaciones
Fuente de alimentación:
de corriente continua de 18 a 30 V
Producción:
4-20 mA HART (activo)
Impulso/frecuencia/salida del interruptor (pasivo)
Las entradas:
Estado de entrada
Comunicación digital:
HART
Display/Operación:
Display de 4 líneas con botones
Construcción y protección
Encasillado del transmisor:
AlSi10Mg, recubierto
Grado de protección:
IP66/67, carcasa de tipo 4X
Aprobaciones y certificaciones
Zona de peligro: ATEX, IECEx, cCSAus
Metrología: Calibración realizada en instalaciones de calibración acreditadas (según ISO/CEI 17025), NAMUR
Presión: CRN
Características del dispositivo
Características del sensor
- Supervisión óptima del proceso - medición fácil incluso a bajas presiones y velocidades de flujo
- Medición rentable: fácil instalación, pérdida de presión insignificante y libre de mantenimiento
- Tendencias de flujo fiables - medición multivariable
- Versión de inserción para diámetro nominal DN 80 a 1500 (3" a 60")
- Instalación y extracción del sensor sin interrupción del proceso
- Instalación fácil
Características del transmisor
- Comienzo rápido y eficiente - menús de operación guiados
- Alta disponibilidad de las instalaciones - autodiagnóstico y seguimiento de errores
- Recuperación automática de datos para el servicio
- Dispositivo en versión compacta con fuente de alimentación de corriente continua de 24 V
- 4-20 mA HART, salida de pulso/frecuencia/interruptor
- Transmisor compacto y robusto
