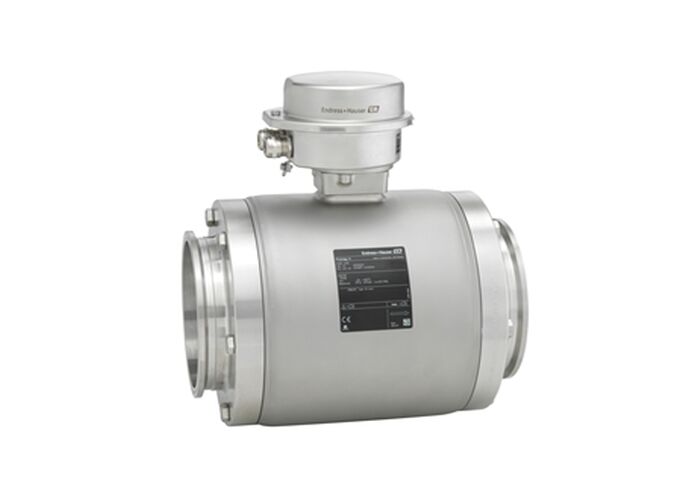

Proline Promag H 100 Medidor de flujo electromagnético
Especialista en aplicaciones higiénicas con un transmisor ultracompacto, medición multivariable de flujo, temperatura y conductividad.Dedicado a aplicaciones exigentes en las industrias de alimentos y bebidas, así como en las ciencias de la vida.
Área de aplicación
Promag H es el sensor preferido para aplicaciones higiénicas con los requisitos más exigentes en las industrias de alimentos y bebidas y ciencias de la vida.El transmisor ultracompacto ofrece un rendimiento completo en la huella más pequeña y permite una integración del sistema sin problemasLa tecnología Heartbeat permite el cumplimiento y la seguridad del proceso en todo momento.
Beneficios clave
- Medición multivariable de caudal, temperatura y conductividad
- Concepto de instalación flexible - numerosas conexiones de procesos higiénicos
- Medición del caudal de ahorro energético - sin pérdida de presión debido a la constricción de la sección transversal
- Transmisor de ahorro de espacio - plena funcionalidad en la huella más pequeña
- Ahorro de tiempo en el funcionamiento local sin software y hardware adicionales - servidor web integrado
- Verificación integrada - Tecnología del latido cardíaco
- Sin mantenimiento - sin piezas móviles
Especificaciones técnicas
| Principio de medición |
Las demás: |
| Rango de diámetro nominal |
DN 2 a 150 (1⁄12 a 6) |
| Rango de medición |
0.06 dm3/min a 600 m3/h (0,015 a 2650 galones/min) |
| Error de medición máximo |
Flujo de volumen (estándar): ±0,5% o.r. ±1 mm/s (0,04 pulgadas/s)
Flujo de volumen (opcional): ±0,2% o.r. ± 2 mm/s (0,08 pulgadas/s) |
| Rango de temperatura media |
-20 a +150 °C (-4 a +302 °F) |
| Rango de temperatura ambiente |
-40 a +60 °C (-40 a +140 °F) |
| Max. Presión del proceso |
PN 40, clase 150, 20K |
| Grado de protección |
Norma: IP66/67, carcasa de tipo 4X
Opción: IP69 |
Variables medidos
Flujo de volumen, temperatura, conductividad, flujo de masa, flujo de volumen corregido, conductividad corregida
Materiales mojados
En línea:El PFA
Los electrodos:1.4435 (316L); aleación C22, 2.4602 (N06022); tántalo; platino
Conexiones de proceso:Acero inoxidable, 1.4404 (F316L); PVDF; carcasa adhesiva de PVC
Las hojas:Sello de anillo en o (EPDM, FKM, Kalrez), sello moldeado asépticamente (EPDM, FKM, silicona)
Anillos de tierra:Acero inoxidable, 1,4435 (316L); aleación C22, 2,4602 (UNS N06022); tántalo
Características del dispositivo
Características del sensor
- Concepto de instalación flexible - numerosas conexiones de procesos higiénicos
- Medición del caudal de ahorro de energía - sin pérdida de presión debido a la constricción de la sección transversal
- Sin mantenimiento - sin piezas móviles
- Medición integrada de la temperatura
- En el caso de las máquinas de ensayo, se utilizará el método de ensayo de las máquinas de ensayo.
- Materiales humedecidos CIP, SIP limpiables
Características del transmisor
- Transmisor de ahorro de espacio - plena funcionalidad en la huella más pequeña
- Ahorro de tiempo en el funcionamiento local sin software y hardware adicionales - servidor web integrado
- Verificación integrada - Tecnología del latido cardíaco
- Casas de transmisores robustas y ultracompactas
- Alto grado de protección: IP69
- Display local disponible
Aprobaciones y certificaciones
Zona peligrosa:En el caso de las empresas de la Unión Europea, las autoridades nacionales de la Unión Europea deben tener en cuenta los requisitos de la presente Directiva.
Seguridad del producto:CE, marcado en C
Las condiciones de los certificados:Calibración realizada en instalaciones de calibración acreditadas (de acuerdo con la norma ISO/CEI 17025)
- ¿ Qué pasa?Aprobación LR, aprobación DNV, aprobación ABS, aprobación BV
Presión:PED, CRN
El material:3.1 material
Higiénico:EHEDG, 3-A, revestimiento y sellos conforme a la FDA, cGMP
