Lugar de origen: | Porcelana |
Nombre de la marca: | Kacise |
Número de modelo: | KUS630 |
Cantidad de orden mínima: | 1 |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | el 15*15*10cm, 0.5kg |
Tiempo de entrega: | 5-8 días laborales |
Condiciones de pago: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 100+ |
Rango: | 10m/12m/15m/20/30m | Producción: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
---|---|---|---|
Fuente de alimentación: | 3.3-24 V | corriente de trabajo: | ≤45mA |
Remuneración de temperatura: | Sí | Temperatura de trabajo: | -25… 70℃ (248… 343K) |
clase de protección: | IP68 | Material de la cáscara: | PVDF |
Precisión de la medición: | ≤1 % |

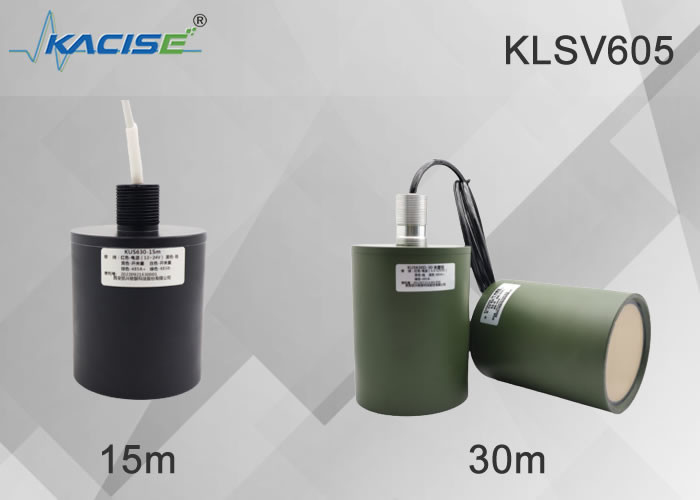

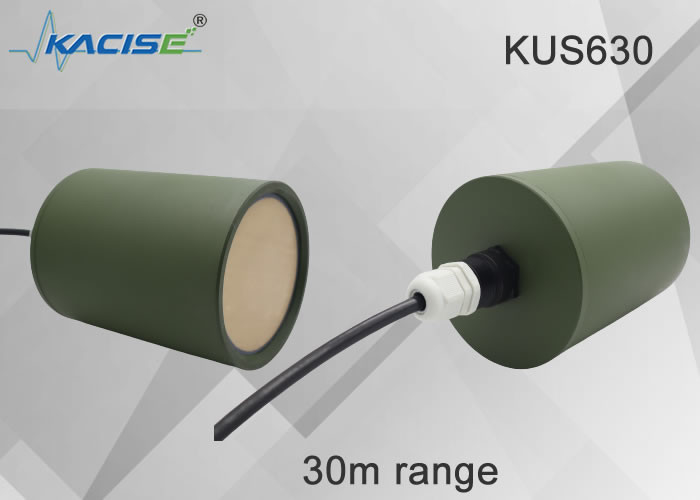

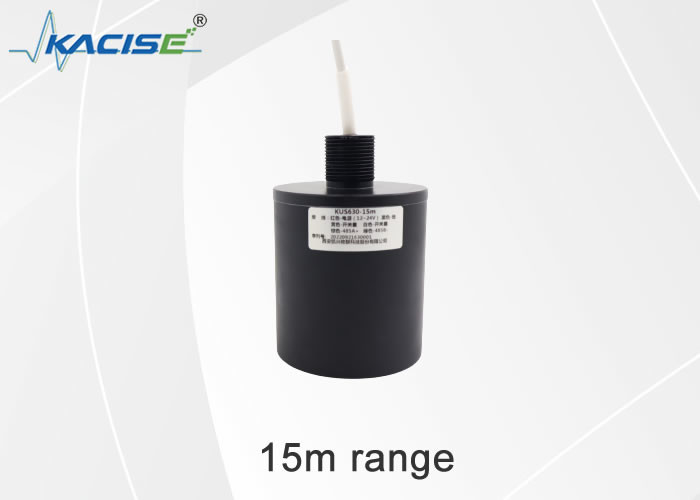

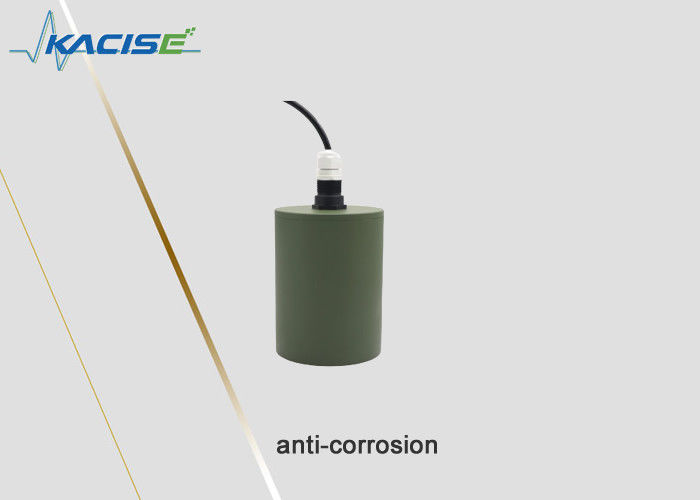

Medidor de nivel ultrasónico serie KUS630
1.Características
2. Descripción del producto
Es un instrumento de medición sin contacto que utiliza el principio de funcionamiento de la medición de distancia ultrasónica y utiliza la diferencia de tiempo entre la emisión ultrasónica, la reflexión del objeto y la recepción del eco para medir la distancia medida.
El uso de métodos de detección ultrasónicos avanzados no provoca falsas alarmas debido a cambios ambientales externos o interferencias como los métodos de detección por infrarrojos y microondas.
La distancia de alarma se puede configurar de forma flexible.Cuando el vehículo está en su lugar y la distancia medida es menor que la distancia preestablecida, se generará una señal de luz LED y la información de llegada del vehículo se enviará al controlador a través de la interfaz RS-485.
Al medir la distancia del nivel del material, no toca el objeto medido y no tiene partes móviles.Es fácil de instalar y depurar, fácil de reparar y mantener, y tiene una alta precisión de medición.El consumo de energía del detector es extremadamente bajo y se adopta la interfaz de salida RS485.La interfaz es simple, segura, confiable y estable, y es adecuada para el desarrollo secundario.
Puede detectar de manera confiable si el vehículo está en el espacio de estacionamiento y tiene funciones de detección falsa, como evitar la detección falsa de espacios de estacionamiento adyacentes, detección falsa de personas en espacios de estacionamiento, detección falsa de obstáculos, etc.
Desarrollo completamente independiente, con todos los derechos de propiedad intelectual y tecnología de producción, para brindar una buena garantía de servicio técnico, alta calidad y bajo precio.
3. Dimensiones
La unidad en el diagrama es mm
4.Conexiones eléctricas y definiciones de señales
Orden de línea | Ccolor | Ddefinición |
1 | Rojo | El poder es positivo |
2 | Negro | tierra de retorno de energía |
3 | Amarillo | Salida analógica, salida de voltaje, salida de interruptor de salida de corriente |
4 | Azul | RS485 A+ o uart TXD |
5 | Verde | RS485 B- o uart RXD |
Color de los cables | Orden de línea | Describir | Observación |
rojo | 1 | energizado por | Entrada de voltaje amplio de 3,3 V-30 V |
negro | 2 | TIERRA | |
amarillo | 3 | Salida de interruptor | Terminal de interruptor, capacidad de carga 1A 60V, admite hasta dos salidas de interruptor con lógica independiente, las dos terminales son los dos contactos del interruptor, no distinguen entre polos positivo y negativo, y se pueden conectar a voluntad. |
Blanco | 4 | Salida de interruptor | |
marrón | 4 | RS485A+ | |
verde | 5 | RS485B- |
5. Descripción del parámetro
METROModelo:KUS630 | |
Rango de medición |
0,8 m... 30 m |
Punto ciego |
0 ... 0,6 m (el área de trabajo inestable está dentro de los 0,6 m, no se recomienda trabajar en este rango);Se puede lograr la versión de área ciega mínima de 0,3 m, que debe personalizarse. |
Tensión de alimentación | 3,3 ... 24 V CC , ondulación 10 %SS |
corriente de trabajo |
≤ 45 mA (velocidad de medición más rápida) Versión de bajo consumo, el consumo de energía en reposo es inferior a 0,3 mA, el consumo de energía de envío es de 20 mA (menos de 2 ms) y el consumo de energía de recepción no es superior a 8 mA (menos de 150 ms) |
Señal de salida |
1: Salida analógica programable 0-10V. 2: salida RS485. 3: salida en serie Uart Salida 4:4-20mA 5: Cambiar salida |
Precisión de la medición | ≤1 % |
Compensación de temperatura | sí |
las condiciones de trabajo
Temperatura de trabajo | -25…70℃(248...343K) |
Temperatura de almacenamiento | -40…85℃(233...358K) |
otras instrucciones
Conexión eléctrica | Cable de 5 núcleos (salida analógica), cable de 6 núcleos (salida de interruptor); |
clase de protección | IP68 |
Material de la cáscara | PVDF/PTFE |
6. Ocasiones aplicables:
Bocas de inspección, tanques de agua de fábrica, tanques, ingeniería municipal, agua del grifo, tratamiento de aguas residuales, conservación de agua y energía hidroeléctrica, hierro y acero, minas de carbón, electricidad, petroquímicos, ríos y lagos urbanos, transporte e industrias de procesamiento de alimentos.
7. Información de pedido
KUS | METROModelo | Osalida | Rángel | Describe |
630 | Personalización de soporte | |||
Por encargo | ||||
0-10V | Salida analógica 0-10V | |||
0-5V | Salida analógica 0-5V | |||
0-3V | Salida analógica 0-3V | |||
4-20mA | Salida analógica 4-20mA | |||
SUDOESTE | Salida de interruptor | |||
uarte | Protocolo MODBUS RTU de salida serie Uart | |||
RS485 | Protocolo de salida RS485 MODBUS RTU | |||
XXX mm |
XXX mm significa la distancia máxima de medición (por defecto 1000 mm) |
|||
KUS | 630 | RS485 | 10000mm |
8.Parámetros que necesita saber
1. El tipo de medio a medir (líquido o sólido, nombre específico, agua clara, aguas residuales, lodo, gasolina, diesel, tolueno, dióxido de azufre, etc.) Si es líquido, si hay vapor, niebla, espuma, ondas, agitación, objetos flotantes en la superficie del líquido;si es sólido, si hay polvo.
2. La temperatura y presión del medio.
3. La corrosividad del medio.Si se coloca en un frasco, es necesario saber si el material del frasco tiene un revestimiento anticorrosión.
4. El rango de medición es de unos pocos metros y se requiere el punto ciego.
5. Ambiente de trabajo: como piscinas abiertas, piscinas con cubiertas, tanques horizontales, tanques verticales, tanques esféricos, si el tanque está a presión atmosférica, etc.
6. Voltaje de funcionamiento: 24 V CC, 220 V CA opcional se puede personalizar con alimentación común de 12 V CC/9 V CC.
7. Señal de salida: 4~20mA corriente 485/0-3V, salida de voltaje 0-5V/salida de relé.
9. Forma del equipo: si necesita tener una pantalla;de una sola pieza o tipo partido.
9.Más aplicaciones
