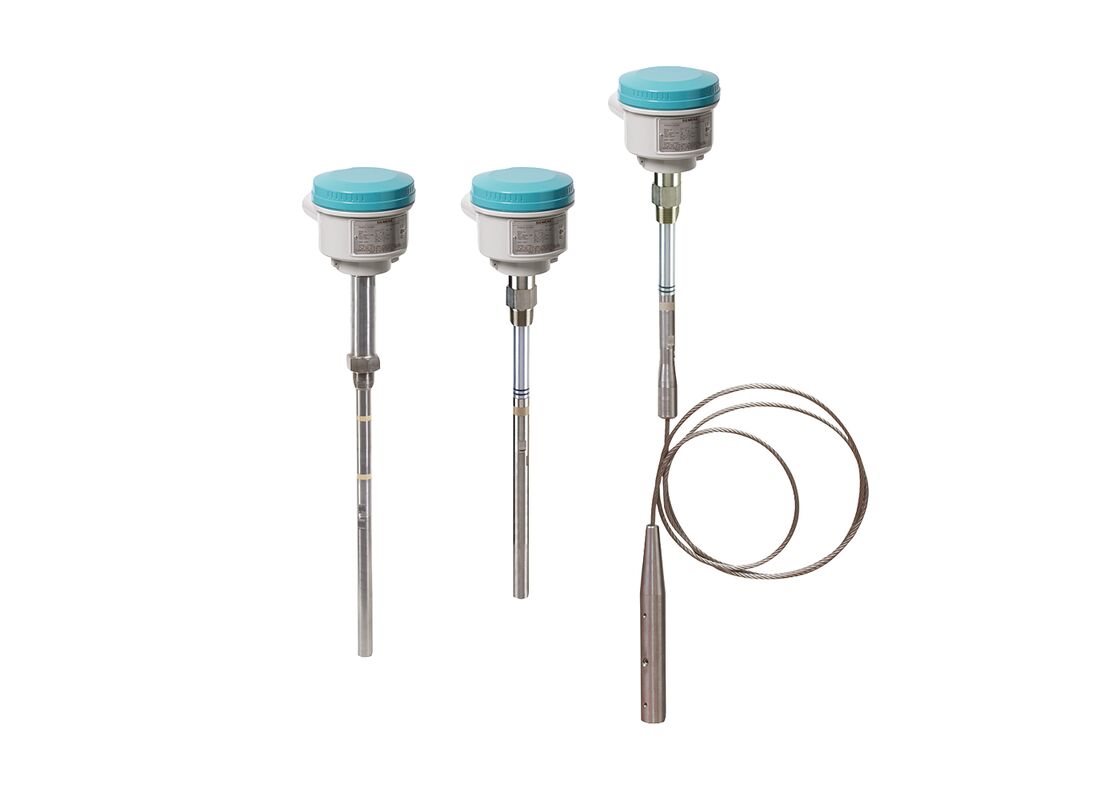

El Pointek CLS300 (versión estándar) es un interruptor de detección de material y nivel de capacidad de cambio de frecuencia inversa que ofrece configuraciones opcionales de varilla o cable con salida configurable.Diseñados para condiciones industriales exigentes, detecta de forma fiable líquidos, sólidos, suspensiones, espuma e interfaces incluso bajo alta presión y temperatura.Su avanzada capacidad de afinación compensa efectivamente la acumulación de material en la sonda.
Variantes del producto
7ML5650-.....-
CLS300, estándar, versión de la tubería, hilo/flanco |
Se aplicará el procedimiento siguiente:
CLS300, versión analógica, por cable, hilo/flanco |
7ML5652-.....
CLS300, Análogo, cuerda de alta velocidad, hilo/flanco |
Productos y accesorios relacionados
| Número de la parte |
Descripción |
| 7ML1830-1AP: el contenido de la sustancia | EASY AIMER II, aluminio, 3/4 pulgadas de NPT con 1 pulgada de acoplamiento galvanizado |
| Se aplicarán las disposiciones siguientes: | EASY AIMER II, de aluminio, 3/4 pulgadas de NPT con 3/4 - 1 pulgadas de acoplamiento de PVC |
| 7ML1830-1JA | El uso de la tecnología de la Unión Europea para la protección de los datos de los usuarios de los sistemas de seguridad de datos (SIS) |
| Se aplicarán los siguientes requisitos: | Glándula de cable, 1/2 "NPT, a prueba de explosión |
| Las demás partidas del presente anexo | M20 x 1,5 glándula de cable (utilización general y protección contra explosiones de polvo) |
| 7ML1830-1JD: el contenido de la sustancia | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero. |
| 7ML1830-1JE | Imán de ensayo |
| 7ML1830-1JF: el contenido de la sustancia | Amplificador / fuente de alimentación |
| 7ML1830-1JK. | Display LCD para el CLS 200, digital |
| A5E01163688 Las demás | Kit, extensión de cable de acero inoxidable 316L, 1 metro, CLS300/LC300 |
| A5E01163689 Las disposiciones de la presente Directiva | Kit, extensión de cable de acero inoxidable 316L, 3 metros, CLS300/LC300 |
| A5E01163690 Las demás | Kit, extensión de cable de acero inoxidable 316L, 5 metros, CLS300/LC300 |
| A5E01163691 Las disposiciones de la presente Directiva se aplican a las empresas que: | Kit, extensión de cable de acero inoxidable 316L, 10 metros, CLS300/LC300 |
| A5E01163693 Las disposiciones de la presente Directiva se aplicarán a las empresas que: | Kit, extensión de cable de acero inoxidable 316L, 15 metros, CLS300/LC300 |
| A5E01163695 Las demás | Kit, extensión de cable de acero inoxidable 316L, 20 metros, CLS300/LC300 |
| A5E01163698 Las disposiciones de la presente Directiva | Kit, extensión de cable PFA de acero inoxidable 316, 3 METRO, CLS300 |
| A5E01163699 Las demás | Kit, extensión de cable PFA de acero inoxidable 316, 5 METRO, CLS300 |
| A5E01163700 Las demás | Kit, extensión de cable PFA de acero inoxidable 316, 10 METRO, CLS300 |
| A5E01163701 Las disposiciones de la presente Directiva | Kit, extensión de cable PFA de acero inoxidable 316, 15 METRO, CLS300 |
| A5E01163702 (incluido el número de personas afectadas) | Kit, extensión del cable PFA de acero inoxidable 316, 20 METRO, CLS300 |
| A5E01163719 Las disposiciones de la presente Directiva se aplicarán a las empresas que: | Kit, barra de acero inoxidable 316L de 180 mm (7,09") |
| A5E01163720: las condiciones de los productos | Kit, barra de acero inoxidable 316L de 330 mm (12,99") |
| A5E01163721 Las condiciones de trabajo | Kit, barra de acero inoxidable 316L de 580 mm (22,83") |
| A5E01163722: las condiciones de los productos | Kit, barra de acero inoxidable 316L de 830 mm (32,68") |
| A5E01163723: las condiciones de los productos | Electrónica de repuesto con conductor, estándar CLS300. Para uso con versiones de varilla o cable con una longitud máxima de 5 m |
Beneficios clave
- La tecnología Active-Shield garantiza que la precisión de la medición no se vea afectada por la acumulación de material o la interferencia de la boquilla en la sección del escudo activo
- La construcción de la barra sólida proporciona un rendimiento excepcional en condiciones extremadamente abrasivas
- Tres indicadores LED para el control del ajuste, el estado de salida y la vigilancia de la potencia
- Versión de alta temperatura capaz de funcionar hasta 400 °C (752 °F)
Aplicaciones
La versión estándar del Pointek CLS300 cuenta con tres indicadores LED con alarmas de relé básico y interruptor de estado sólido.Su diseño robusto lo hace particularmente adecuado para aplicaciones de sólidos pesados con materiales abrasivosLos aparatos electrónicos completamente envasados no se ven afectados por la condensación, el polvo o las vibraciones.
Los componentes mojados están construidos de acero inoxidable con un escudo PFA para una alta resistencia química, mientras que la versión de alta temperatura utiliza cerámica y acero inoxidable.El dispositivo detecta con precisión materiales con constantes dieléctricas bajas y altasLa exclusiva tecnología Active Shield suprime eficazmente las interferencias de la acumulación de material o las boquillas de instalación extendidas.
El diseño modular del Pointek CLS300 ofrece amplias opciones de configuración, conexiones de proceso, extensiones y aprobaciones para cumplir con los requisitos de aplicación específicos para temperatura y presión.Este diseño simplifica los procesos de pedido y reduce las necesidades de inventarioLas configuraciones de sonda disponibles incluyen versiones de varilla y cable.
Aplicaciones principales:
- Líquidos y suspensiones
- Soluciones sólidas a granel
- Ambientes de alta presión y temperatura
- Zonas peligrosas
- Aplicaciones de fresado y minería
Configuración
Especificaciones técnicas
Modo de funcionamiento
Detección del nivel capacitivo del cambio de frecuencia inverso
Ingreso
Variable medida: Cambio de picoFarad (pF)
Producción
Salida del relé:
• 1 relevo de la forma C del SPDT
• Tensión de contacto máxima: 30 V CC / 250 V CA
• Corriente de contacto máxima: 5 A (DC) / 8 A (AC)
• Capacidad máxima de conmutación: 150 W (DC) / 2 000 VA (AC)
• Tiempo de espera (encendido y/o apagado): 1... 60 s
Producción en estado sólido
• Producción: aislado galvánicamente
• Protección: contra la polaridad inversa (bipolaridad)
• Tensión máxima de conmutación: 30 V (DC) / pico de 30 V (AC)
• Corriente de carga máxima: 82 mA
• Baja de tensión: < 1 V, típicamente a 50 mA
• Tiempo de retraso (antes o después del cambio): 1... 60 s
Precisión
Resolución:
• Sensibilidad mínima (pF): cambio del 1% en la capacidad real
• Error máximo de temperatura: 0,2% del valor de la capacidad real
Condiciones de instalación
Ubicación: interior/exterior
Condiciones ambientales
• Temperatura ambiente: -40... +85 °C (-40... +185 °F)
• Temperatura de almacenamiento: -40... +85 °C (-40... +185 °F)
Condiciones medianas
• Aplicaciones: líquidos, sólidos a granel, lechadas e interfaces y materiales viscosos
• Constante dieléctrica relativa εr: Min. 1.5
• Temperatura del proceso:
- Versión de varilla/cable: -40... +200 °C (-40... +392 °F)
- Versión de alta temperatura: -40... +400 °C (-40... +752 °F)
• Presión de proceso: -1... +35 bar g (-14,6... +511 psi g)
Diseño
• Material (revestimiento): Aluminio recubierto en polvo con junta
• Grado de protección: estándar: tipo 4/NEMA 4/IP65
Opcional: tipo 4/NEMA 4/IP68
• Entrada del cable: 2 x M20 x 1.5 hilos (opción: entrada del conducto NPT de 2 x 1⁄2 " incluyendo 1 entrada enchufada)
Controles y pantallas
• Displays: 3 LEDs, para el estado de la sonda, el estado de salida y la fuente de alimentación
• Potenciómetros: 2 potenciales para el retraso en el tiempo y la sensibilidad
• Interruptores: 5 interruptores DIP para la configuración de retardo de encendido/apagado, alto/bajo a prueba de fallos, prueba/ajuste de retardo de tiempo, sensibilidad alta/baja, retardo de prueba
Fuente de alimentación
• Fuente de alimentación: 12... 250 V CA/CC, 0... 60 Hz, aislado galvánicamente, 2 W
Certificados y aprobaciones
• Objetivo general: CSA, FM, CE, UKCA, RCM
• Recinto ignífugo con sonda IS: ATEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb, ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db UKEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb,En el caso de los productos de los Estados miembros en los que se aplica el Reglamento (CE) n.o 853/2004 y el Reglamento (CE) n.o 853/2004 del Parlamento Europeo y del Consejo, la autoridad competente deberá tener en cuenta los requisitos de la presente Directiva.
• Prueba de ignición de polvo con sonda IS: ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db UKEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db CSA/FM Clase II, Div. 1, Grupos E, F, G CSA/FM Clase III T4
• Revestimiento a prueba de explosión con sonda IS: CSA/FM Clase I, Div. 1, Grupos A, B, C, D CSA/FM Clase II, Div. 1, Grupos E, F, G CSA/FM Clase III T4
• Marítimo: Lloyds Register of Shipping, categorías ENV1, ENV2 y ENV5
• Protección contra el exceso de agua: WHG (Alemania) VLAREM II (Bélgica)
• Otros: Aprobación del modelo (China)
