Pointek CLS200 - Interruptor de nivel de capacitancia estándar

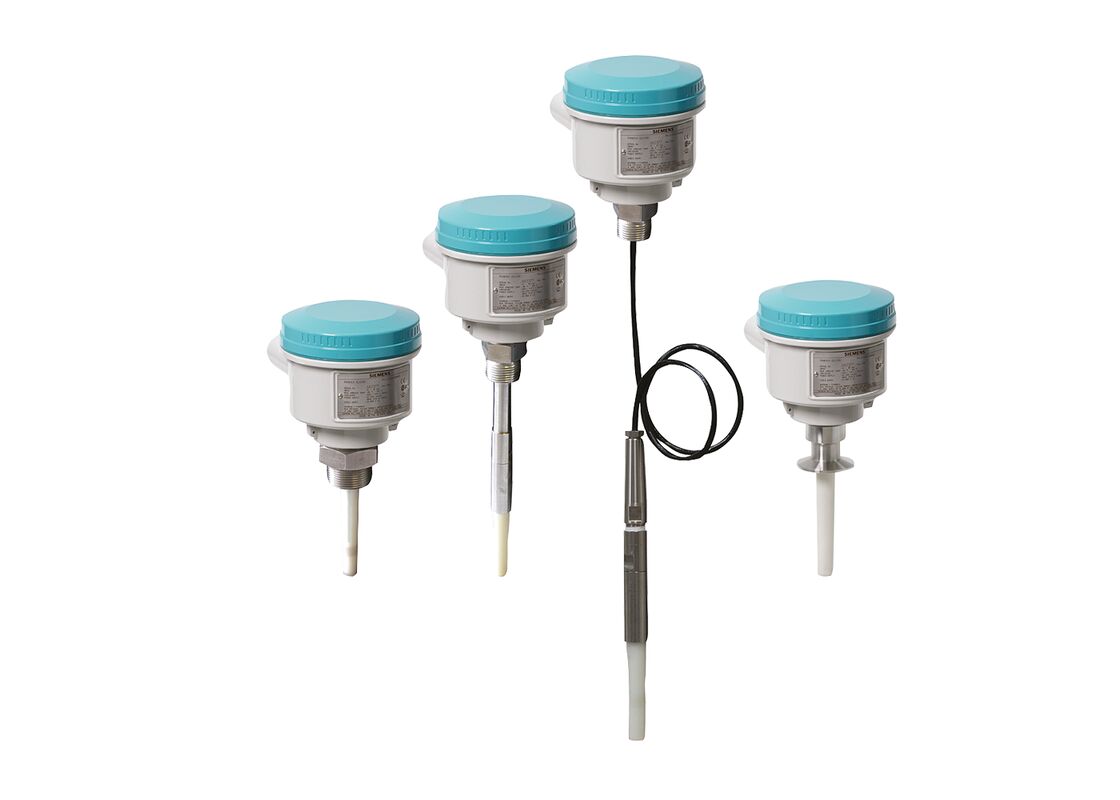

El Pointek CLS200 (versión estándar) es un interruptor versátil de detección de material y nivel de capacitancia con cambio de frecuencia inversa con opciones de varilla/cable configurables y configuraciones de salida. Ideal para detectar líquidos, sólidos, lodos, espuma e interfaces, este interruptor presenta capacidades de ajuste avanzadas para ignorar la acumulación en la sonda.
Números de modelo:7ML5631-.....-.... | 7ML5632-.....-.... | 7ML5633-.....-.... | 7ML5634-.....-.... | 7ML5630-.......-....
Beneficios clave
- La construcción encapsulada protege el circuito de señal contra golpes, vibraciones, humedad y condensación.
- Alta resistencia química para entornos industriales exigentes
- Detección de nivel independiente de la referencia a tierra del tanque o tubería
- Insensible a la acumulación de producto debido a la oscilación de alta frecuencia.
- Tres indicadores LED para el estado del sensor, el estado de salida y la alimentación
- Adecuado para los requisitos de cumplimiento de API 2350
Aplicaciones
La versión estándar del Pointek CLS200 cuenta con tres indicadores LED con relé básico y alarmas de interruptor de estado sólido. Este interruptor universal maneja sólidos, líquidos y aplicaciones de detección de interfaz. La fuente de alimentación aislada galvánicamente acepta un amplio rango de voltaje (12 a 250 V CA/CC). Cuando se utiliza con un aislador térmico, los materiales de la sonda de acero inoxidable y PPS (PVDF opcional) proporcionan temperaturas nominales de hasta 125 °C (257 °F) en las porciones humedecidas por el proceso.
El interruptor detecta materiales con constantes dieléctricas de 1,5 o superiores monitoreando los cambios en la frecuencia de oscilación, con configuraciones para la detección antes del contacto o al contacto. El CLS200 funciona independientemente de las paredes o tuberías del tanque, eliminando la necesidad de electrodos de referencia externos en recipientes no conductores como el hormigón o el plástico.
Aplicaciones primarias
- Detección de nivel de líquidos y lodos
- Monitoreo de inventario de polvos y gránulos.
- Aplicaciones en recipientes presurizados
- Instalaciones en áreas peligrosas
Configuración
Especificaciones técnicas
Modo de operación:
Detección de nivel capacitivo por cambio de frecuencia inversa
Principio de medición:
Detección de nivel capacitivo por cambio de frecuencia inversa
Variable medida:
Cambio en picoFaradio (pF)
Especificaciones de salida
Salida de relé:
1 relé SPDT forma C
Máx. Voltaje de contacto:
30 V CC / 250 V CA
Máx. Contacto actual:
5 A CC / 8 A CA
Máx. Capacidad de conmutación:
150 W CC / 2000 VA CA
Retraso de tiempo:
1 ... 60 s
Salida de estado sólido:
Aislado galvánicamente
Máx. Voltaje de conmutación:
30 V CC / 30 V pico CA
Máx. Corriente de carga:
82mA
Caída de voltaje:
< 1 V, típico a 50 mA
Condiciones ambientales
Temperatura ambiente:
-40 ... +85 °C (-40 ... +185 °F)
Temperatura de almacenamiento:
-40 ... +85 °C (-40 ... +185 °F)
Categoría de instalación:
II
Grado de contaminación:
4
Condiciones medias
Medios compatibles:
Líquidos, sólidos a granel, lodos e interfaces
Constante dieléctrica mínima:
1.5
Temperatura de proceso (sin aislador térmico):
-40 ... +85 °C (-40 ... +185 °F)
Temperatura de proceso (con aislador térmico):
-40 ... +125 °C (-40 ... +257 °F)
Presión de proceso (versión con varilla):
-1 ... +25 bar r (-14,6 ... +365 psi g)
Presión de proceso (versión con cable):
-1 ... +10 bar g (-14,6 ... +150 psi g)
Presión de proceso (versión con acoplamiento deslizante):
-1 ... +10 bar g (-14,6 ... +150 psi g)
Diseño y Construcción
Material del recinto:
Aluminio recubierto de epoxi con junta
Aislador térmico opcional:
acero inoxidable 316L
Conexión:
Bloque de terminales extraíble, máx. 2,5 mm²
Grado de Protección:
IP65/Tipo 4/NEMA 4 (IP68 opcional)
Entrada de cables:
2 x rosca M20 x 1,5 (opción: 2 x entrada de conducto NPT de ½" incluida 1 entrada tapada)
Fuente de alimentación:
12 ... 250 V CA/CC, 0 ... 60 Hz máx. 2W
Certificaciones y Aprobaciones
CSA
FM
CE
Reino Unido
RCM
ATEX
UKEX
Registro Lloyds
WHG
VLAREM II
Aprobación de patrón (China)
SIL
Productos y accesorios relacionados
| Número de pieza |
Descripción |
| 7ML1830-1AP |
EASY AIMER II, ALUMINIO, 3/4 PULG. NPT CON ACOPLAMIENTO GALVANIZADO DE 1 PULG. |
| 7ML1830-1AQ |
EASY AIMER II, ALUMINIO, 3/4 PULGADA NPT CON ACOPLAMIENTO DE PVC DE 3/4 - 1 PULGADA |
| 7ML1830-1DL |
SENSGUARD, 3/4" NPT (PPS) para POINTEK CLS100 |
| 7ML1830-1DM |
SENSGUARD, 1" BSPT (PPS) para POINTEK CLS100 |
| 7ML1830-1JA |
PRENSAESTOPAS, 1/2" NPT, DIP de uso general |
| 7ML1830-1JB |
PRENSAESTOPAS, 1/2" NPT, a prueba de explosiones |
| 7ML1830-1JC |
Prensaestopas M20 x 1,5 (uso general y protección contra explosión de polvo) |
| 7ML1830-1JD |
PRENSAESTOPAS DE CABLE, M20 x 1,5 HF, (EP) |
| 7ML1830-1JE |
Imán de prueba |
| 7ML1830-1JF |
AMPLIFICADOR / FUENTE DE ALIMENTACIÓN VERSIÓN DIGITAL |
| 7ML1830-1JK |
PANTALLA LCD PARA CLS 200, DIGITAL |
| A5E01163672 |
Junta de repuesto Synprene, versión caja, para versiones IP65 |
| A5E01163673 |
Junta de silicona de repuesto, versión caja, para versión IP68 |
| A5E01163674 |
CLS200/CLS300/LC300 Tapa ciega de aluminio de repuesto, para versiones estándar |
| A5E01163676 |
CLS200/300 Tapa de repuesto de aluminio con ventana |
| A5E01163677 |
Kit, sensor para unidades de cable, PPS, estándar, Viton |
| A5E01163678 |
Kit, sensor para unidades de cable, PPS, digital, Viton |
| A5E01163679 |
Kit, sensor para unidades de cable, PPS, estándar, FFKM |
| A5E01163680 |
Kit, Sensor para unidades de cable, PPS, Digital, FFKM |
| A5E01163681 |
Kit, Sensor para unidades de cable, PVDF, Estándar, FKM |
| A5E01163682 |
Kit, sensor para unidad de cable, PVDF, Digital, FKM |
| A5E01163683 |
Kit, sensor para unidad de cable, PVDF, estándar, FFKM |
| A5E01163684 |
Kit, sensor para unidad de cable, PVDF, digital, FFKM |
| A5E01163685 |
Soporte de montaje de acero inoxidable 316L de repuesto |
| A5E01163686 |
Repuesto, conector PROFIBUS, solo versiones IP65 |
| A5E03251681 |
Kit, estándar CLS200, transmisor |
