Analizador de humedad y oxígeno de circonio ZR22G Yokogawa, salida de 4-20 mA
| Atributo |
Valor |
| Señal de salida |
4-20MA |
| Entrada de contacto |
Dos puntos |
| Fuente de alimentación |
85 a 264 V CA; 45 a 66 Hz |
| Rango de medición |
0,01 a 100 Vol% O2 |
| Resaltado |
Analizador de oxígeno de circonio Zr22g, analizador de oxígeno de circonio de un solo canal, analizador de humedad y oxígeno de circonio |
Analizador de oxígeno y humedad de circonio de un solo canal Yokogawa

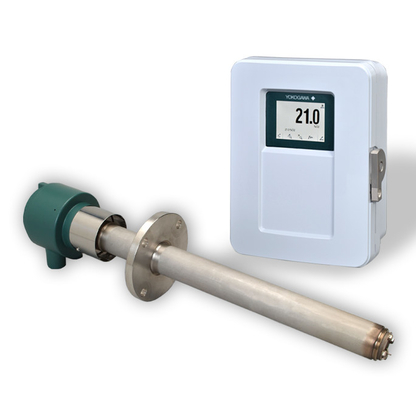

Este analizador se compone de una sonda y un convertidor, y funciona como analizador de oxígeno de circonio y analizador de humedad de alta temperatura.
Introducción del producto
Como analizador de oxígeno de circonio, es muy adecuado para monitorear la concentración de oxígeno en los gases de combustión de calderas grandes o pequeñas, varios hornos industriales y dispositivos de combustión. También juega un papel en el control de la combustión con bajo contenido de oxígeno.
Como analizador de humedad de alta temperatura de circonio (del tipo separado), se utiliza para la medición continua de la humedad de gases calientes en secadores que dependen de calentadores eléctricos o gas caliente como fuente de calor. Además, encuentra aplicación en una gama de procesos de fabricación que involucran humidificadores y secadores, ayudando en la medición y el control de la humedad para mejorar la productividad en estos campos.
Los escenarios de aplicación específicos incluyen:
Para el analizador de oxígeno de circonio: calderas de tamaño grande, mediano o pequeño (utilizadas para energía eléctrica, fuel oil, gas, carbón, etc.) y varios hornos industriales (como hornos de calentamiento de petróleo/acero, hornos de carbón, etc.).
Para el analizador de humedad de alta temperatura de circonio: el proceso de coloración en fábricas textiles, el proceso de curado con vapor para productos de hormigón, varios procesos de fabricación y secado de materiales de construcción, madera, alimentos, etc., y varios procesos de fabricación y humidificación de productos alimenticios.
Características del producto
- El convertidor ZR802G está equipado con una pantalla digital que muestra no solo la concentración de oxígeno, sino también la temperatura de la celda y la fem de la celda.
- Incluye una interfaz hombre-máquina (HMI) con una operación de pantalla táctil fácil de usar, lo que hace que la operación sea más conveniente.
- Tiene funciones duales, sirviendo como analizador de oxígeno y analizador de humedad de alta temperatura, satisfaciendo diversas necesidades de medición.
- Los analizadores de humedad de alta temperatura de circonio de tipo separado pueden medir continuamente la humedad de los gases calientes, lo que es beneficioso para mejorar la productividad en los campos de aplicación relevantes.
Parámetros del producto
Especificaciones técnicas de un vistazo
| Objeto de medición |
Analizador de oxígeno: concentración de oxígeno en gases de escape de combustión y gases mixtos
Analizador de humedad: vapor de agua (en vol%) en gases mixtos (aire y vapor de agua) |
| Sistema de medición |
Sistema de circonio (Detector ZR22G) |
| Rango de medición |
O2: 0,01-100 vol%
H2O: 0-100 vol%
Relación de mezcla: 0-1,000 kg/kg |
| Comunicación digital |
HART7 (AO1, 250 a 550 Ω)
Ethernet (Modbus TCP)
RS-485 (Modbus RTU) |
| Repetibilidad |
O2: ± 0,5% F.S. (0 a 5 vol% O2 o más y menos de 0 a 25 vol% O2)
O2: ± 1% F.S. (0 a 25 vol% O2 o más y hasta 0 a 100 vol% O2)
H2O: ± 1 vol%H2O (Presión del gas de muestra 2 kPa o menos) |
| Linealidad |
O2: ± 1% F.S. (0 a 5 vol% O2 o más y menos de 0 a 25 vol% O2)
O2: ± 3% F.S. (0 a 25 vol% O2 o más y menos de 0 a 50 vol% O2)
O2: ± 5% F.S. (0 a 50 vol% O2 o más y hasta 0 a 100 vol% O2)
H2O: ± 2 vol%H2O (presión del gas de muestra: dentro de ± 0,49 kPa)
H2O: ± 3 vol%H2O (presión del gas de muestra: 2 kPa o menos) |
| Deriva |
O2: Tanto cero como span ± 2% F.S. /mes
H2O: Tanto cero como span ± 3 vol%H2O /mes |
| Tiempo de respuesta |
Respuesta del 90% en 5 segundos. |
