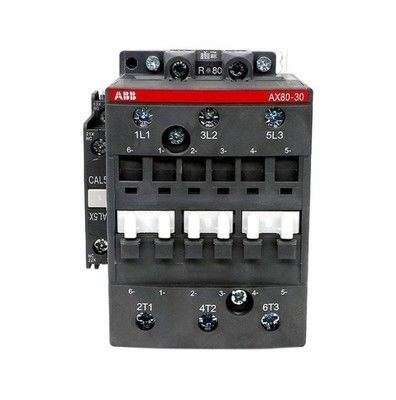

Contactor del motor de la serie AX (modelo AX 185~205A)
Introducción del producto
El contactor del motor de la serie AX (modelo AX 185 ~ 205A) es un componente eléctrico robusto diseñado para una protección y control fiables del motor en aplicaciones industriales.Diseñado para cumplir con las normas IEC 60947, este contactor dispone de 3 contactos principales NO y de una configuración de contacto auxiliar NO/1 NC, adecuado para circuitos principales de hasta 1000 V. Con una corriente de funcionamiento nominal de 185 A (AC-3, 415 V a 55 °C),garantiza un cambio de potencia eficiente para motores de hasta 90 kWEl diseño duradero del contactor incluye una carcasa de plástico, protección IP40 para terminales auxiliares y una durabilidad mecánica de 5 millones de operaciones, lo que lo hace ideal para entornos de trabajo pesado.
Características del producto
Especificaciones eléctricas:
Circuito principal: tensión de funcionamiento nominal de 1000 V, corriente térmica convencional de 250 A (Ith).
Nivel AC-3: 185A a 415V (55°C), soportando motores de hasta 90kW.
Corriente de resistencia a corto plazo: 1800A (1s), 1200A (10s) para la protección contra fallos.
Voltado de aislamiento e impulso: 690V (Ui), 8kV (Uimp) por seguridad.
Configuración de contacto:
3 contactos principales NO, 1 NO + 1 contactos auxiliares NC para la señalización de control.
Capacidad nominal de fabricación/destrucción: 10x/8x Ie (AC-3) para un conmutación fiable.
Mecánica y medio ambiente:
Durabilidad: 5 millones de operaciones mecánicas, 300 ciclos/hora de conmutación eléctrica.
Clase de protección: IP40 para terminales auxiliares, adecuados para entornos industriales.
Rango de temperatura: Funciona a -25°C a +70°C (en espiral), -40°C a +60°C (en el ambiente).
Las dimensiones físicas:
111.5 mm (W) x 162.3 mm (D) x 196 mm (H), peso neto de 3,2 kg.
Los terminales del circuito principal: tipo de barra para el cableado seguro.
Circuito de control:
Voltagem de la bobina: 400-415V (50Hz), 415-440V (60Hz), con una tolerancia de ± 10%.
Frecuencia de conmutación mecánica: 3600 ciclos/hora para ciclos de alto rendimiento.
Normas y certificaciones:
Se ajusta a las normas IEC 60947-4-1, VDE 0110 y EN 60529.
Certificado cUL y CE para uso industrial mundial.
Aplicabilidad:
Ideal para el control del motor en bombas, ventiladores, compresores y sistemas de transporte.
Soporta unidades de voltaje/frecuencia variable con características de protección transitoria.
