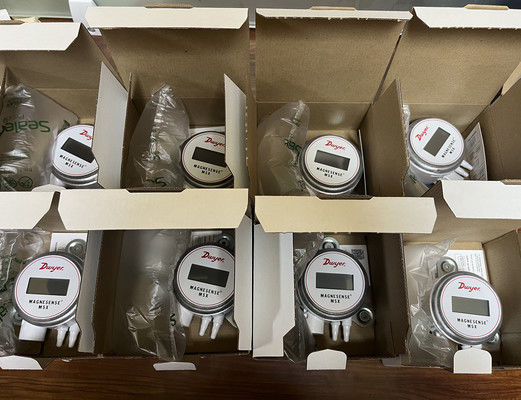

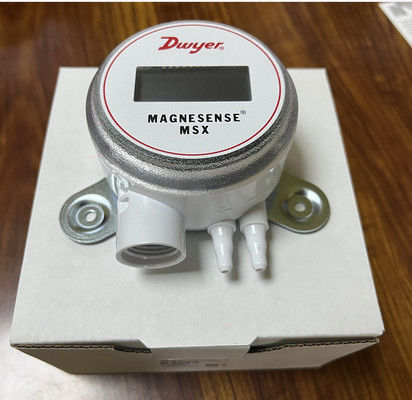

Transmisor de presión Dwyer MSX Pro (modelo: MSX-20W-PA)

Transmisor de presión Dwyer MSX Pro (Modelo: MSX-20W-PA)

Introducción del producto

El transmisor de presión Dwyer MSX Pro (MSX-20W-PA) es un versátil sensor de presión diferencial Magnesense  diseñado para aplicaciones de control de edificios, monitoreando la presión diferencial, la velocidad del aire y el flujo volumétrico. Construido sobre la estabilidad de la serie MS2 Magnesense  II, simplifica la configuración con 32 rangos de presión seleccionables (Pa, mm c.a., pulg. c.a.) en modos unidireccional/bidireccional. El transmisor ofrece salidas de presión o velocidad lineales con extracción de raíz cuadrada para cálculos de flujo, señales de doble voltaje/miliamperios para control y verificación, y una pantalla LCD rotativa de 4 dígitos para facilitar la lectura. Adecuado para aire y gases no combustibles, cumple con las clasificaciones UL94 V-0 y plenum para mayor seguridad.

Características del producto

Capacidad de medición de precisión:

Monitorea la presión diferencial, la velocidad del aire y el flujo volumétrico en los sistemas de construcción.

Precisión de ±1% FSO para lecturas confiables en 32 rangos de presión (Pa, mm c.a., pulg. c.a.).

Modos de salida configurables:

Salida de presión lineal o salida de velocidad con extracción de raíz cuadrada para el cálculo del flujo.

Señales duales: 4–20 mA (2 hilos) y seleccionable 0–10 V/0–5 V (3 hilos) para control y verificación de señal.

Instalación y operación flexibles:

Entrada de alimentación de 10–36 VCC (2 hilos) o 17–36 VCC/21.6–33 VCA (3 hilos).

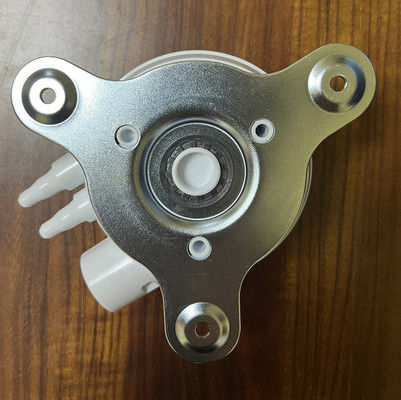

Entrada eléctrica con rosca NPS de 1/2" y montaje independiente de la orientación.

Interfaz fácil de usar:

Pantalla LCD de 4 dígitos con pantalla giratoria de 180° para una visibilidad óptima en cualquier instalación.

Bloque de terminales sin herramientas opcional para un cableado rápido.

Clasificaciones de seguridad y medioambientales:

Clasificación de incendio UL94 V-0 y materiales con clasificación plenum para entornos peligrosos.

Límites de presión: Hasta 3.6 psi (operación) y 6 psi (ráfaga) para rangos seleccionados.

Versatilidad de aplicación:

Ideal para el monitoreo de filtros, el control de presión de salas blancas, la presión estática de conductos y el flujo de aire del sistema VAV.

Especificaciones eléctricas:

Resistencia del bucle de salida de corriente: 0–1250 Ω máx.; salida de voltaje: min. resistencia de carga de 1 kΩ.
