Koso EPB801 Posicionador eléctrico de válvulas para posicionamiento preciso

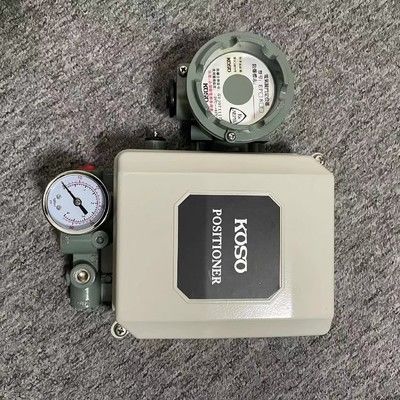

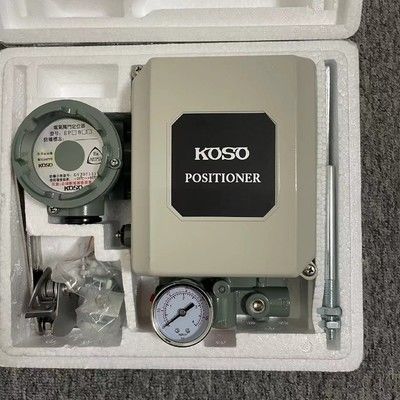

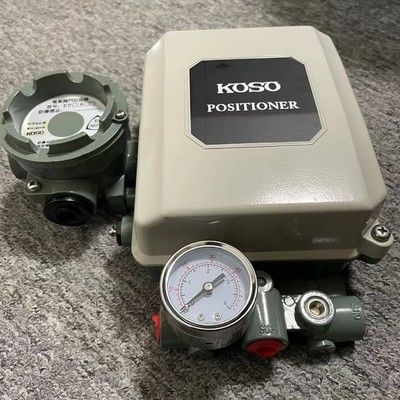

Posicionador de Válvula Eléctrico Koso EPB801

Introducción del Producto

El Posicionador de Válvula Eléctrico Koso EPB801 es un accesorio crucial para las válvulas de control neumático, diseñado para regular con precisión la posición de la válvula en los procesos industriales. Recibe una señal de entrada de 4–20 mA CC de un controlador y la convierte en una salida neumática para accionar la válvula, mientras que la retroalimentación mecánica del vástago de la válvula asegura un seguimiento preciso de la posición. El posicionador envía señales eléctricas al sistema superior para la monitorización en tiempo real, lo que lo hace esencial para los sistemas de control de bucle cerrado. Con una robusta carcasa de aleación de aluminio y múltiples clasificaciones a prueba de explosiones, se adapta a diversos entornos industriales de -20°C a 80°C.

Características del Producto

Control de Precisión y Retroalimentación:

Señal de Entrada: Estándar 4–20 mA CC (rangos divididos: 4–12 mA/12–20 mA/10–50 mA para los modelos EP-15/17/25/27).

Retroalimentación Mecánica: El desplazamiento del vástago se convierte en señales eléctricas para la monitorización del sistema en tiempo real.

Compatibilidad Versátil con Actuadores:

Carrera Recta: 12–100 mm; Carrera Angular: 0–90 grados.

Adaptable a actuadores pequeños/grandes mediante estrategias de control de carga y ajustes del mecanismo de leva.

Rendimiento Neumático:

Presión de la Fuente de Gas: 0.14–0.16 MPa o 0.17–0.50 MPa.

Consumo de Gas: 5 NL/min a 0.4 MPa; el diseño del amplificador de baja potencia reduce el consumo de energía.

Precisión y Fiabilidad:

Holgura: <1%; Zona Muerta: <0.4% para un posicionamiento preciso de la válvula.

Características de Salida: Lineal (configurable a apertura rápida, porcentaje, etc., mediante el mecanismo de leva).

Características Ambientales y de Seguridad:

Rango de Temperatura: A prueba de llamas: -20°C–60°C; Estándar: -40°C–80°C.

Tipos a prueba de explosiones: Modelos a prueba de llamas y ordinarios disponibles.

Protección IP: Adecuado para entornos hostiles con ≤90% de humedad relativa.

Diseño e Instalación:

Carcasa: Aleación de aluminio (peso: 3.5 kg).

Conexión de Aire: Rosca ZG1/4 para una fácil integración neumática.

Conversión del Amplificador: Cambia fácilmente entre acción positiva/negativa para actuadores de simple efecto.

Parámetros técnicos y rendimiento:

Señal de entrada: Estándar: 4-20 MADC.

Dividido: 4-12 MADC 12-20 MADC 10-50 MADC (ep-15.17. EP-25.27.) ...

Impedancia de entrada: 250 Euro (4-20 MADC)100 Euro (10-50 MADC).

Carrera nominal: carrera recta: 12... 100 mm, Ángulo: 0-90 grados ...

Presión de la fuente de gas: 0.14-0.16 mpa 0.17-0.50 mpa.

Consumo de gas: 5NL/min (cuando la presión del gas es 0.4 MPa) ...

Holgura: menos del 1% zona muerta: menos del 0.4% .

Características de salida: lineal (se puede cambiar a apertura rápida, como características de porcentaje) ...

Temperatura ambiente: Tipo a prueba de llamas -20-+ 60℃ tipo normal -40-+ 80℃

Humedad relativa: no más del 90% ...

Tipo a prueba de explosiones: tipo a prueba de llamas, tipo ordinario. Interfaz de fuente de aire ZG1/4 ...

Material de la carcasa: aleación de aluminio. Peso: 3.5 kg

Características del posicionador de válvula de la serie EPB800:

Aplicar a actuadores de pequeña y gran capacidad: adoptar la política de misiles de control de carga, seleccionar la política de misiles correspondiente puede obtener el posicionador adecuado para el actuador.

El consumo de gas es pequeño: el consumo de energía del amplificador es pequeño, la capacidad es grande.

Las características de salida se pueden seleccionar: debido a que hay un mecanismo de leva en el mecanismo de retroalimentación, se pueden seleccionar otras características de salida distintas de las estándar.

4 modos de retroalimentación varios modelo correspondiente: siempre que se reemplace el dispositivo de leva, se puede utilizar para el siguiente actuador correspondiente.

* Actuador de recorrido directo: estándar-------------EPB8O1 * Actuador de recorrido angular: Estándar----. EPB8 02, fácilmente convertido en amplificador de reacción: cuando un actuador de simple efecto requiere control de reacción, un amplificador de acción positiva se puede convertir fácilmente en un amplificador de acción negativa.
