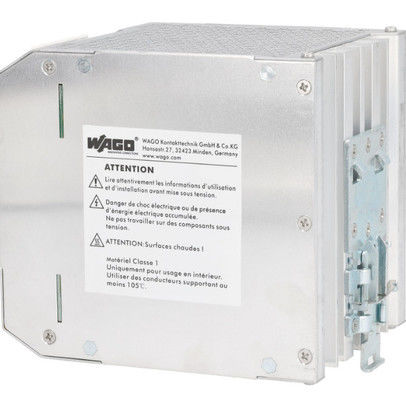

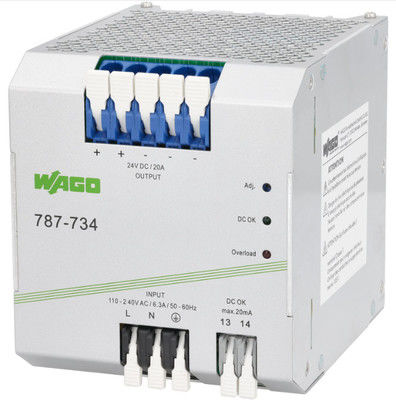

WAGO 787-734 Fuente de alimentación en modo conmutado
Introducción del producto
El WAGO 787-734 es una fuente de alimentación de modo conmutado de alto rendimiento diseñada para aplicaciones industriales, que ofrece una salida estable de 24 VDC a 20 A (480 W) con una regulación precisa del voltaje.Diseñados para la fiabilidad en los gabinetes de control, cuenta con enfriamiento por convección natural para el montaje horizontal, terminación sin herramientas a través de bloques terminales de PCB accionados por palanca,y aislamiento eléctrico conforme con SELV (UL 60950-1) y PELV (EN 60204)La fuente de alimentación admite un amplio rango de entrada (85264 VAC/130373 VDC), asegura una ondulación baja (< 100 mV) e incluye un contacto DC OK para el monitoreo del sistema.
Características del producto
Especificaciones de potencia:
La potencia de salida es de 24 VDC (regulable 22 ∼ 28 V), 20 A, 480 W.
Ingreso: 85264 VAC o 130373 VDC, de una fase, 4763 Hz (compatible con 0 Hz).
Eficiencia: Factor de potencia ≥ 0,94 (230 VAC) / ≥ 0,98 (115 VAC) con PFC activo.
Rendimiento y protección:
Precisión: desviación de control ≤ 1%, ondulación residual ≤ 100 mV (pico a pico).
Manejo de sobrecarga: modo de potencia constante (1,15 1,4x corriente nominal), apagado de cortocircuito con reinicio automático.
Se recomienda que el equipo de ensayo esté equipado con un equipo de ensayo de alta precisión y de alta precisión.
Diseño e instalación:
Refrigeración: convección natural cuando está montada horizontalmente.
Terminado: Bloques de terminales de PCB sin herramientas accionados por palancas para cableado rápido.
Instalación: diseño encapsulado para uso en el gabinete de control.
Seguridad y cumplimiento eléctrico:
El aislamiento: SELV (UL 60950-1), PELV (EN 60204).
Corriente de entrada: ≤ 30 A; corriente de descarga ≤ 2 mA.
Monitoreo y conectividad:
DC OK Contact: señal de conmutación libre de rebotes a través de un optoacoplador para la indicación del estado del sistema.
Medio ambiente y físico:
Las dimensiones: 6,00 mm2 (véase la hoja de datos para conocer el tamaño exacto).
Funcionamiento: adecuado para entornos industriales con un control de temperatura estable.
| Corriente de entrada |
Se aplicarán las siguientes medidas: |
| Corriente de entrada |
≤ 30 A |
| Poder de hecho |
≥ 0,94 (230 VAC) y ≥ 0,98 (115 VAC) |
