Descripción del Producto:

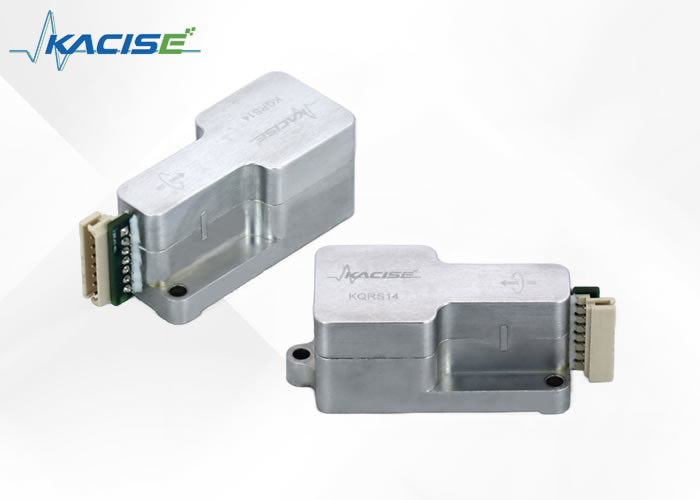

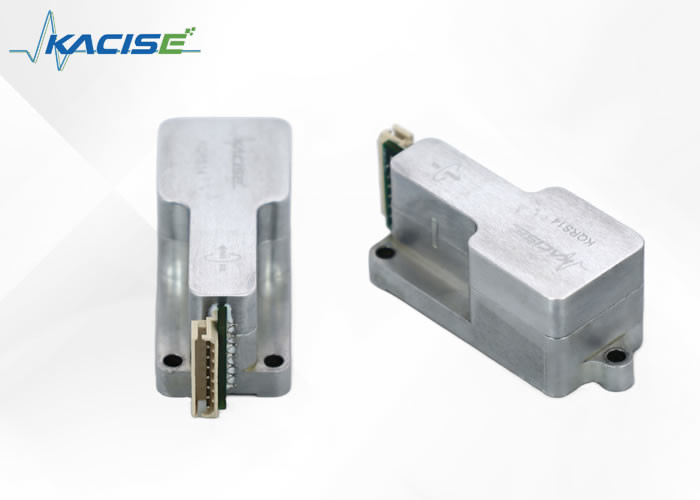

El sensor de velocidad de rotación angular KQRS14
El KQRS14 es un sensor inercial de estado sólido altamente versátil diseñado para medir velocidades de rotación angular. Una de sus características clave es su elemento sensor de cuarzo monolítico, que proporciona una precisión y confiabilidad excepcionales. Además, incluye regulación de energía interna y operación de entrada de CC para mayor comodidad.
Dependiendo de sus necesidades específicas, hay dos versiones del KQRS14 disponibles. La primera es la versión de +12 V CC, que resulta especialmente útil para quienes prefieren utilizar la alimentación de batería estándar. Esta versión cuenta con una salida de alto nivel de +1,0 a +4,0 VCC que proporciona un rendimiento confiable y sin concesiones.
La segunda versión del KQRS14 es el modelo más y menos de 15 Vcc. Esto es ideal para personas que buscan una salida bipolar de ±5 Vcc. Esta versión está diseñada para usarse con fuentes de alimentación convencionales de doble cara.
Características:
- Diseño compacto y liviano
- Amplio rango de temperatura
- Entrada CC/Salida CC de alto nivel
- Regulación Interna de Energía
- Alta confiabilidad
- Resistente a los golpes
Parámetros técnicos:
| Parámetro |
KQRS14-0XXXX-102** |
KQRS14-0XXXX-103** |
| Requisitos de energía |
| Voltaje de entrada |
+9 a +18 VCC |
+9 a +18 VCC |
| Corriente de entrada |
<20mA |
<25 mA (cada suministro) |
| Actuación |
| Rangos estándar |
±50.100.200.500°/seg. |
| Salida de escala completa (nominal) |
+1,0 VCC (-FS) a +4,0 VCC (+FS) |
±5 VCC |
| Calibración del factor de escala (a 22 °C típico) |
±2% del valor |
| Factor de escala sobre temperatura (desviación de 22 °C típica) |
≤0,06%/°C |
| Calibración de polarización (a 22 °C típico) |
+2,5 ±0,045 Vcc |
0,0±0,075 VCC |
| Variación del sesgo con respecto a la temperatura (desviación de 22 °C) |
<3,0°/seg. |
| Estabilidad de polarización a corto plazo (100 segundos a temperatura constante) |
<0,05°/seg, típico |
| Estabilidad del sesgo a largo plazo (1 año) |
≤1,0°/seg. |
| Sensibilidad G (típica) |
≤0,06°/seg/g |
| Hora de inicio (típica) |
<2,0 segundos |
| Ancho de banda (desplazamiento de fase de -90°) |
>50Hz |
| No linealidad (típica) % rango completo |
≤0,05% de FR |
| Umbral/Resolución |
≤0,004°/seg.* |
| Ruido de salida (CC a 100 Hz) |
≤0,05°/seg./√Hz* |
≤0,02°/seg./√Hz* |
| Peso |
≤50 gramos |
| Ambientes |
| Temperatura de funcionamiento |
-40°C a +85°C |
| Temperatura de almacenamiento |
-55°C a +100°C |
| Funcionamiento por vibración*** |
5 gramos 20 Hz a 2 kHz aleatorio |
| Supervivencia a la vibración*** |
10 gramos 20 Hz a 2 kHz aleatorio 5 minutos/eje |
| Choque |
200 g, cualquier eje |
Dimensiones:
Descripción de la interfaz:
Asignación de pines KQRS14-0XXXX-102
| número |
Explicar |
número |
Explicar |
| 1 |
Tierra de potencia y señal |
5 |
Tasa de salida |
| 2 |
Entrada +Vcc |
6 |
Sin conexión, dejar abierto |
| 3 |
Sin conexión, dejar abierto |
7 |
Prueba incorporada |
| 4 |
Sin conexión, dejar abierto |
|
|
Asignación de pines KQRS14-0XXXX-103
| número |
Explicar |
número |
Explicar |
| 1 |
-Entrada Vcc |
5 |
Tasa de salida |
| 2 |
Entrada +Vcc |
6 |
Sin conexión, dejar abierto |
| 3 |
Tierra eléctrica |
7 |
Prueba incorporada |
| 4 |
Tierra de señal |
|
|
Aplicaciones:
Estabilidad y control mejorados para diversas aplicaciones
- Estabilización de plataforma
- Navegación a corto plazo
- Aumento GPS
- Estabilización de la cámara
- Instrumentación
- Estabilización del control de marcha
- Control de turbinas eólicas
La estabilización de plataformas mejora la estabilidad de plataformas, como barcos y drones, para garantizar un movimiento constante y reducir el mareo. La navegación a corto plazo ayuda a navegar por áreas desconocidas y compensa las interrupciones en las señales de GPS.
Nuestra tecnología de aumento de GPS mejora la precisión de las señales de GPS, haciéndolas más confiables y brindando información de ubicación precisa para una variedad de aplicaciones. La estabilización de la cámara garantiza imágenes claras y estables al compensar el movimiento y la vibración de la cámara.
La instrumentación mejora la medición y el análisis de datos en diversas aplicaciones. La estabilización del control de conducción reduce el ruido, la vibración y la aspereza (NVH) en los vehículos para una conducción más cómoda, mientras que el control de las turbinas eólicas optimiza el rendimiento de las turbinas eólicas mediante algoritmos de control avanzados.
Soporte y Servicios:
Nuestro sensor giroscópico electrónico está diseñado para proporcionar una detección de movimiento precisa en una variedad de aplicaciones. Nuestros servicios y soporte técnico de productos están dedicados a garantizar que pueda integrar y utilizar nuestro sensor giroscópico de manera efectiva en sus proyectos.
Apoyo técnico:
- Documentación completa en línea: acceda a especificaciones detalladas del producto, guías de integración y artículos sobre problemas para ayudarlo con cualquier consulta técnica relacionada con nuestro sensor giroscópico electrónico.
Servicios:
- Soporte por correo electrónico: comuníquese con nuestro equipo de soporte dedicado para obtener asistencia personalizada con cualquier problema técnico que pueda encontrar.
Nos comprometemos a brindarle el apoyo que necesita para utilizar nuestro sensor giroscópico electrónico en su máximo potencial.
Embalaje y envío:
El sensor giroscópico electrónico está alojado en un embalaje robusto y antiestático para garantizar que el dispositivo permanezca seguro y sin daños durante el transporte. El interior del embalaje está revestido con un material amortiguador que absorbe golpes y vibraciones, proporcionando protección adicional a los componentes sensibles del sensor.
Antes del envío, cada paquete se sella y se somete a una inspección exhaustiva para garantizar que el sensor esté bien cerrado. El exterior del paquete está claramente etiquetado con instrucciones de manejo y el contenido del paquete para facilitar un manejo cuidadoso e informar al destinatario sobre el dispositivo adjunto.
Para el envío, el sensor giroscópico electrónico empaquetado se coloca en una caja de cartón más grande y duradera diseñada para soportar los rigores del transporte. Esta caja se asegura además con cinta de embalaje y, si es necesario, se agregan materiales de amortiguación adicionales para evitar el movimiento dentro de la caja durante el envío.
Cada envío incluye un albarán detallado con información del producto y un número de serie único para fines de seguimiento de inventario y control de calidad. Luego, el paquete se envía a través de un servicio de mensajería confiable con opciones de seguimiento y seguro para garantizar que el sensor giroscópico electrónico llegue a su destino puntualmente y en perfectas condiciones.
