Descripción del producto:

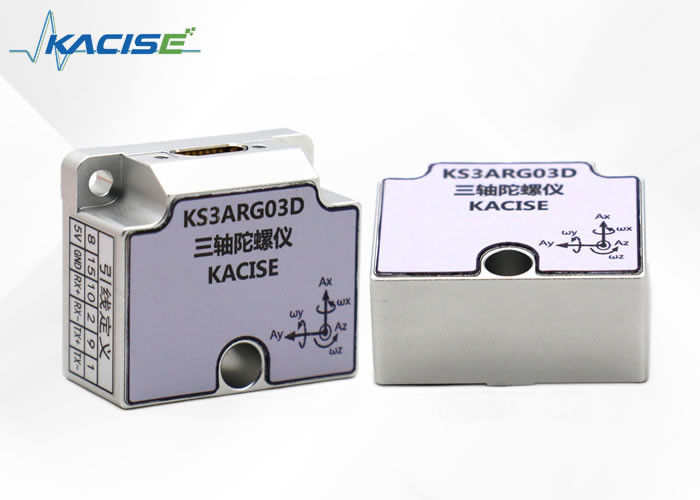

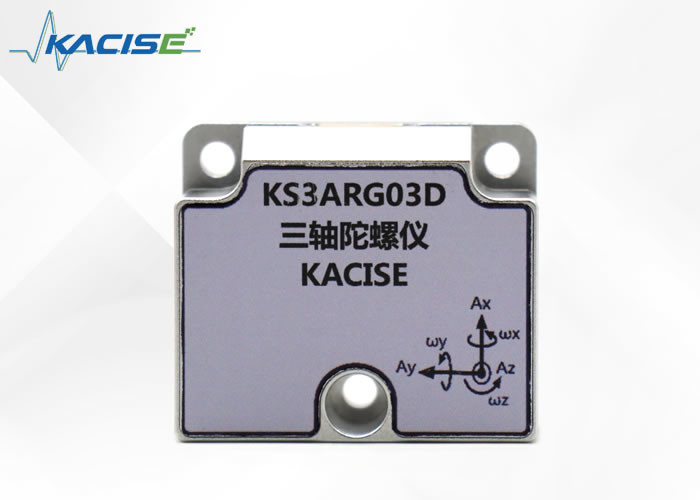

Sensor de velocidad angular de estado sólido de la serie KS3ARG03D
ElSensor de velocidad angular en estado sólido de la serie KS3ARG03DEste sensor, también conocido como giroscopio, está diseñado específicamente para medir con precisión las velocidades angulares.Tecnología de sistemas micro-mecanoelectrónicos (MEMS), que utiliza chips sofisticados fabricados a través de latecnología de semiconductores de óxido metálico bipolar (BIMOS)Además, cuenta con una disposición de rejilla esférica avanzada para la tecnología actual de soldadura de portadores, mejorando la fiabilidad general del sensor y la robustez del paquete.
Una característica clave de la serie KS3ARG03D es la inclusión de unFunción de autoevaluación, que admite la detección a bordo de la máquina, conocida comoPrueba integrada (BIT)Esta función es fundamental para garantizar un rendimiento y una precisión constantes al permitir a los usuarios verificar la funcionalidad del sensor según sea necesario.
Principio de funcionamiento
El núcleo operativo de los sensores de velocidad angular de la serie KS3ARG03D es elPrincipio del giroscopio del resonadorCada sensor está compuesto por dos estructuras sensibles de polisílico que albergan un marco de vibración de alta frecuencia.Estos marcos son conducidos electrostáticamente y se mantienen en un estado de resonancia para actuar como los elementos primarios de medición de velocidad.
En cada extremo del marco vibratorio, se coloca una estructura capacitiva-sensible.Estas estructuras están finamente afinadas para detectar el movimiento de Coriolis que emerge cuando el sensor experimenta un cambio de velocidad angularComo resultado de esta detección, se genera una señal eléctrica y posteriormente se transmite a las etapas de amplificación y modulación del sistema.La salida es luego refinada en una señal eléctrica que es directamente proporcional a la velocidad angular, proporcionando a los usuarios mediciones precisas y en tiempo real del movimiento angular.
Características:
● calibración de sesgo cero
● compensación de la deriva de temperatura
● amplio rango de medición
● un ancho de banda amplio
● corrección no lineal
● amplio rango de temperaturas de funcionamiento
● pequeño tamaño, peso ligero
● alta resistencia a la aceleración por impacto
Las dimensiones
Parámetros técnicos:
| Pel aramétrico |
KS3ARG03D |
| Parámetro de la fuente de alimentación |
| potencia |
DC5 (V) |
| disipación de energía |
Se aplicarán las siguientes medidas: |
| Prendimiento del producto |
| el rango |
Las condiciones de ensayo de los vehículos de las categorías 1 y 2 se especifican en el anexo I. |
| Prejuicio cero |
Se aplicarán las siguientes medidas: |
| Estabilidad de sesgo cero |
Se aplican las siguientes medidas: |
| Repetibilidad con sesgo cero |
Se aplicará el método de cálculo de las emisiones. |
| no linealidad |
≤ 0,02 ((%FR) |
| Tiempo medio entre fallas |
10 ((Kh MTBF) |
| Interfaz eléctrica |
El número de teléfono: |
| Tasa de actualización de datos (se puede establecer) |
2000 ((Hz@460800) |
| Tamaño |
Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías A y B. |
| Peso |
≤ 50 g) |
| Medio ambiente |
| Temperatura de funcionamiento |
-40 ~ + 80 °C |
| Temperatura de almacenamiento |
-55 °C a +85 °C |
| Vibración |
6.06 ((g @ 20~2000 Hz) |
| El choque |
5000 ((g, 0,1 ms, 1/2 seno) |
Aplicaciones:
Aplicaciones tecnológicas en diversos campos
Automóvil inteligente
La llegada de los automóviles inteligentes anuncia una revolución en el transporte, donde los vehículos están equipados con sistemas avanzados para la navegación, la seguridad y la conveniencia.A través de la integración de sensores innovadores y IA, estos vehículos inteligentes ofrecen capacidades notables, incluidas las características de conducción autónoma.
Exploración geológica
En el ámbito de la exploración geológica, la tecnología de vanguardia desempeña un papel fundamental en el descubrimiento y análisis de recursos minerales.Los equipos y técnicas sofisticados permiten a los científicos descubrir los tesoros ocultos de la tierra con mayor precisión y eficiencia.
Trabajo de los robots
La robótica se ha convertido en un aspecto esencial de la industria y la ciencia modernas.incluidos los peligrosos o repetitivos para los seres humanos, mejorando así la productividad y la seguridad.
Orientación y control de misiles
El campo de la guía y control de misiles involucra sistemas de alta precisión que aseguran el despliegue preciso y efectivo de misiles.Estos sistemas utilizan algoritmos avanzados y sensores para navegar y entregar cargas útiles a sus objetivos previstos..
Control de estabilidad de la aeronave
El control de la estabilidad de las aeronaves es un componente crítico de la seguridad de la aviación. Abarca las tecnologías que mantienen el equilibrio de una aeronave y gestionan su trayectoria de vuelo,Así se garantiza un viaje sin problemas y seguro para todos a bordo.
Navegación por inercia
La navegación inercial de correa es una técnica de navegación moderna que se basa en el montaje de componentes de detección de movimiento directamente en el marco del vehículo.Esta tecnología permite el seguimiento continuo de la posición y la velocidad sin la necesidad de referencias externas.
Estabilidad de la antena y la cámara
La estabilidad de las antenas y cámaras es vital en las comunicaciones y las imágenes.que es crucial en varias aplicaciones como la radiodifusión, vigilancia y teledetección.
