| Lugar de origen: | China (continente) |
| Nombre de la marca: | Kacise |
| Certificación: | certificate of explosion-proof, CE |
| Número de modelo: | Se aplicará el método de ensayo de la norma de la Nomenclatura. |
| Cantidad de orden mínima: | 1 piezas |
|---|---|
| Detalles de empaquetado: | cada unidad tiene caja individual y todas las cajas están empacadas en paquetes estándar o pedidos d |
| Condiciones de pago: | T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 1000 pedazos por semana |
| Tiempo de alineación: | Alineación normal en el suelo: ≤ 13 min. | Precisión de posición (CEP): | Inercia pura: 1nmile/12h |
|---|---|---|---|
| Precisión de la velocidad (RMS): | Inercia pura: 1m/s/12h | ||
| Alta luz: | Unidad de navegación inercial de alta precisión,Sistema de navegación inercial de fibra biaxial giratoria,Sistema de navegación inercial de drones grandes |
||

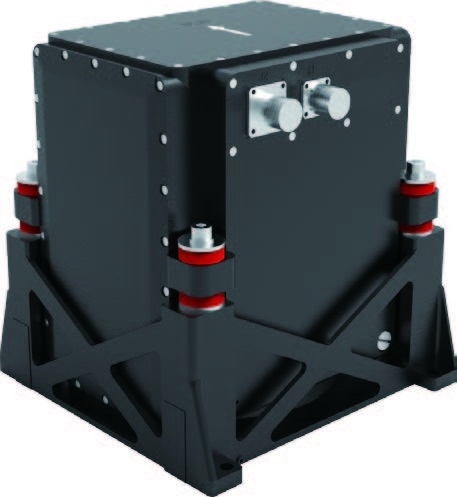

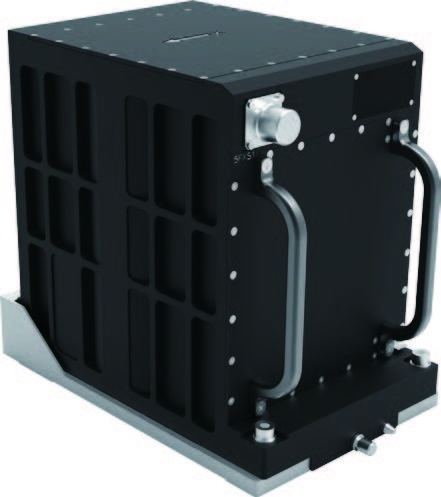

KsIN.S.-G110A/B Sistema de navegación por inercia giratoria de fibra óptica de doble eje
Descripción del producto:
KsIN.S.-G110A/B is a dual-axis rotating inertial navigation system that uses high-precision fiber optic gyroscopes and quartz flexible accelerometers to suppress navigation error divergence through rotational modulationPuede emitir posición, velocidad, actitud, velocidad angular, aceleración lineal y otra información en tiempo real. El sistema dispone de interfaces de software y hardware reservadas para receptores satelitales y módulos de presión de aire para facilitar la selección del usuario.Tiene interfaces de software y hardware para navegación astronómica y navegación visual, y puede realizar múltiples modos de navegación conmutables de combinaciones inerciales / satelitales / atmosféricas para satisfacer las necesidades de control de actitud de UAV y requisitos de navegación y posicionamiento.
Se aplicará el procedimiento siguiente:
Características:
● Tiene una función de navegación de alta precisión y inercia pura de larga duración
● Una variedad de modos de navegación intercambiables que incluyen combinaciones inerciales/satélite/atmosférica
● Buena adaptabilidad ambiental del compuesto de vibración-choque-calor
● Tiene función de mantenimiento de autocalibración in situ
● Tener un diseño completo de BIT
Áreas de aplicación y modos de aplicación:
Puede aplicarse a todos los tipos de UAV de larga duración de tamaño grande y mediano.
Indicadores de rendimiento:
| Tiempo de alineación | Alineación normal en el suelo: ≤ 13 min. |
| Alineación de emergencia: alineación en tierra 30s + alineación en el aire 15min | |
| Precisión de posición (CEP) | Inercia pura: 1nmile/12h |
| Precisión de la velocidad (RMS) | Inercia pura: 1m/s/12h |
| Precisión de alineación del rumbo (RMS) | Se aplican las siguientes condiciones: |
| Precisión de mantenimiento del rumbo (RMS) | 0.03°(12h) |
| Precisión de mantenimiento de la actitud (RMS) | 0.015° ((12h) |
Entorno de aplicación:
| Temperatura de trabajo/almacenamiento ((°C) | -55 °C ~ +70 °C |
| Rango dinámico | Velocidad angular: ±300°/s; Aceleración: -30g ~ +30g |
| Propiedades mecánicas |
Entorno de choque de resistencia: media onda senoidal 20 g, 11 ms Entorno de vibración de resistencia: entorno de vibración típico de los drones |
Propiedades físicas:
| Las dimensiones | 180 mm × 228 mm × 247 mm | Se trata de un sistema de control de velocidad. |
| Método de instalación | Instalación de soportes | Instalación de soportes para aeronaves |
| Dimensiones de la instalación |
Tamaño de instalación del soporte: 200 mm × 224 mm Tamaño de la brida de instalación: 176 mm × 198 mm |
Tamaño de instalación del soporte: 280 mm × 190 mm |
| peso | Hostia ≤ 12,5 kg; grupo ≤ 1,5 kg | Hostia ≤ 12,5 kg; grupo ≤ 1,5 kg |
Interfaz externa:
| motorizado por | 18 V~36 V de corriente continua, consumo de energía ≤ 36 W, la interrupción de la energía permitida no excede de 5 ms |
| Interfaz de entrada y salida |
7 canales RS-422, 1 canal RS-232; 2 canales CAN (FD) 1 canal 1M 1553B, 1 canal 4M 1553B |
| Frecuencia de salida de datos | 200 Hz (típico) |
