Lugar de origen: | CHINA |
Nombre de la marca: | Kacise |
Número de modelo: | KUM2500C |
Cantidad de orden mínima: | 1 |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | los 25*7*10cm, 0.6kg |
Tiempo de entrega: | 5-8 días del trabajo |
Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 100+ |
Voltaje de trabajo de VoltageWorking: | DC 9V~36V | Temperatura de trabajo: | -30℃~+80℃ |
---|---|---|---|
Temperatura de almacenamiento: | -40℃~+85℃ | Gama de la medida: | los 3~100cm (los 4m pueden ser modificados para requisitos particulares) |
Consumo de energía máximo: | 0.36W/12VDC | Exactitud de la medida: | ±0.5%FS |
Resolución de la medida: | 0.1m m | Protección de Inbreaking: | IP67 |
Interfaz periférico: | RS232/RS485/TTL/4-20mA | ||
Alta luz: | Sensor llano ultrasónico del depósito de gasolina,Sensor llano KUM2500C del tanque de agua,sensor ultrasónico del transductor de 0.1m m |
Sensor llano de aceite de la onda ultrasónica de KUM2500C
1. Descripción de la producción
El sensor llano ultrasónico de aceite es el equipo de supervisión de la cantidad del aceite diseñado para el personal de dirección de desfile de automóviles de la empresa. Puede prevenir hurto de la gasolina por los conductores, optimizar el coste del transporte, la acción de conducción del conductor y ayudar a la decisión estadística, al etc. El sensor utiliza la punta de prueba ultrasónica para detectar la altura del nivel de aceite y realiza el proceso elegante para la señal de la altura de la cantidad del aceite con el programa incorporado del cuerpo principal. Entonces envía la información de la cantidad del aceite a la plataforma del sistema con GPS para generar el informe de cantidad del aceite después de análisis. El sensor apoya el puerto serie y la salida analógica y puede conectar con GPS de la mayoría de las marcas/de la máquina toda junta de Beidou. Por lo tanto, el sensor se puede conectar con el sistema de vigilancia entre bastidores fácilmente.
Los productos adoptan la medida sin contacto que la tecnología de los sensores de la onda ultrasónica desarrolló independientemente por nuestra compañía y primero creado nacionalmente y que es ampliamente utilizada en el consumo de combustible que supervisaba los proyectos para los vehículos y vendidos en ultramar.
2.Features
3. Introducción al producto

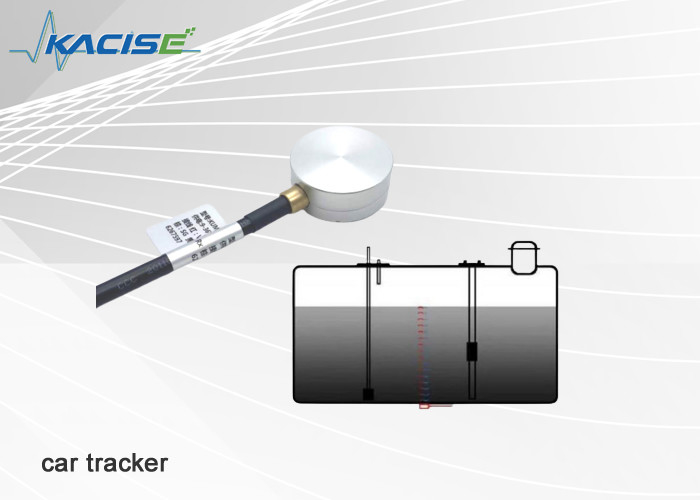

3.1. La imagen del producto real se muestra en la figura siguiente.

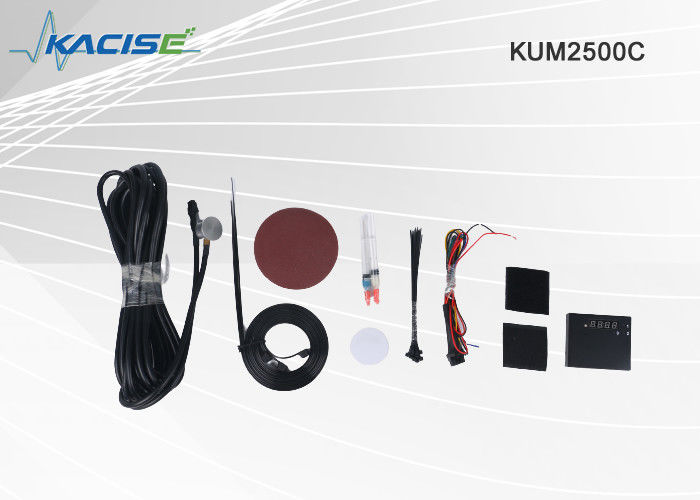

3.2. Lista de la configuración de producto
Lista estándar de la configuración:
Número | Nombre | Cantidad | Unidad | Observación |
1 |
Cuerpo principal del sensor llano de aceite de la onda ultrasónica Ultrasónico |
1 | Fije | |
2 | Punta de prueba ultrasónica | 1 | Pedazo | La longitud total es los 9M con la línea de extensión |
3 | Alambre de la interfaz de usuario | 1 | Pedazo | Incluyendo línea del interfaz de la línea eléctrica y de los datos |
4 | Paquete auxiliar de la instalación | 1 | Paquete | Ultrasónico couplant (1 pequeña caja)/1,2 metro manguera abrazadera (cinta)/el 15CM de 3 pedazos (15 pedazos) /sandpaper (2 pedazos) |
Lista opcional de la configuración:
Número | Nombre | Unidad | Observación |
1 | Pegamento específico | Botella |
|
3.3. Parámetros técnicos
Voltaje de funcionamiento | 9~36VDC |
Consumo de energía máximo | 0.8W/12VDC |
Temperatura del trabajo | -40℃~+85℃ (nivel de la industria) |
Humedad de trabajo | el 5%~90% |
Gama de la medida | Determinado según los materiales y el grueso del envase; para la placa de acero de 5m m densamente, el alcance de la medida es los 5~200cm. |
Presión que lleva alcance | ≤0.8kg o 0.8MPa |
Exactitud líquida de la medida | el ±1% |
Interfaz del equipo | Proporcione el puerto de salida de puerto del voltaje/actual análogos, de los datos RS232 y RS485. |
Parámetros del puerto de comunicación |
La velocidad del defecto es 9600. Ningún pedazo de control, bits de datos de 8 dígitos, 1 pedazo de parada del dígito y ningún control flúido. El valor llano líquido medido por el sensor de una manera en tiempo real se da por 10s después de procesar que alisa. Nota: La velocidad y el intervalo de la transmisión de datos pueden ser modificados para requisitos particulares. |
3,4 características de producto
1. Alta precisión: El ratio de la resolución de la medida de la altura del nivel de aceite del sensor llano de aceite es 0.1m m y la exactitud de la medida es el ±0.5%. La alta exactitud de la medida se puede garantizar en el ambiente externo frío de alta temperatura y alto.
2. buena estabilidad a largo plazo: El sensor llano de aceite adopta método de la medida de la onda ultrasónica y realiza no la medida del contacto. Es diferente del flotador-tipo, tipo de la presión, los métodos de desplazamiento magnéticos de la medida de sistema que adoptan métodos de la medida del contacto directo actualmente generalmente para evitar la corrosión y la contaminación del sensor llano de aceite por el aceite combustible y mantener estabilidad a largo plazo.

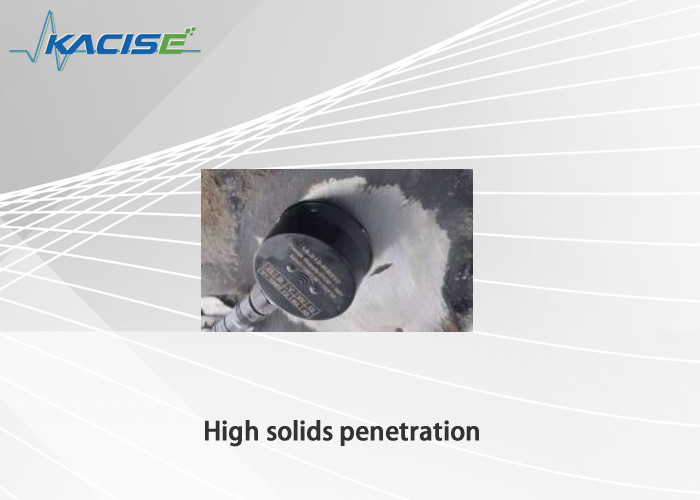

3. instalación y mantenimiento fáciles: Necesita solamente instalar la punta de prueba del sensor en la parte más inferior del tanque de carburante exterior. No hay necesidad de cambiar el sistema de medida existente del depósito de gasolina, ninguna necesidad al agujero de taladro y de realizar el cambio en el depósito de gasolina. Al mismo tiempo, puede garantizar la operación normal del metro anterior del aceite de vehículos.
4. sonido ambiental, pequeño consumo de energía. No la medida del contacto hace innecesario agujerear el agujero encendido o modificar el depósito de gasolina. No se traerá ninguna suciedad y contaminación al aceite combustible.
5. confiabilidad fuerte: Todavía trabaje normalmente en el ambiente hostil; retraso anti-húmedo, antiácido, que inflama, antiinterferente e inteligente.
El producto se puede utilizar independientemente usando la pantalla de visualización auxiliar. Puede también ser utilizado con el equipo de GPS transfiriendo los datos al equipo directo entre bastidores de GPS para las estadísticas de los datos, el análisis de declaración y la pregunta.
2,5. Alcance aplicable
El sensor de nivel ultrasónico de aceite se adapta a todos los tipos de vehículos (tales como vehículos de la logística, taxi, los autobuses y los vehículos de pasajeros, etc) para registrar el reaprovisionamiento, consumo de petróleo de vehículos con la numeración para prevenir el acontecimiento del hurto del combustible, para evitar recursos para perder, para mejorar eficacia de la gestión y seguridad de tráfico y para aumentar el nivel de gestión de operación.
4.Wiring
1. arregle la línea de extensión en el taxi. El cableado debe seguir la viga transversal del vehículo a la hora del cableado. No debe afectar a la tolva autodescargable original, a la reparación principal, al etc y a otras funciones originales.
2. La línea de extensión debe estar lejos del motor del vehículo a evitar producir interferencia electromágnetica producida por el motor.
3. El terminal de la línea de la punta de prueba y de la línea de extensión se debe convolved correctamente para evitar el caerse.
4. La línea de extensión debe ser por lo menos distancia de los 20cm a las piezas de calefacción del vehículo. La cinta de fijación se utiliza para fijar la línea de extensión cada 50cm. Arregle el alambre en la posición de instalación del vehículo razonablemente.
5. Conecte los vehículos y confirme los datos de la plataforma
1. desconexión con la fuente de alimentación y fijar el cuerpo principal en la posición cerca de GPS (donde no ocurrirá la salida del agua) y fijarlo correctamente;
2. El alambre rojo y negro de la línea de la interfaz de usuario está conectado con la fuente de alimentación pública del vehículo con el alambre rojo que conecta el papel positivo y el alambre negro que conecta el polo negativo.
Seleccione el modo del interfaz según el interfaz del consumo de petróleo de la colección de GPS.
Cantidad análoga del A.: La Línea Verde está conectada con el puerto análogo de la colección de GPS. El alambre negro está conectado con la tierra análoga de la colección de GPS;
B. RS232 Communication: El alambre amarillo (TX) está conectado con GPS RX y el alambre azul (RX) está conectado con GPS TX. El alambre negro (tierra) está conectado con la tierra de GPS.
C. RS485 Communication: El alambre marrón (b) está conectado con B de GPS; el alambre púrpura (a) está conectado con A de GPS y el alambre blanco está conectado con la tierra de GPS.
3. accione encendido y compruebe si la plataforma proporciona datos del consumo de petróleo.
