Name: Sensor giroscópico electrónico de arranque rápido de alta precisión ligero para perforación de pozos
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KTG-M5
Price: 431.00 USD
Availability: InStock

En casa > productos > Sensor de giroscopio electrónico >

Sensor giroscópico electrónico de arranque rápido de alta precisión ligero para perforación de pozos

sensor del giroscopio de los mems

módulo del sensor del giroscopio

Lugar de origen:

Shaanxi, China (continente)

Nombre de la marca:

KACISE

Número de modelo:

KTG-M5

Contacta con nosotros

Solicitar una cita

Sensor giroscópico electrónico de arranque rápido de alta precisión ligero para perforación de pozos

Detalles del producto

Deriva al azar:

≤0,2°/h

Poder (1 fase):

5&16000V y herzios

Estabilidad de la deriva:

≤0,25°/hora

No lineal:

≤0.5%F

Tarifa de seguimiento máxima:

≥60°/s

ancho de banda:

≥70HZ

Resaltar:

sensor del giroscopio de los mems

módulo del sensor del giroscopio

Condiciones de pago y envío

Cantidad de orden mínima

1 Piece / Pieces

Precio

Negociable

Detalles de empaquetado

peticiones del cartón o de los clientes disponibles

Tiempo de entrega

5 días laborables después del pago

Condiciones de pago

LC, D/A, D/P, Western Union, MoneyGram

Capacidad de la fuente

1000 pedazos/pedazos por la semana negociable

Productos relacionados

Peso ligero Tamaño pequeño Giroscopio ajustado dinámicamente flexible de alta precisión Kacise para la industria aeroespacial con choque ≥ 50 g

Obtenga el mejor precio

Giroscopio sintonizado dinámico de alta precisión KTG-50 con amplio rango dinámico y peso ≤250 g para navegación inercial

Obtenga el mejor precio

Sensor giroscópico electrónico de arranque rápido de alta precisión ligero para perforación de pozos

Obtenga el mejor precio

Resistencia a los golpes 5000g Giroscopio MEMS con interfaz RS422 y potencia DC5V para aplicaciones de alto rendimiento

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

KTG-50 Giroscopio afinado dinámico de alta precisión para sistema de sujeción a tierra

Características

Peso ligero
Tamaño pequeño
Comienzo rápido
Se utiliza en ambientes de alta temperatura

Introducción

En el campo de perforación, los dispositivos de inercia es mayor y más adaptable que el campo de vuelo, debido a sus malas condiciones de trabajo, las temperaturas ambientales son altas,La temperatura de adaptación y los requisitos de vida son muy exigentes, KTG-M5 giroscopio ajustado dinámicamente está diseñado para el caso del campo de perforación.

Parámetro

Parámetro	Especificación.	Valor	Unidad
El poder	Potencia (fase 3)	12 y 400	V y Hz
El poder	Potencia (Fase 1)	5 y 16000	V y Hz
rendimiento	Desviación aleatoria	≤ 02	°/h
	Estabilidad de la deriva	≤ 025	°/h
	No lineal	≤ 05	% FS
	Tasa máxima de seguimiento	≥ 60 años	°/S
	Drift no sensible a la G	≤ 15 años	°/h/g
	Drift sensible a la G	≤ 8 años	°/h/g
	Ancho de banda	≥ 60 años	HZ
	Factor de la escala de Torquer	≥ 670	°/h/mA
tecnología	Tasa de sincronización	8000	r/min
	Tiempo de sincronización	≤ 30 años	El S
	Gradiente de salida	21 ± 2	¿Qué es esto?
	Torque primario	50 ± 3	Oh
	torque secundario	2 ± 0.5	Oh
- ¿Qué es eso?	Peso	El valor de las emisiones	G
	Las dimensiones	φ29 × 53	En el caso de los
	Las demás	M5 × 29	En el caso de los
Medio ambiente de trabajo	Temperatura	-15 ~ 100	°C
	Vibración	5	G
	El choque	≥ 50	G

Instalación

Los productos deben instalarse de manera que el eje X (Y) y el eje de referencia de medición coincidan, el error de instalación debe ser inferior a 5'.

Operación

Sólo los productos que coinciden con la potencia adecuada y la placa de circuito de circuito cerrado para funcionar correctamente, necesitan placa de circuito, por favor, explique por adelantado.
Cuando el producto bajo uso normal, debe encender la energía para iniciar el motor, alrededor de 40s, y luego el bucle de bloqueo, de modo que los productos en estado de bucle cerrado; apagado,desconectar el circuito bloqueado para que el producto esté en el circuito abierto, y luego desconecta la fuente de alimentación.
El producto se alimenta, se apaga en 40s, debe evitar agitar el producto, el proceso de instalación debe ser ligero, iluminar, el producto no-colisión, percusión.
El producto en el uso del proceso está estrictamente prohibido para tirar del enchufe.
El producto en el uso del proceso, no puede cortocircuitar entre la fuente de alimentación externa.
La anomalía se produce durante el uso, debe apagar inmediatamente la energía, aislamiento de fallo, si el producto falla interna, el cliente deberá notificar inmediatamente a mi empresa, mi empresa organizada por la reparación.

Dimensión

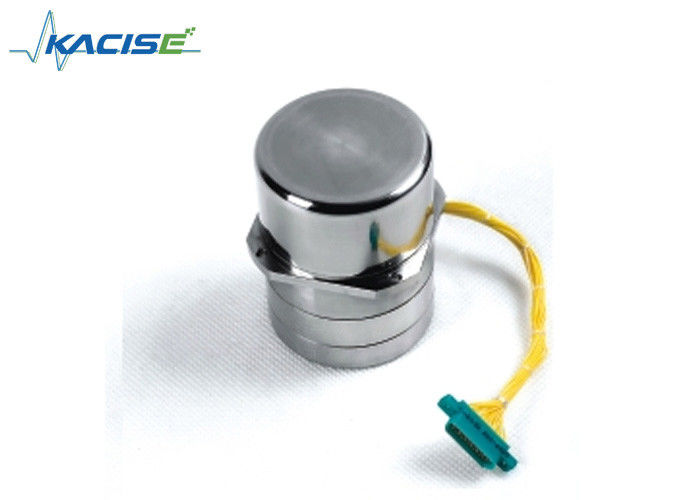

Sensor giroscópico electrónico de arranque rápido de alta precisión ligero para perforación de pozos 0

Se trata de un sistema de control de las emisiones.

Definición del conector

El tipo de enchufe:J30J-15T (longitud del cable 160~175mm)

El número de pin.	Definición de la función	En el caso de la
1	Salida de señal del eje X
2	El GND	Para potencia de excitación y señales
3	En el eje X, la bobina de torsión (el extremo)
4	Un motor de fase de potencia del conductor	12 V de fase de ahí, 400 Hz
5	Fuente de alimentación de excitación del sensor	Las emisiones de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero.
6	Salida de señal del eje Y
7	En el eje Y, la bobina de par ((el principio)
8	Potencia del conductor del motor de fase B	12 V de fase de ahí, 400 Hz
9	Válvulas de corriente continua	Potencia para el preamplificador
10	Válvulas de corriente	Potencia para el preamplificador
11	En el eje X, la bobina de torsión ((el principio)
12	NULL
13	NULL
14	Potencia del conductor del motor de fase C	12 V de fase de ahí, 400 Hz
15	En el eje Y, la bobina de torque ((El extremo)

NOTA: Lo mismo se aplica a J30J-21T, si se utiliza otro enchufe, por favor explique con anticipación.

taller

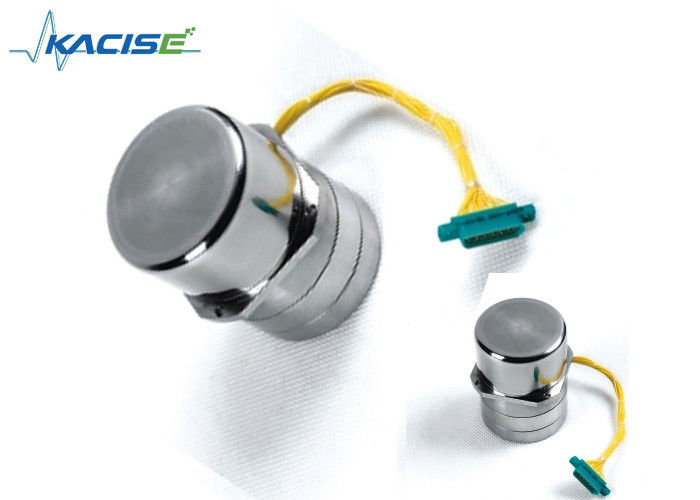

Sensor giroscópico electrónico de arranque rápido de alta precisión ligero para perforación de pozos 2

Aplicación

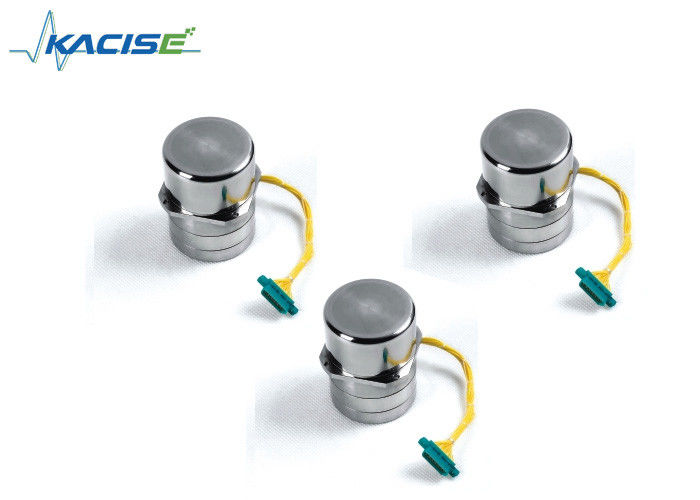

Sensor giroscópico electrónico de arranque rápido de alta precisión ligero para perforación de pozos 3
