Lugar de origen: | China |
Nombre de la marca: | Kacise |
Certificación: | CE |
Número de modelo: | KWL800 |
Cantidad de orden mínima: | 1 |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Cartón |
Tiempo de entrega: | 3-8 días del trabajo |
Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 1000PCS por mes |
Medio: | Agua | Gama de medición: | 0,1 m ~ los 65m |
---|---|---|---|
Temperatura de proceso: | -40~85℃ | Antena: | antena de lente |
Exactitud: | ±2mm | Clase de la protección: | IP67 |
Frecuencia central: | 80GHz | Ángulo de lanzamiento: | 6° |
Fuente de alimentación: | DC9-36V | Cubierta: | Acero de ABS/Stainless |
Salida de la señal: | RS485 | ||
Alta luz: | transmisor llano del radar del agua 81GHz,Sensor de acero inoxidable del nivel del agua del radar,Sensor del nivel del agua del radar RS485 |

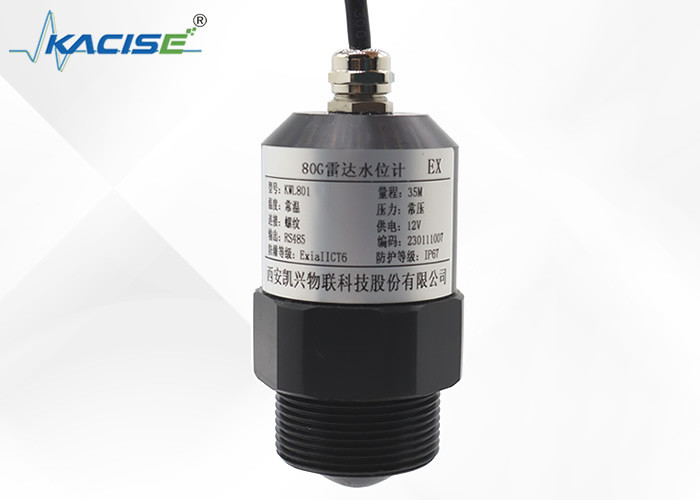

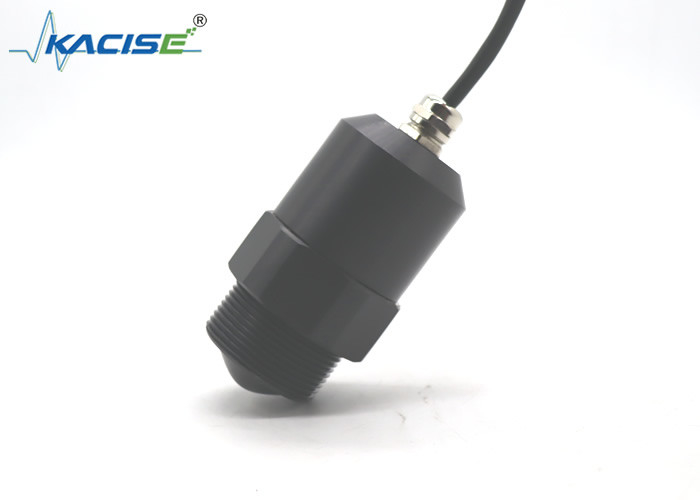

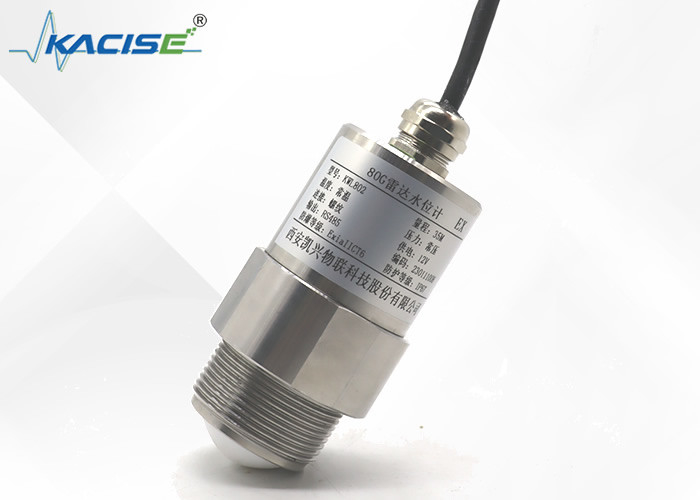

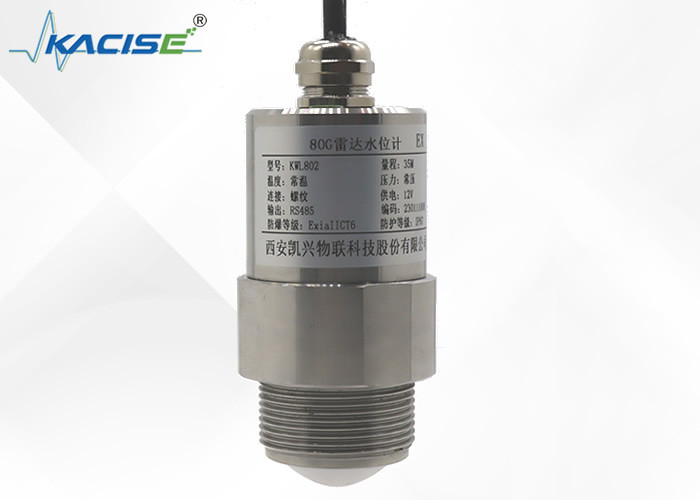

Sensor del nivel del agua del radar de onda continua de la gama 76-81GHz FM de KWL800 los 65m con la comunicación de RS485 Modbus
Introducción
Los productos de la serie del sensor llano del radar KWL800 refieren a los productos de frecuencia modulada del radar de la onda continua (FMCW) que trabajan en 76-81GHz. El alcance máximo del producto puede alcanzar los 65m, y la zona ciega está dentro de 10 cm. Debido a su frecuencia de funcionamiento más alta, ancho de banda más grande, y exactitud más alta de la medida.
Característica
El ⚫ basado en microprocesador de la radiofrecuencia de la onda milimétrica del Cmos, realiza una radiofrecuencia más compacta
arquitectura, un ratio señal/ruido más alto, y un ángulo muerto más pequeño.
Una resolución de la medida del ⚫ y una exactitud más altas de la medida.
El ⚫ que el ángulo de haz estrecho de la antena es 6°, la interferencia en el ambiente de la instalación tendrá menos
el impacto en el instrumento, y la instalación es más convenientes.
Diseño integrado de la lente del ⚫, tamaño compacto.
Transmita la frecuencia | 76GHz~81GHz |
Gama de medición | 0,1 m ~ los 65m |
Exactitud de la medida | ±1mm |
Ángulo de haz | 6° |
Gama de la fuente de alimentación | 9~36 VDC |
Método de la comunicación | RS485 |
Temperatura de funcionamiento | -40~85℃ |
Shell Material | PP |
Tipo de la antena | Antena de lente |
Cable recomendado | ² de 7*0.3m m |
Protección | IP68 |
Método de la instalación | Soporte |
Método de la instalación
Hay dos puntos para prestar la atención durante a la instalación:
(1) se asegura de que el metro sea perpendicular a la superficie del agua.
(2) Avoid que emite haces de objetos de irradiación de interferencia y que genera ecos falsos.
Vea los puntos siguientes para las condiciones de trabajo típicas.
Asegúrese de que el sensor del nivel del agua esté instalado verticalmente a la superficie del agua, y la inclinación debilitará la amplitud recibida de la señal, que afectará a la medida normal de la distancia.
Asegúrese de que no haya objetos de interferencia dentro de la gama del haz, tal como los bancos de los ríos.
El instrumento se debe instalar por lo menos los 20cm lejos de la pared lateral, y la red subterráneo del tubo se debe instalar como cierre al centro del pozo como posible, si no la pared bien generará fácilmente las señales de interferencia, que afectarán a la medida y al juicio.
