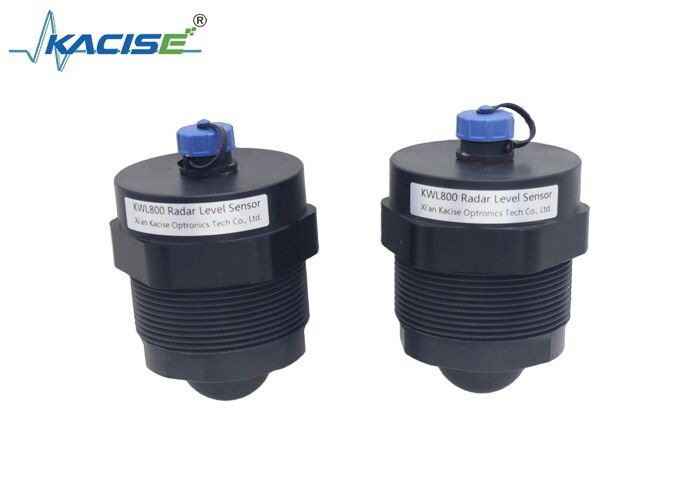

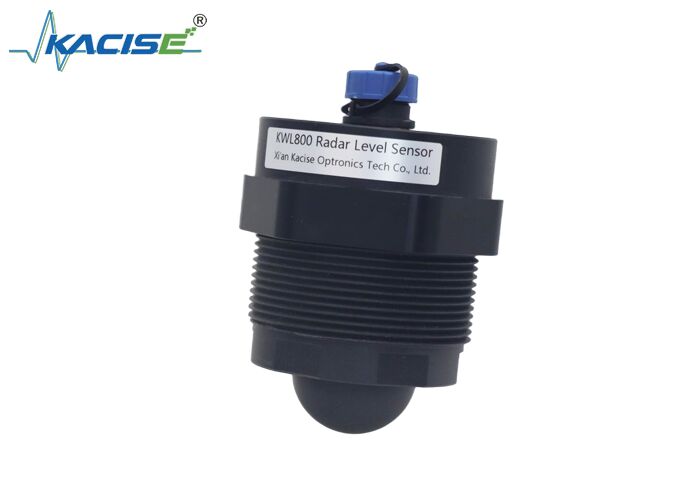

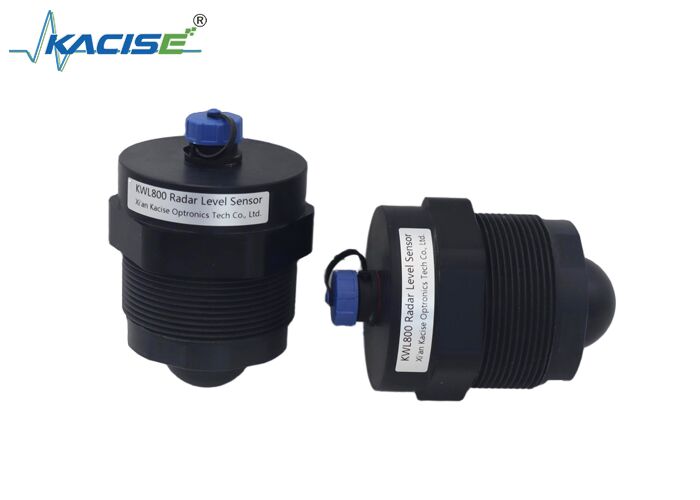

Sensor de nivel de agua de radar KWL800 con 80 GHz de frecuencia 20 m de rango de medición y carcasa de PTFE

El sensor de nivel de agua por radar KWL800 es un sensor desarrollado por nuestra empresa para la medición de nivel de agua y líquido. También se puede utilizar para medir la distancia de materiales sólidos. El índice de protección máximo del dispositivo puede alcanzar IP68. El sensor proporciona salida opcional de 4-20 mA y salida de relé. Las interfaces de comunicación incluyen RS485 o UART, y utiliza el protocolo estándar Modbus RTU. El producto tiene un rango de medición máximo de hasta 20 m, con una zona muerta mínima de 6 cm.

• Chip de RF de desarrollo propio
• Utiliza tecnología FMCW (Onda Continua Modulada en Frecuencia)
• Señal de onda milimétrica con fuerte penetración, adecuada para entornos complejos
• Tamaño compacto del dispositivo con rosca de montaje métrica, fácil de instalar
• Rango de medición de hasta 20 m
• Ángulo de haz inferior a 3°
• Carcasa de PTFE, resistente a la corrosión

1. Inspección de desembalaje del dispositivo
   • Después de recibir el producto, verifique que el embalaje esté intacto. Retire el dispositivo del paquete y verifique que todos los accesorios estén completos.
   • Lea atentamente el manual del producto.
   • Verifique que la apariencia del dispositivo no esté dañada.

   Si encuentra algún problema, contáctenos inmediatamente para obtener ayuda.

2. Inspección del entorno de instalación
   • Verifique que no haya objetos que interfieran dentro del ángulo del haz directamente debajo del dispositivo.
   • Como se muestra en la figura, después de la instalación, las ondas electromagnéticas emitidas por el dispositivo deben ser perpendiculares a la superficie medida.

3. Método de instalación

   Como se muestra en la figura a continuación, fije el producto al soporte de montaje.



• La posición de instalación del sensor debe ser lo más estable posible para evitar vibraciones, y el entorno debajo del sensor debe ser lo más abierto posible.
• La distancia mínima entre el sensor y la superficie del líquido medido debe ser superior a 30 cm.
• La distancia entre el sensor y el borde del tanque, piscina o ribera debe ser superior a 0,5 m.
• Seleccione una ubicación donde la fluctuación de la superficie del agua sea pequeña para instalar el sensor, a fin de evitar una reducción de la precisión de la medición o mediciones anormales causadas por las olas de la superficie del agua.
