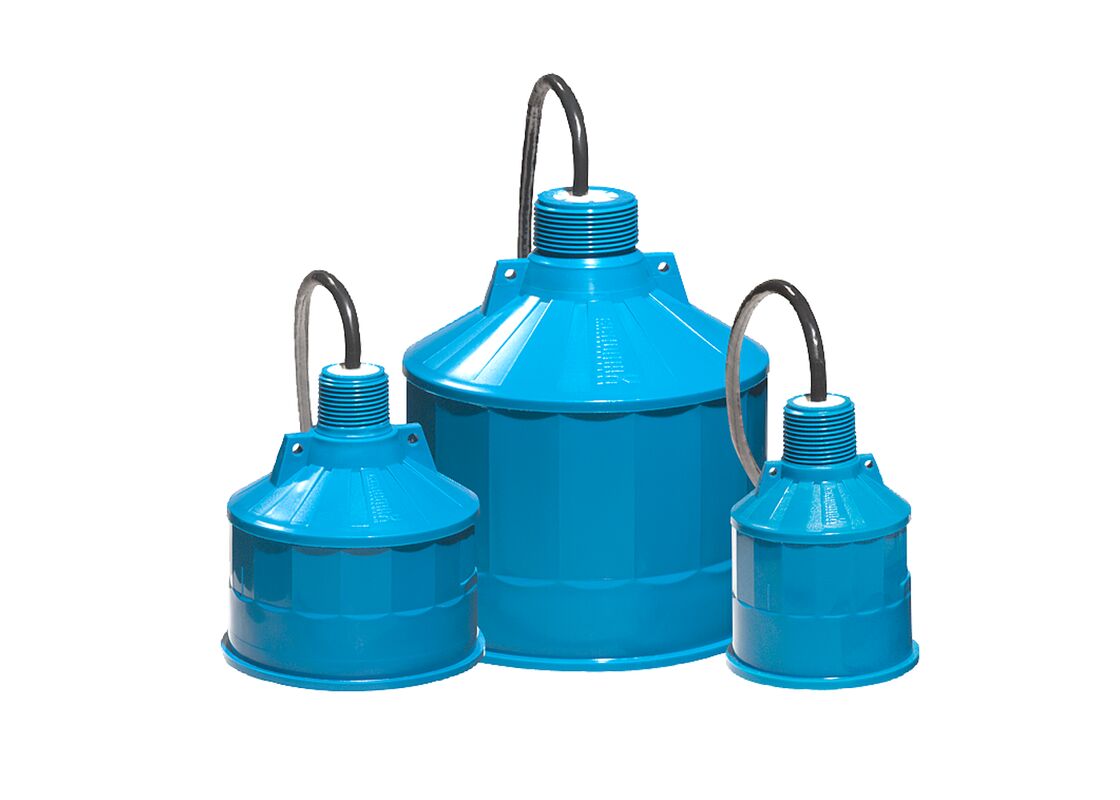

Transductores EchoMax XPS
Los transductores EchoMax XPS utilizan tecnología ultrasónica para medir el nivel en una amplia gama de líquidos y sólidos.
Modelos disponibles
| 7ML1121-..... |
TRANSDUCTOR ECHOMAX XPS-10C |
| 7ML1124-..... |
TRANSDUCTOR ECHOMAX XPS-15C |
| 7ML1171-..... |
TRANSDUCTOR ECHOMAX XPS-15F |
| 7ML1155-..... |
Transductor Echomax XPS-30C |
| 7ML1115-..... |
TRANSDUCTOR ECHOMAX XPS-10 |
Accesorios y piezas
| Número de pieza |
Descripción |
| 7ML1830-1AN |
EASY AIMER II, ALUMINIO, 3/4 PULGADA NPT CON ACOPLAMIENTO GALVANIZADO DE 1 - 1 1/2 PULGADA (PARA USO CON TRANSDUCTORES XPS-30 O XPS-40 SOLAMENTE) |
| 7ML1830-1AQ |
EASY AIMER II, ALUMINIO, 3/4 PULGADA NPT CON ACOPLAMIENTO DE PVC DE 3/4 - 1 PULGADA |
| 7ML1830-1AT |
EASY AIMER II, 304, con ROSCA NPT, con acoplamiento de 1 1/2 PULGADA |
| 7ML1830-1AU |
EASY AIMER II, 304, BRIDA CON ROSCA NPT, CON ACOPLAMIENTO, 1 PULGADA |
| 7ML1830-1AX |
Brida Easy Aimer II, Aluminio con Adaptador M20, acoplamiento de aluminio de 1" y 1-1/2" BSP |
| 7ML1830-1BH |
ESCUDO, SUMERGENCIA, KIT, para sensores XPS10/XRS-5 |
| 7ML1830-1BJ |
ESCUDO, SUMERGENCIA, KIT, para sensores XPS15 |
| 7ML1830-1BK |
SOPORTE DE CAJA UNIVERSAL, FMS-200 |
| 7ML1830-1BL |
SOPORTE DE CANAL, MONTAJE EN PARED, FMS-210 |
| 7ML1830-1BM |
SOPORTE DE CANAL EXTENDIDO, MONTAJE EN PARED FMS-220 |
| 7ML1830-1BN |
SOPORTE DE CANAL, MONTAJE EN PISO FMS-310 |
| 7ML1830-1BP |
SOPORTE DE CANAL EXTENDIDO, MONTAJE EN PISO, FMS-320 |
| 7ML1830-1BQ |
SOPORTE DE CANAL DE PUENTE, MONTAJE EN PISO, FMS-350 |
| 7ML1830-1DN |
TUERCA DE SEGURIDAD, 1"BSP, CON BRIDA, PLÁSTICO |
| 7ML1830-1DP |
Tuerca de seguridad, 1 1/2"BSP, con brida |
| 7ML1830-1DR |
Tuerca de seguridad, 1" BSP, lisa |
| 7ML1830-1DS |
TUERCA DE SEGURIDAD, 1"NPT, PLÁSTICO |
| 7ML1830-1EA |
ADAPTADOR 1" BSP - 20MM |
| 7ML1830-1EB |
Adaptador (XPS30) 1-1/2" BSP |
| 7ML1830-1EF |
ADAPTADOR 1"NPT/M20 |
| 7ML1830-1GN |
Kit adaptador Easy Aimer, 304, M20 a 1"NPT, 1"NPT a 1"BSP, 1"NPT a 1.5"BSP |
| 7ML1930-1BJ |
ETIQUETA, acero inoxidable, viene con orificio, 12 X 45MM, una línea de texto |
| 7ML1930-1FX |
KIT, AISLAMIENTO, 1" NPT, TRANSDUCTORES |
Beneficios clave
- Compensación de temperatura integral
- El bajo efecto de reverberación reduce la distancia de enmascaramiento
- Superficie de espuma opcional para aplicaciones con polvo
- Autolimpiante y de bajo mantenimiento
- Resistente a productos químicos
- Sellado herméticamente
Aplicaciones
Los transductores XPS pueden sumergirse por completo, son resistentes al vapor y a los productos químicos corrosivos, y pueden instalarse sin bridas. La serie XPS ofrece versiones para varios rangos de medición de hasta 30 m (100 pies) y hasta una temperatura máxima de 95 °C (203 °F).
Durante el funcionamiento, los transductores EchoMax emiten pulsos acústicos en un haz estrecho. El monitor de nivel mide el tiempo de propagación entre la emisión del pulso y su reflexión (eco) para calcular la distancia.
Especificaciones técnicas
| Entrada |
XPS-10/XPS-10C |
XPS-15/XPS-15C/XPS-15F |
XPS-30/XPS-30C |
| Rango de medición |
0.3 ... 10 m (1 ... 33 pies) |
Estándar: 0.3 ... 15 m (1 ... 50 pies)
XPS-15F: 0.45 ... 15 m (1.5 ... 50 pies) |
0.6 ... 30 m (2 ... 100 pies) |
| Frecuencia |
44 kHz |
44 kHz |
30 kHz |
| Ángulo del haz |
12° |
6° |
6° |
| Ubicación |
Interiores/exteriores |
Interiores/exteriores |
Interiores/exteriores |
| Temperatura ambiente |
-40 ... +95 °C (-40 ... +203 °F) |
-40 ... +95 °C (-40 ... +203 °F)
XPS-15F: -20 ... +95 °C (-4 ... +203 °F) |
-40 ... +95 °C (-40 ... +203 °F) |
| Temperatura de almacenamiento |
-40 ... +95 °C (-40 ... +203 °F) |
-40 ... +95 °C (-40 ... +203 °F)
XPS-15F: -20 ... +95 °C (-4 ... +203 °F) |
-40 ... +95 °C (-40 ... +203 °F) |
| Grado de contaminación |
4 |
4 |
4 |
| Presión |
8 bar g (120 psi g)
Con brida: 0.5 bar g (7.25 psi g) |
8 bar g (120 psi g)
Con brida: 0.5 bar g (7.25 psi g) |
0.5 bar g (7.25 psi g)
Con brida: 0.5 bar g (7.25 psi g) |
| Peso |
0.8 kg (1.8 lb) |
1.3 kg (2.8 lb)
Con brida: 2 kg (4.4 lb) |
4.3 kg (9.5 lb) |
| Fuente de alimentación |
Funcionamiento del transductor solo con controladores Siemens aprobados |
Funcionamiento del transductor solo con controladores Siemens aprobados |
Funcionamiento del transductor solo con controladores Siemens aprobados |
| Material |
Estándar: PVDF
Con brida: PVDF con brida CPVC
Opción: Cara de PTFE con brida CPVC |
Estándar: PVDF
Con brida: PVDF con brida CPVC
Opción: Cara de PTFE con brida CPVC |
Estándar: PVDF
Con brida: PVDF con brida CPVC
Opción: Cara de PTFE con brida CPVC |
| Color |
Azul |
Azul
XPS-15F: Gris |
Azul |
| Conexión al proceso |
1" NPT o 1" BSPT |
1" NPT o 1" BSPT
XPS-15F: 1" NPT |
Rosca universal de 1.5" (NPT o BSPT) |
| Grado de protección |
IP66/68 |
IP66/68 |
IP66/68 |
| Cable |
Par trenzado de 2 hilos/trenzado y blindado con lámina 0.5 mm² (20 AWG) cubierta de PVC |
Par trenzado de 2 hilos/trenzado y blindado con lámina 0.5 mm² (20 AWG) cubierta de PVC |
Par trenzado de 2 hilos/trenzado y blindado con lámina 0.5 mm² (20 AWG) cubierta de PVC |
| Separación |
Máx. 365 m (1 200 pies) |
Máx. 365 m (1 200 pies) |
Máx. 365 m (1 200 pies) |
Certificaciones y aprobaciones
Estándar:CE, UKCA, CSA, FM, ATEX, UKEX, IEC Ex, NEPSI, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (sensor mojado), Declaración de producto ambiental (EPD), Metrología de Kazajstán
XPS-10C:CSA, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (sensor mojado), Declaración de producto ambiental (EPD), Metrología de Kazajstán
XPS-15C:CSA, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (sensor mojado), Declaración de producto ambiental (EPD), Metrología de Kazajstán
XPS-15F:FM Clase I, Div. 1, Grupos A, B, C y D, Clase II Div. 1, Grupos E, F y G, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (sensor mojado), Declaración de producto ambiental (EPD), Metrología de Kazajstán
XPS-30C:CSA, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (sensor mojado), Declaración de producto ambiental (EPD), Metrología de Kazajstán
