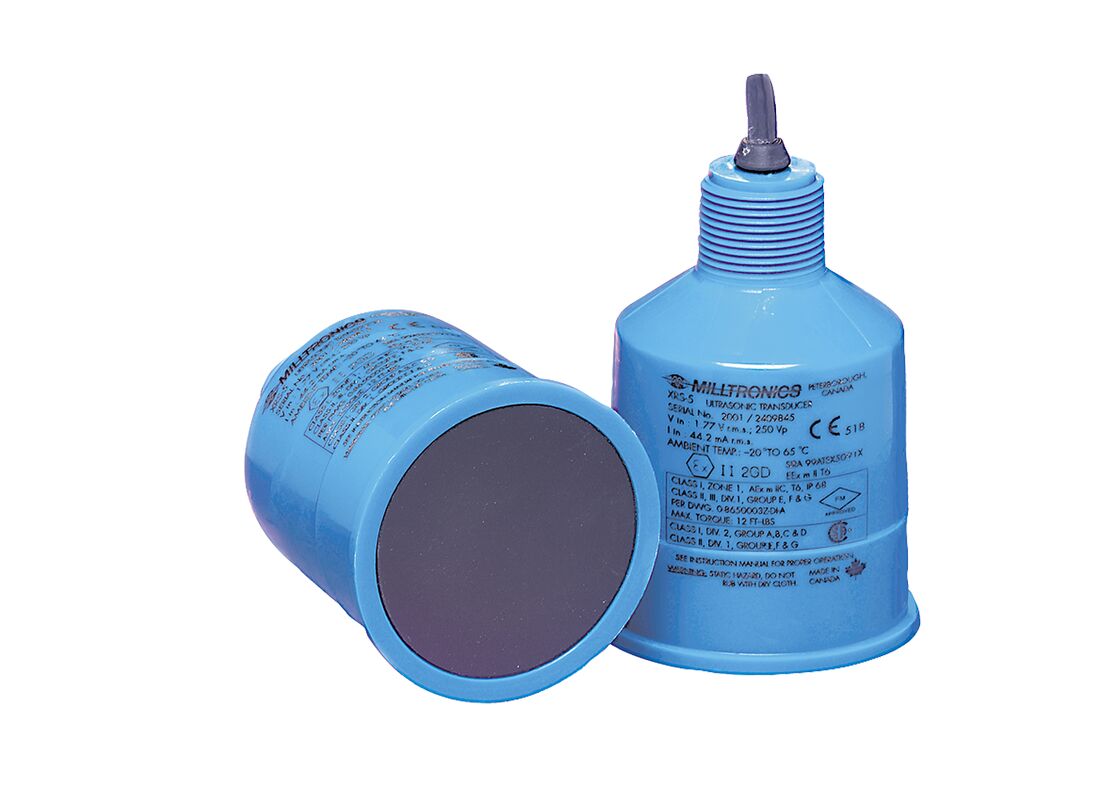

Transductor ultrasónico EchoMax XRS-5
El transductor ultrasónico EchoMax XRS-5 proporciona una monitorización de nivel continua y fiable de líquidos y lodos en estaciones de bombeo/pozos húmedos estrechos, canales, vertederos y lechos filtrantes utilizando un ángulo de haz de solo 10° y una cara de goma CSM.
Modelos de producto
| Número de pieza |
Descripción |
| 7ML1105-.....-.. |
TRANSDUCTOR ECHOMAX XRS-5C |
| 7ML1106-.....-.. |
TRANSDUCTOR ECHOMAX XRS-5 |
Accesorios y componentes
| Número de pieza |
Descripción |
| 7ML1830-1AQ | EASY AIMER II, ALUMINIO, 3/4 PULGADA NPT CON ACOPLAMIENTO DE PVC DE 3/4 - 1 PULGADA |
| 7ML1830-1BL | SOPORTE DE CANAL, MONTAJE EN PARED, FMS-210 |
| 7ML1830-1BM | SOPORTE DE CANAL EXTENDIDO, MONTAJE EN PARED FMS-220 |
| 7ML1830-1BN | SOPORTE DE CANAL, MONTAJE EN PISO FMS-310 |
| 7ML1830-1BP | SOPORTE DE CANAL EXTENDIDO, MONTAJE EN PISO, FMS-320 |
| 7ML1830-1BQ | SOPORTE DE CANAL DE PUENTE, MONTAJE EN PISO, FMS-350 |
| 7ML1830-1AU | EASY AIMER II, 304, BRIDA CON ROSCA NPT, CON ACOPLAMIENTO, 1 PULGADA |
| 7ML1830-1AX | Brida Easy Aimer II, Aluminio con Adaptador M20, acoplamiento de aluminio de 1" y 1-1/2" BSP |
| 7ML1830-1BH | ESCUDO, SUMERGENCIA, KIT, para sensores XPS10/XRS-5 |
| 7ML1830-1BK | SOPORTE DE CAJA UNIVERSAL, FMS-200 |
| 7ML1830-1DN | CONTRATUERCA, 1"BSP, CON BRIDA, PLÁSTICO |
| 7ML1830-1DR | Contratuerca, 1" BSP, lisa |
| 7ML1830-1DS | CONTRATUERCA, 1"NPT, PLÁSTICO |
| 7ML1830-1EA | ADAPTADOR 1" BSP - 20MM |
| 7ML1830-1EF | ADAPTADOR 1"NPT/M20 |
| 7ML1830-1GN | Kit adaptador Easy Aimer, 304, M20 a 1"NPT, 1"NPT a 1"BSP, 1"NPT a 1.5"BSP |
| 7ML1930-1BJ | ETIQUETA, acero inoxidable, viene con orificio, 12 X 45MM, una línea de texto |
| 7ML1930-1FX | KIT, AISLAMIENTO, 1" NPT, XDUCERS |
Beneficios clave
- Ángulo de haz estrecho de solo 10°
- Carcasa de copolímero PVDF resistente a productos químicos y cara de goma CSM
- Rango de medición: 8 m (26 pies) para la medición de líquidos y lodos
- Totalmente sumergible: grado de protección IP68
- Fácil instalación con conexión NPT de 1" o R 1" BSPT
Aplicaciones
El XRS-5 no es de contacto con un rango de medición de 0,3 a 8 m (1 a 26 pies). El procesamiento avanzado de eco garantiza datos fiables incluso en condiciones con obstrucciones, turbulencias y espuma.
La cara de goma CSM herméticamente sellada y la carcasa de copolímero PVDF están diseñadas para una máxima resistencia al metano, al agua salada, a los cáusticos y a los productos químicos agresivos comunes en las instalaciones de aguas residuales. Con un grado de protección IP68, este sensor robusto es totalmente sumergible en caso de inundación. Utilice un escudo de sumergencia si es posible la inmersión total en la aplicación. Un escudo de sumergencia mantendrá una lectura de salida de alto nivel durante las condiciones de inmersión.
El transductor XRS-5 de bajo costo es compatible con una gama completa de controladores Siemens, desde un sistema básico para alarma alta/baja o control simple de bomba, hasta sistemas de control avanzados con capacidades de comunicación, telemetría e integración SCADA.
Aplicaciones clave:
Pozos húmedos, canales, vertederos, lechos filtrantes
Especificaciones técnicas
Modo de funcionamiento
Transductor ultrasónico
Principio de medición
Transductor ultrasónico
Rango de medición
0,3 ... 8 m (1 ... 26 pies), según la aplicación
Error de temperatura
Compensado por sensor de temperatura integral
Presión del recipiente
Presión atmosférica normal
Temperatura ambiente
-20 ... +65 °C (-4 ... +149 °F)
Temperatura de almacenamiento
-20 ... +65 °C (-4 ... +149 °F)
Peso (peso de envío aproximado)
1,2 kg (2,6 lb)
Material (carcasa)
Carcasa de copolímero PVDF y cara CSM
Material (brida)
CPVC (Opción: cara de PTFE con brida de CPVC)
Conexión de proceso
1" NPT [(Cónico), ANSI/ASME B1.20.1] o R 1" [(BSPT), EN 10226]
Grado de protección
IP65/IP68
Conexión de cable
2 hilos blindados/trenzado, 0,5 mm2 (20 AWG), cubierta de PVC
Cable (longitud máxima)
365 m (1200 pies) con cable coaxial RG 62 A/U o par trenzado de 2 hilos, blindaje de lámina, 0,5 mm2 (20 AWG), cubierta de PVC (solo para MultiRanger 100/200)
Opciones y certificaciones
Versión de brida
Brida de fábrica con cara de PTFE para configuración ASME, EN o JIS
Escudo de sumergencia
Para aplicaciones con posible inundación
Certificaciones y aprobaciones
CE, UKCA, RCM, KC, EAC Ex CSA Clase I, Div. 2, Grupos A, B, C, D, Clase II, Div. 1 Grupos E, F, G FM Clase I, Zona 1, AEx m IIC, T6 Clase II, III, Div. 1, Grupos E, F, G T6 ATEX II 2GD / UKEX II 2GD / IECEx / INMETRO Ex mb IIC T6 Gb, Ex tb IIIC T85°C Db VLAREM II
RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 20221) 1) Disponible en pedidos suministrados solo desde Canadá. Declaración ambiental de producto (EPD) Metrología de Kazajstán
