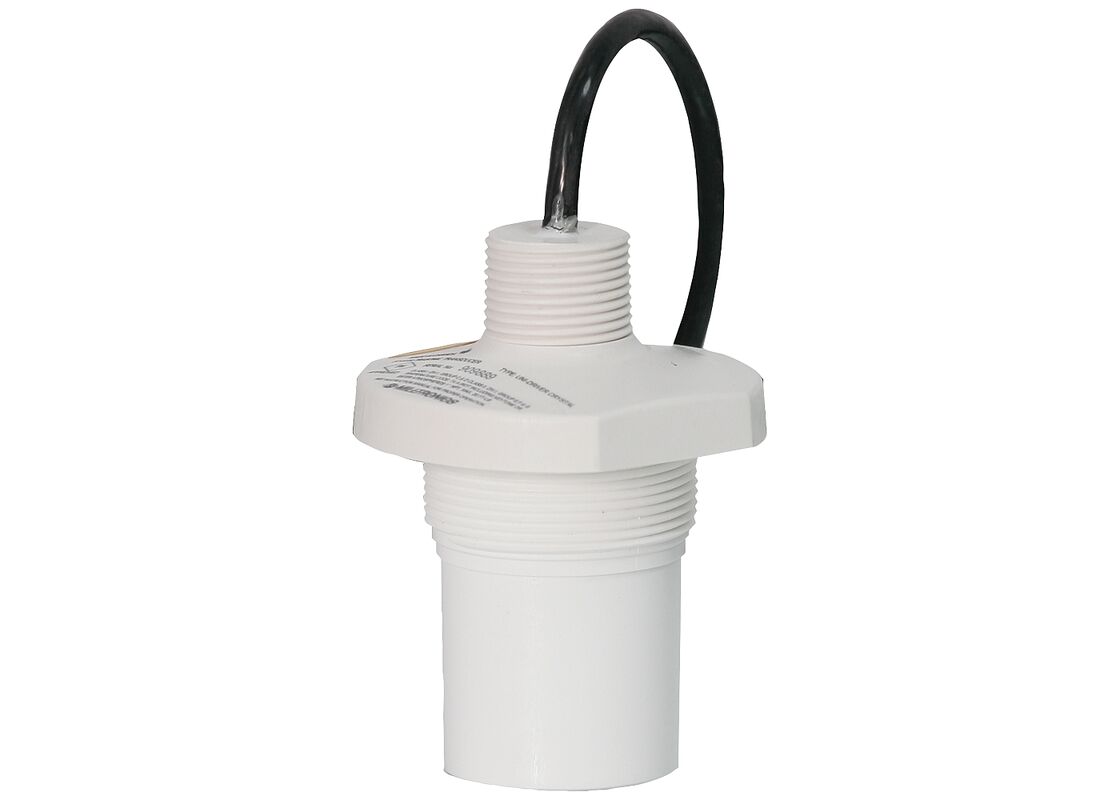

Transductor de nivel ultrasónico ST-H
Los transductores ST-H utilizan tecnología ultrasónica para medir el nivel en el almacenamiento de productos químicos y en los tanques de líquidos.
Números de piezas y accesorios
| Número de la parte |
Descripción |
| Se aplicarán las disposiciones siguientes: |
EASY AIMER II, de aluminio, 3/4 pulgadas de NPT con 3/4 - 1 pulgadas de acoplamiento de PVC |
| 7ML1830-1AU. Las demás |
El objetivo de la prueba es la obtención de un resultado de ensayo. |
| 7ML1830-1AX. |
Flanca Easy Aimer II, de aluminio con adaptador M20, acoplamiento de aluminio BSP de 1" y 1-1/2" |
| Se aplicarán los siguientes requisitos: |
El número de unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades |
| Se aplicarán los siguientes requisitos: |
Adaptador de montaje universal, NPT de 2 pulgadas |
| 7ML1830-1BU: No incluidos |
Adaptador de montaje universal, 2 pulgadas BSP |
| Se aplicarán los siguientes requisitos: |
El sistema de control de las emisiones de gases de efecto invernadero se utilizará en el caso de las emisiones de gases de efecto invernadero. |
| 7ML1830-1GN |
Kit de adaptador de Aimer fácil, 304, M20 a 1"NPT, 1"NPT a 1"BSP, 1"NPT a 1.5"BSP |
| 7ML1930-1FX, incluidos los productos de la sección 7 |
El equipo de aislamiento, NPT, XDUCERS |
Beneficios clave
- Se puede montar en un tubo de apoyo estrecho
- Inmune a los ambientes corrosivos y ásperos
- Sensor de temperatura integrado
Detalles de la solicitud
El diseño estrecho del ST-H permite que el transductor se monte en un tubo de soporte estrecho.Entornos corrosivos.
Durante el funcionamiento, el transductor ultrasónico emite pulsos acústicos en un haz estrecho perpendicular a la cara del transductor.El transceptor de nivel mide el tiempo de propagación entre la emisión de pulso y la recepción del eco para calcular la distancia del transductor al materialLas variaciones de la velocidad del sonido debidas a cambios de temperatura dentro del rango permitido son compensadas automáticamente por el sensor de temperatura integral.
Aplicaciones clave:
Almacenamiento de productos químicos, tanques de líquidos
Especificaciones técnicas
Modo de funcionamiento
Transductor ultrasónico
Principio de medición
Transductor ultrasónico
Rango de medición
0.3... 10 m (1... 33 pies)
Frecuencia
44 kHz
Ángulo del haz
12°
Compensación de la temperatura
Compensado por un sensor de temperatura integrado
Presión
Presión atmosférica normal
Temperatura ambiente
-20... +60 °C (-5... +140 °F) (modelo homologado por ATEX y UKEX)
-40... +73 °C (-40... +163 °F) (modelo aprobado por la CSA/FM)
Temperatura de almacenamiento
-20... +60 °C (-5... +140 °F)
Peso
1.4 kg (3 libras)
Material (revestimiento)
Base y tapa hechas de ETFE o PVDF
Conexión del proceso
2 " NPT [(Taper), ASME B1.20.1], R 2" [(BSPT), EN 10226] o G 2" [(BSPP), EN ISO 228-1]
Grado de protección
Protección IP68
Conexión por cable
2 núcleos blindados/torcidos, 0,519 mm2 (20 AWG), cubierta de PVC
El cable (longitud máxima)
365 m (1 200 pies) con cable coaxial RG 62 A/U
Adaptador de brida
"Universal" (se ajusta a las normas DN 65, PN 10 y 3" ASME)
Certificados y aprobaciones
CE, UKCA, RCM, KC, CSA Clase I, II, III, Div. 1, Grupos A, B, C, D, E, F, G T3 (sólo ETF); Clase FM I, II, Div. 1, Grupos C, D, E, F, G T4A; ATEX II 2G Ex mb IIC T5 Gb; UKEX II 2G Ex mb IIC T5 Gb;INMETRO Ex mb IIC T5 Gb VLAREM II RoHS y otros productos para el transporte de mercancías, China RoHS, RAEE, REACH, NSF/ANSI/CAN 61- 2022 FDA (sensor húmedo) Declaración de producto ambiental (EPD)
