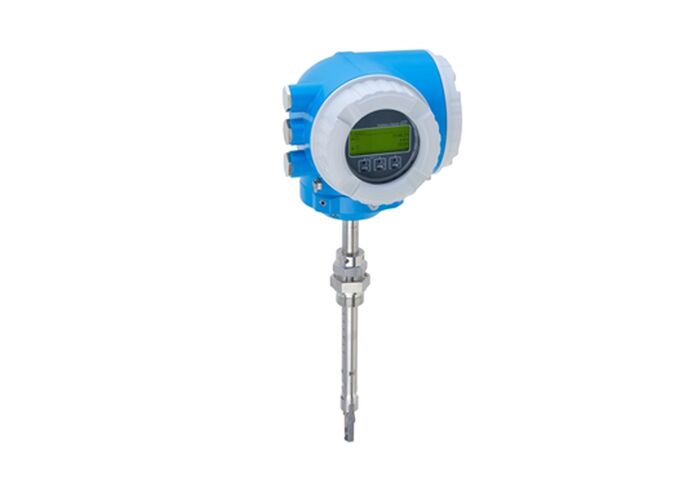

Métro de flujo de masa térmica de prolina t-masa I 300
Flujímetro de inserción con estabilidad a largo plazo y un transmisor compacto y de fácil acceso.Diseñados para la medición de gases de uso y de proceso en tuberías circulares o en conductos rectangulares.
Principales características y beneficios
Ventajas del sensor
- Precisión de medición y repetibilidad superiores para un alto control del proceso
- Control fiable con detección de perturbaciones del proceso y de flujo inverso
- Instalación flexible adecuada para un amplio rango de dimensiones (DN 80 a 1500)
- Medición bidireccional con un alto rendimiento
- Sensor patentado sin deriva con certificación SIL 2
Capacidades del transmisor
- Acceso pleno a la información sobre los procesos y el diagnóstico
- Numerosos I/O y buses de campo libremente combinables
- Reducción de la complejidad con funcionalidad de E/S libremente configurable
- Verificación integrada mediante tecnología de latidos cardíacos
- Casas compactas de dos compartimientos con hasta 3 entradas/salidas
- Display retroiluminado con control táctil y acceso WLAN
- Opción de visualización remota disponible
Especificaciones técnicas
Principio de medición
La energía térmica
Rango de diámetro nominal
DN 80 a 1500 (3" a 60")
Error de medición máximo
Gas: 1,0% de or.r. (10-100% de or.f.s.), 0,1% de or.f.s. (1-10% de or.f.s.)
Rango de medición
20 a 733,501 kg/h (44 a 1,669(por ejemplo, 340 libras/h)
Temperatura media
-40°C a +180°C (-40°F a +356°F)
Max. Presión del proceso
-0,5 a 20 bar_g (-7,25 a 290 psi_g)
Temperatura ambiente
-40 °C a 60 °C (-40 °F a 140 °F)
Grado de protección
IP66/67, carcasa de tipo 4X
Variables medidos
Flujo de masa, temperatura, flujo de volumen estándar, flujo de volumen, suministro de aire libre, velocidad, flujo de calor, flujo de energía, densidad
Materiales mojados
Conexiones del tubo de inserción y del proceso
Acero inoxidable, 1.4404 (316/316L)
Elemento de detección
Unidireccional: acero inoxidable 1.4404, aleación C22 2.4602
Bi-direccional: acero inoxidable 1.4404
Detección de flujo inverso: acero inoxidable 1.4404
Componentes de sellado
Los anillos de sujeción: PEEK, PVDF, 1.4404
El sello de anillo plano: EPDM, FKM
Electricidad y comunicaciones
Fuente de alimentación
24 V de corriente continua o 100-240 V de corriente alterna
Productos
3 salidas: 4-20 mA HART, 4-20 mA, pulso/frecuencia/interruptor, relé
Las entradas
Entrada de estado, entrada de 4 a 20 mA
Comunicación digital
HART, Modbus RS485 y otros
Display/Operación
Display retroiluminado de 4 líneas con control táctil, dispone de pantalla remota
Encasillado del transmisor
Aluminio (AlSi10Mg, recubierto) o policarbonato
Certificaciones y aprobaciones
Zona peligrosa:En el caso de las empresas de servicios de telecomunicaciones, las autoridades competentes deberán tener en cuenta los siguientes elementos:
Seguridad del producto:CE, marcado en C
Seguridad funcional:IEC 61508, aplicable según la IEC 61511
Las condiciones de los certificados:Calibración ISO/CEI 17025, Tecnología de latidos cardíacos conforme con la norma ISO 9001:2015
Presión:Número de crédito
El material:3.1 Certificado de material, NACE MR0175/MR0103
