Name: Medidor de flujo electromagnético ABB WaterMaster FEF121 y FEF181
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: FEF121 y FEF181
Price: 2,540.00 USD
Availability: InStock

En casa > productos > Metro de flujo electromágnetico >

Medidor de flujo electromagnético ABB WaterMaster FEF121 y FEF181

Medidor de flujo electromagnético sumergible IP68

Medidor de flujo WaterMaster verificado OIML R49

Medidor de flujo magnético con diagnósticos NAMUR NE107

Nombre de la marca:

ABB

Número de modelo:

FEF121 y FEF181

Contacta con nosotros

Solicitar una cita

Medidor de flujo electromagnético ABB WaterMaster FEF121 y FEF181

Detalles del producto

Protección ambiental:

Clasificación: IP68 (NEMA 6) a 10 m (33 pies) de profundidad, caja de terminales completamente encap

Conductividad:

> 5 µS/cm

Montaje del transmisor:

Integral o remoto

Conexiones eléctricas:

Prensaestopas de 20 mm, ½ pulg. NPT, prensaestopas blindados de 20 mm

Cable sensor:

Cable ABB WaterMaster, estándar o armado; Longitud máxima 200 m (660 pies)

Resaltar:

Medidor de flujo electromagnético sumergible IP68

Medidor de flujo WaterMaster verificado OIML R49

Medidor de flujo magnético con diagnósticos NAMUR NE107

Condiciones de pago y envío

Cantidad de orden mínima

1 Uds.

Detalles de empaquetado

Cada unidad tiene una caja individual y todas las cajas están empacadas en paquetes estándar o solic

Tiempo de entrega

5-8 días laborables

Condiciones de pago

LC, D/A, D/P, T/T, Western Union, MoneyGram

Capacidad de la fuente

1000 piezas/piezas por semana negociables

Productos relacionados

Métro de flujo de Coriolis Proline Promass S 300

Obtenga el mejor precio

Métro de flujo de Coriolis de Prolina Promass P 500

Obtenga el mejor precio

Métro de caudal de Coriolis de Prolina Promass Q 300

Obtenga el mejor precio

Medidor de caudal térmico de masa de prolina F 500

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

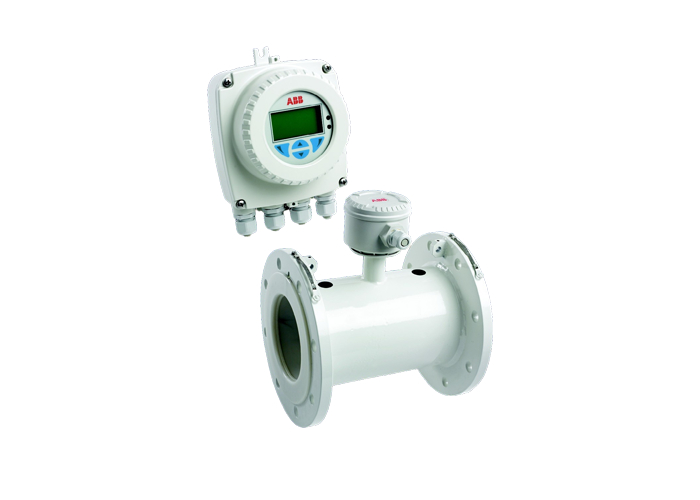

Caudalímetro electromagnético WaterMaster FEF121 y FEF181

FEV121200V1S0S2B1A1A1A2A1A1
FEF121200V1S0S2B1A1A1A2A1A1

Descripción general del producto

Maestro del aguaes la última generación de caudalímetros electromagnéticos de ABB diseñados específicamente paraindustrias de agua y aguas residuales.
Proporciona precisión, estabilidad y confiabilidad inigualables, lo que lo convierte en elsolución perfecta para la medición de flujoen plantas de tratamiento de agua, redes de distribución y sistemas de alcantarillado.

con sutransmisor autocalibrante,Diseño de sensor enterrado y sumergible., ydiagnóstico avanzado, WaterMaster establece el punto de referencia para la tecnología moderna de medición de flujo, asegurandoRendimiento a largo plazo con mantenimiento mínimo..

Características clave

El transmisor más estable del mundo
El diseño autocalibrador con coeficiente de temperatura ultrabajo garantiza una precisión y repetibilidad excepcionales.
Solución universal para la industria del agua
Diseñado para todas las aplicaciones de agua y aguas residuales, desde agua cruda y efluentes hasta agua tratada y distribución.
Reemplazo del transmisor Plug-and-Play
El almacenamiento de datos incorporado permite el intercambio de transmisores sin reconfiguración ni recalibración.
Puerto de servicio de infrarrojos avanzado
Admite HMI remota, comunicación HART, volcado de parámetros y salida de datos cíclica para diagnóstico remoto.
Diseño innovador de sensor octogonal
Reduce la sensibilidad del perfil de flujo, minimiza los requisitos de tuberías aguas arriba y aguas abajo y mejora la precisión.
OIML R49 Tipo 'P' Verificado
La autocomprobación continua del sensor y del transmisor garantiza la estabilidad y el cumplimiento a largo plazo.
Diagnóstico integral NAMUR NE107
Proporciona indicaciones de estado claras y estandarizadas para mantenimiento, comprobaciones funcionales y condiciones de alarma.
Construcción sumergible y enterrable (IP68)
Sensor totalmente encapsulado, resistente a la corrosión, adecuado para instalaciones directamente enterradas o inundadas.
Procesamiento de señales digitales (DSP)
Inmunidad superior al ruido y estabilidad de la señal bajo vibración y turbulencia hidráulica.
Facilidad de operación
Gran pantalla giratoria con control a través del vidrio y configuración intuitiva de “Configuración fácil”.

Especificaciones técnicas

Categoría	Artículo	Especificación
Especificación funcional: sensor	Limitaciones de presión	Según clasificación de brida
	Limitaciones de temperatura	Temperatura ambiente: Transmisor remoto −20 a 70 °C (−4 a 158 °F); Transmisor integral −20 a 60 °C (−4 a 140 °F)
	Limitaciones de temperatura	Temperatura del proceso: −6 a 70 °C (21 a 158 °F)
	Protección ambiental	Clasificación: IP68 (NEMA 6) a 10 m (33 pies) de profundidad, caja de terminales completamente encapsulada
	Conductividad	> 5 µS/cm
	Montaje del transmisor	Integral o remota
	Conexiones electricas	Prensaestopas de 20 mm, ½ pulg. NPT, prensaestopas blindados de 20 mm
	Cable de sensor	Cable ABB WaterMaster, estándar o armado; Longitud máxima 200 m (660 pies)
Especificaciones físicas: piezas húmedas	Material de revestimiento	Polipropileno (DN40–200), Blasomer (DN250–2200); WRAS listado; Aprobado por ACS y NSF61 (tamaños DN40–200 pendientes)
	Material del electrodo	Acero inoxidable 316, Hastelloy C, Titanio (otros materiales disponibles bajo pedido)
	Anillos de puesta a tierra	No requerido
	Placas de protección	No requerido
	Condiciones de instalación	Aguas arriba ≥ 5D; Aguas abajo ≥ 2D
	Pérdida de presión	< 0,25 bar en Q3 (DN40–200); Insignificante en el tercer trimestre (DN250–2200)
Partes no mojadas	Material de brida	Acero carbono
	Material de la carcasa	Acero al carbono (DN40–200 y DN700–2200); Plástico (DN15–600)
	Material de la caja de terminales	Acero inoxidable o aluminio
	Material del prensaestopas	Plástico o latón
Especificación funcional: transmisor	Fuente de alimentación	Red eléctrica 85–265 V CA a < 7 VA; Baja tensión 24 V CA ± 10 % / – 30 % @ < 7 VA; CC 24 V ± 30 % @ < 0,4 A
	Salidas de pulso/frecuencia	Uno dedicado, otro configurable; frecuencia máxima de salida 5.250 Hz; Clasificación de colector abierto de 30 V a 220 mA; Aislado galvánicamente
	Salidas lógicas/de alarma	Uno dedicado, otro configurable; Clasificación de colector abierto de 30 V a 220 mA; Aislado galvánicamente
	Salida actual	4–20 mA o 4–12/20 mA; Resistencia máxima del bucle 750 Ω; Aislado galvánicamente; Protocolo HART v5.7
	Niveles de señal	NAMUR NE 43 (3,8–20,5 mA); Alarma baja 3,6 mA; Alarma alta 21,8 mA
	Precisión adicional	±0,1 % de la lectura
	Coeficiente de temperatura	Normalmente < 20 ppm/°C
	Conexiones electricas	Prensaestopas de 20 mm, ½ pulg. NPT, prensaestopas blindados de 20 mm
	Limitaciones de temperatura	Ambiente -20 a 60 °C (-4 a 140 °F); Coeficiente < 10 ppm/°C @ Vel ≥ 0,5 m/s
	Protección ambiental	Humedad 0–100 %; Clasificación IP67 (NEMA 4X) hasta 1 m de profundidad
	Seguridad a prueba de manipulaciones	El interruptor interno + el sello de seguridad externo evitan el acceso no autorizado
	Idiomas	Inglés, Francés, Alemán, Italiano, Español
	Puerto de servicio de infrarrojos	Adaptador USB (accesorio); Compatible con USB 1.1 y 2.0; Software de controlador solo para PC; Compatible con Windows 2000/XP/Vista

Aplicaciones

Sistemas de tratamiento y distribución de agua.
Plantas de aguas residuales y depuradoras.
Proyectos de riego y desalinización.
Sistemas industriales de reciclaje de agua.
Monitoreo de descarga de efluentes

Información de pedido
Caudalímetro electromagnético WaterMaster FEF121 y FEF181

Variante dígito número	1....6	7..9	10	11	12	13	14.15	16	17	18	19	20	21	22	23	24	25	26	27
Sistema de caudalímetro, paso total, montaje remoto	FEF121
Paso total, para usar con WaterMaster transmisor / remoto	FEF181
Diámetro interior DN 250 (10 pulgadas) DN 300 (12 pulgadas) DN 350 (14 pulgadas) DN 400 (16 pulgadas) DN 450 (18 pulgadas) DN 500 (20 pulgadas) DN 600 (24 pulgadas) DN 700 (28 pulgadas) DN 760 (30 pulgadas) DN 800 (32 pulgadas) DN 900 (36 pulgadas) DN 1000 (40 pulgadas) DN1050 (42 pulgadas) DN 1100 (44 pulgadas) DN 1200 (48 pulgadas) DN 1400 (54 pulgadas) DN 1500 (60 pulgadas) DN 1600 (66 pulgadas) DN 1800 (72 pulgadas) DN 2000 (80 pulgadas) DN 2200 (84 pulgadas) Otros		250 300 350 400 450 500 600 700 760 800 900 001 051 101 201 401 501 601 801 002 202 999
Diseño de electrodos Elastómero Elastómero con aprobación ACS Otros			k l z
Diseño de electrodos Estándar Otros: solo FEF181				1 9
Material de los electrodos de medición Acero inoxidable 316Ti (1.4571) Hastelloy C-276 (FEF121 – DN350 a DN2200 únicamente) Otros					S mi z
Accesorios de puesta a tierra Estándar Una placa de tierra Dos placas de puesta a tierra Otros						1 3 4 9
Tipo de conexión de proceso Bridas ASME clase 150 Bridas AWWA clase B Bridas AWWA clase D Bridas AS 4087 clase 16 ISO 7005 PN16							A1 C1 C2 E1 T2
Material de conexión al proceso Bridas de acero al carbono Otros								B z
Certificaciones de uso Estándar (sin PED) Seguimiento de materiales con certificado de inspección 3.1 según. EN 10204 Otros									1 2 9
Tipo de calibración Precisión estándar 0,4 % Precisión mejorada 0,2% Calibración presenciada en fábrica Transferencia de custodia para agua fría/residual (calibración presenciada) (solo FEF181) UKAS/NAMAS (solo FEF181) Otros										A B METRO norte Ud. z
Rango de temperatura Instalación/Rango de temperatura ambiente Diseño estándar / –20 … 60 °C (–4 … 140 °F)											1
Idioma Inglés Alemán Francés Español italiano												A D GRAMO k norte
Sin cable de señal – solo FEF181 Cable de 5 m (15 pies) Cable de 10 m (30 pies) Cable de 20 m (60 pies) Cable de 30 m (100 pies) Cable de 50 m (165 pies) Cable de 80 m (260 pies) Cable de 100 m (325 pies) Cable de 150 m (490 pies) Longitud especial > 150 m (> 490 pies) (y/o cable armado – solo FEF181)													0 1 2 3 4 5 6 7 8 9
Certificación de protección contra explosiones Propósito general (diseño no Ex) Otros (solo FEF181)														A z
Transmisor de clase de protección/sensor de clase de protección IP67 (NEMA 4X) / IP68 (NEMA 6X): cable no instalado ni encapsulado IP67 (NEMA 4X) / IP68 (NEMA 6X): cable instalado y encapsulado Otros (solo FEF181)															2 3 9
Conductos para cables * M20 x 1,5 NPT 1/2 pulg. M20 SWA blindado Otros (solo FEF181)																A B D z
Fuente de alimentación Sin (sólo FEF181) 100... 230 V CA, 50 Hz (solo FEF121) 24 V CA o 24 V CC, 50 Hz (solo FEF121) 100 ... 230 V CA, 60 Hz (solo FEF121) 24 V CA o 24 V CC, 60 Hz (solo FEF121)																	0 1 2 3 4
Tipo de señal de entrada y salida HART + 20 mA + pulso + salida de contacto (solo FEF121) Sin (sólo FEF181)																		A Y
Tipo de configuración/tipo de diagnóstico Valores predeterminados de fábrica/diagnóstico estándar																			1
