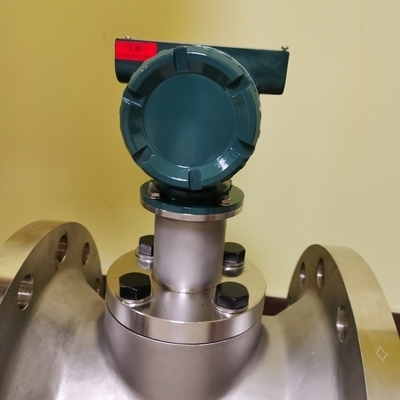

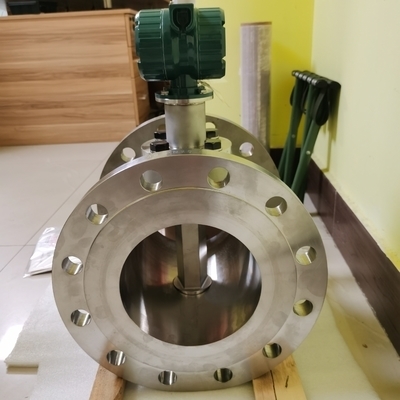

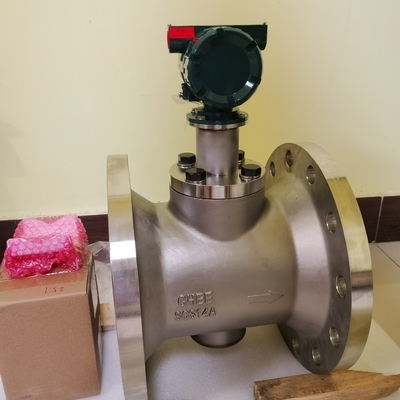

Caudalímetro de vórtice digital YEWFLO de YOKOGAWA con FOUNDATION Fieldbus

El medidor de flujo de vórtice digital YEWFLO de YOKOGAWA (Modelos: Medidor de flujo de vórtice DY, Convertidor de flujo de vórtice DYA) con comunicación FOUNDATION Fieldbus

El medidor de flujo de vórtice digital YEWFLO de YOKOGAWA, parte de la familia de instrumentos de campo OpreX en la categoría de medición OpreX, es una solución de medición de flujo de alto rendimiento diseñada para líquidos, gases y vapor. Combinando un sensor y un conjunto de cuerpo probados en campo (con más de 450,000 unidades instaladas en todo el mundo) con tecnología digital avanzada, incluida la tecnología de procesamiento de señal espectral (SSP) patentada por Yokogawa, este medidor de flujo ofrece precisión y estabilidad incluso en condiciones de proceso adversas. Disponible como tipos de detector integrales o remotos (DY) y convertidores remotos (DYA), es compatible con los protocolos de comunicación FOUNDATION Fieldbus, HART 7/5 y BRAIN, lo que permite una integración perfecta en los sistemas de control industrial. La línea también incluye un tipo de orificio reducido, optimizado para caudales bajos y una instalación simplificada, lo que lo hace versátil para aplicaciones con diferentes demandas de flujo.

El tipo de orificio reducido integra el medidor de flujo con un reductor concéntrico, ofreciendo ventajas únicas para aplicaciones de bajo flujo y flujo variable:

• Instalación simplificada: Elimina la necesidad de reductores, expansores o tuberías cortas separadas para la longitud de tubería recta, lo que reduce los puntos de conexión hasta en un 70% y disminuye el riesgo de fugas.
• Medición de bajo flujo extendida: Amplía el límite inferior de medición de 2 a 3 veces en comparación con los tipos estándar, lo que permite la detección precisa de bajo flujo sin reducir el tamaño de la tubería principal.
• Beneficios de costos y seguridad: Reduce los costos de instalación, minimiza los riesgos de fugas de fluidos y elimina la necesidad de detener los procesos para ajustes de rango de flujo (por ejemplo, reemplazar placas de orificio).

Dos opciones de reductor:

• /R1: Tamaño del orificio del detector reducido en 1 tamaño de la tubería de la brida.
• /R2: Tamaño del orificio del detector reducido en 2 tamaños, ideal para caudales ultrabajos.

Compatibilidad con versiones especiales: Se puede combinar con el tipo multivariable (para medición y corrección de temperatura) o la versión de alta temperatura (temperatura del proceso de hasta 450°C), lo que mejora la versatilidad.

Temperatura del proceso: Tipo estándar: -29 a 250°C; Versión de alta temperatura: hasta 450°C.

Presión del proceso: -0.1 MPa a la clasificación de la brida (varía según el modelo).

Diámetros:

• Tipo estándar: Wafer (15-100 mm), Brida (15-400 mm).
• Tipo de orificio reducido: Brida (25-200 mm) con reductores /R1 o /R2.

Precisión:

• Líquidos: ±0.75% de la lectura (depende del número de Reynolds).
• Gases/Vapor: ±1.0% de la lectura (depende de la velocidad del flujo).

Señales de salida: Salida analógica, salida de contacto de transistor (salida simultánea disponible).

• Tipo estándar: Ideal para amplios rangos de flujo en calderas, procesamiento químico y sistemas de servicios públicos.
• Tipo de orificio reducido: Adecuado para líneas de suministro de vapor, sistemas de flujo variable estacional y procesos de bajo flujo en la fabricación de textiles, alimentos y materiales de construcción.
• Combinación multivariable: Permite la medición directa del flujo másico de vapor saturado, incluso a bajos caudales.
