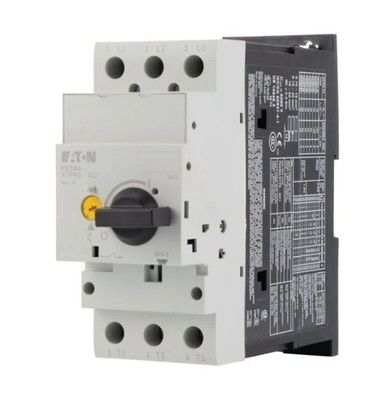

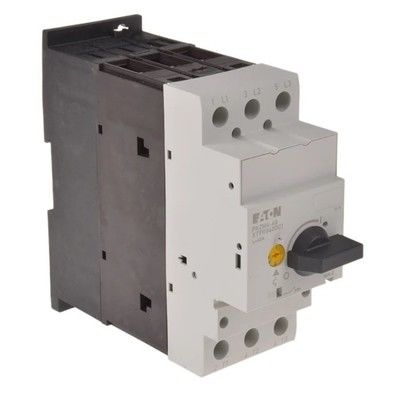

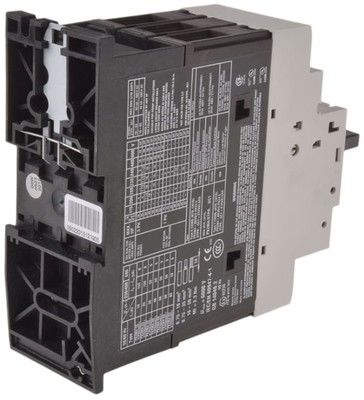

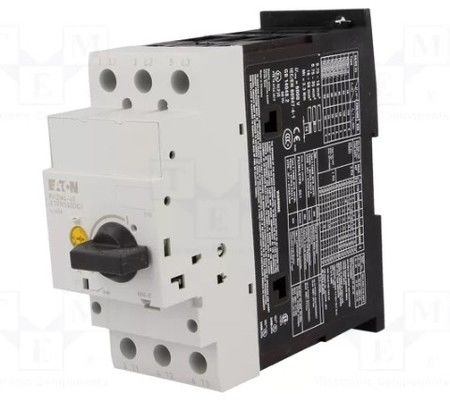

Control y interruptores industriales de bajo voltaje (código ETIAM: 222354, EC000074)

Control y interruptores industriales de bajo voltaje (código ETIAM: 222354, EC000074)

Introducción del producto

Este equipo de control e interruptor industrial de bajo voltaje está diseñado para una gestión fiable de la energía en aplicaciones industriales.ofrece una sobrecarga precisa y protección contra cortocircuitosCon una tensión de funcionamiento nominal de 690 V y una corriente nominal de 40 A, el dispositivo es adecuado para aplicaciones de control de motores.con una potencia de funcionamiento AC-3 de hasta 11 kW a 230 V y 20 kW a 400 VSu circuito principal conectado por tornillo y el elemento de control de botón giratorio aseguran una fácil instalación y operación, mientras que la sensibilidad a fallas de fase mejora la seguridad del sistema.

Características del producto

Especificaciones eléctricas:

Válvulas de encendido y de encendido

Corriente nominal constante (Iu): 40 A

Configuración de corriente de liberación de sobrecarga: 32 A

Rango de ajuste para el cortocircuito: 620 A

Capacidad de corte de cortocircuito (Icu a 400 V): 50 kA

Protección y funcionalidad:

Técnica de apagado termomagnético para protección combinada contra sobrecargas térmicas y magnéticas.

Diseño sensible a fallas de fase para detectar y responder a cargas desequilibradas.

No hay protección contra sobrecargas térmicas (se requiere protección externa).

Capacidad de control del motor:

Potencia de funcionamiento AC-3: 11 kW a 230 V, 20 kW a 400 V.

Mecánica y conectividad:

Configuración de 3 polos para sistemas de 3 fases.

Conexión de tornillo para el cableado del circuito principal.

Elemento de control de botón giratorio para el funcionamiento manual.

Atributos físicos:

Las dimensiones: 140 mm (H) × 55 mm (W) × 160 mm (D)

Grado de protección: IP20 (protegido contra objetos sólidos > 12 mm)

Características del diseño:

Técnica de instalación fija incorporada para el montaje de paneles.

No hay interruptor auxiliar integrado ni liberación de bajo voltaje.

Pérdida de energía:

20.7 W de pérdida de potencia de funcionamiento para la evaluación de la eficiencia energética.
