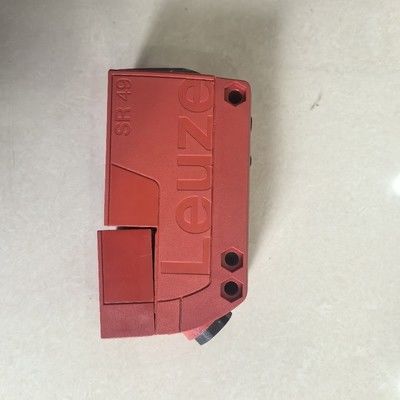

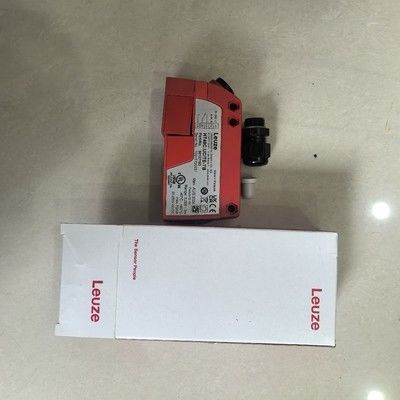

Sensor de reflexión difusa serie 49C con supresión de fondo

Sensor de reflexión difusa serie 49C con supresión de fondo

Introducción del producto

La serie 49C es un sensor de reflexión difusa de alto rendimiento que utiliza tecnología de supresión de fondo para garantizar una detección precisa de objetos en diversas superficies. Diseñado para la fiabilidad, minimiza los errores de detección blanco-negro a <10% dentro de un rango de 1200 mm, lo que lo hace ideal para tareas de automatización industrial. Con un amplio rango de funcionamiento (0,005–3 m para superficies blancas, 0,02–2 m para grises y 0,05–1,5 m para negras), el sensor se adapta a diversos materiales. Alimentado por una fuente de luz LED roja (longitud de onda de 630 nm), cuenta con salidas de relé duales, protección contra transitorios y una robusta carcasa con clasificación IP67, lo que garantiza un rendimiento constante en entornos hostiles de -40°C a 60°C.

Características principales

Tecnología de detección avanzada:

El principio de reflexión difusa con supresión de fondo reduce las falsas activaciones.

Error blanco-negro <10% hasta 1200 mm para una detección fiable en superficies variables.

Rango ajustable de 120 mm a 3000 mm mediante potenciómetro multivuelta.

Amplio rango de funcionamiento:

Blanco 90% reflectancia: 0,005–3 m

Gris 18% reflectancia: 0,02–2 m

Negro 6% reflectancia: 0,05–1,5 m

Especificaciones eléctricas:

Tensión de alimentación universal: 20–250 V CA/CC

Bajo consumo de energía: 1,5 V·A (modo CA)

Salidas de relé digital duales (NC/NO), conmutables entre modos claro/oscuro

Frecuencia de conmutación: 25 Hz, tiempo de respuesta: 20 ms

Diseño robusto:

Protección IP67 contra el polvo y la inmersión en agua

Temperatura de funcionamiento: -40°C a 60°C, almacenamiento: -40°C a 70°C

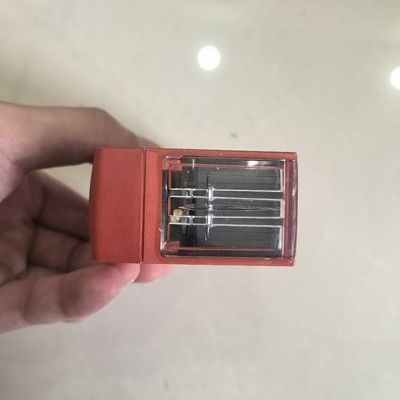

Carcasa de plástico (PC) con acabado rojo, cubierta de la lente: plástico duradero

Montaje de orificio pasante con accesorios opcionales

Controles funcionales:

Potenciómetro multivuelta para ajuste de rango

Botón de aprendizaje para una configuración rápida

Activación del módulo de tiempo para la funcionalidad de retardo de desconexión

Cumplimiento y certificaciones:

Aprobado por c UL US, cumple con las normas IEC 60947-5-2

Clasificaciones ECLASS y ETIM: 27270904 / EC002719

Grupo LED exento según EN 62471, clase de protección II

Conectividad:

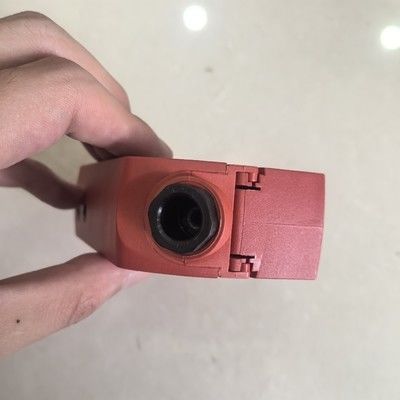

Bloque de terminales de jaula de resorte de 5 pines para un cableado fácil

Función de SALIDA de señal para la integración del sistema

Dimensiones y peso:

31 mm (ancho) x 104 mm (alto) x 55,5 mm (largo)

Peso neto: 150 g
