Transmisor de presión diferencial de la serie DM-2000 de Dwyer para aire y gases

Transmisor de presión diferencial Dwyer Serie DM-2000 para aire y gases

Introducción del producto

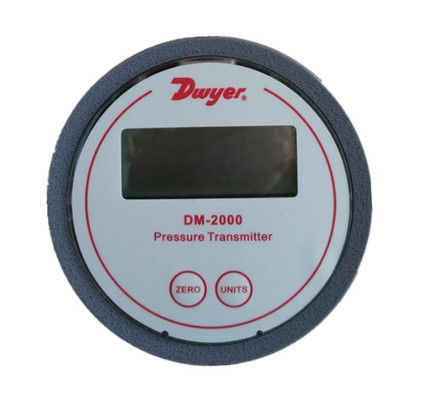

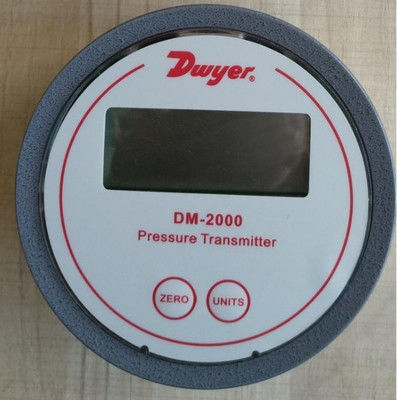

El transmisor de presión diferencial Dwyer Serie DM-2000 está diseñado para medir presiones de aire y gases compatibles, entregando una señal de salida estándar de 4-20 mA para una integración perfecta con sistemas de control industrial. Su carcasa está diseñada para encajar en el mismo recorte que un manómetro Magnehelic  estándar, lo que permite una adaptación sencilla. Calibrado de fábrica para rangos de presión específicos, este transmisor presenta una construcción de plástico relleno de vidrio con conexiones de presión integradas para una instalación rápida. Los ajustes digitales de cero y span con botón simplifican la calibración en campo, mientras que una pantalla LCD opcional de 3.5 dígitos muestra los valores del proceso en unidades de ingeniería seleccionables, lo que lo hace ideal para aplicaciones de monitoreo de HVAC, salas blancas e industriales.

Características principales

Montaje compatible con Magnehelic

Reemplazo directo de los manómetros Magnehelic  estándar, utilizando las mismas dimensiones de recorte para una fácil adaptación.

Detección de presión confiable

Mide aire y gases no combustibles con una precisión de ±1% F.S. a 70°F.

Rendimiento estable con una deriva de ±1% F.S. por año.

Calibración fácil de usar

Los ajustes digitales de cero/span con botón reemplazan a los potenciómetros tradicionales para una sintonización de precisión.

Unidades de ingeniería seleccionables en campo (4-6 opciones) a través de un solo botón.

Pantalla visual opcional

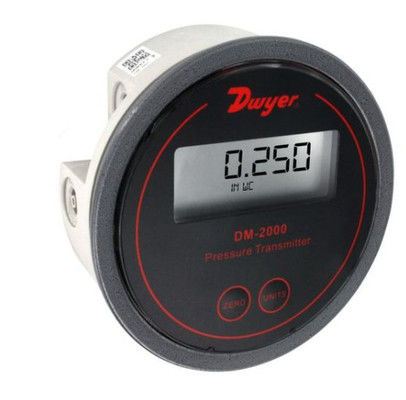

LCD de 3.5 dígitos (0.7" de altura) muestra los valores de presión en tiempo real en psi, inH₂O, mmH₂O, kPa, mbar o Pa.

Construcción robusta

Carcasa de plástico relleno de vidrio con conexiones de tubería integradas de 1/8" I.D. para mayor durabilidad.

Resiste límites de presión de 10 psig (0.69 bar) y temperaturas de funcionamiento de -6.67°C a 48.9°C.

Compatibilidad industrial

Fuente de alimentación de 2 hilos de 10-35 VCC con salida de 4-20 mA, que admite hasta 1250 ohmios de resistencia de bucle.

Bloque de terminales tipo tornillo para conexiones eléctricas seguras.

Especificaciones de la serie DM2000 de Dwyer
Servicio: Aire y gases compatibles no combustibles.
Materiales en contacto: Consulte a la fábrica.
Precisión: ±1% F.S. a 70°F.
Estabilidad: +1% F.S./año.
Límites de temperatura: 20 a 120°F (-6.67 a 48.9°C).
Límites de presión: 10 psig (0.69 bar).
Efecto térmico: ±0.055% F.S./°F (0.099% F.S./°C).
Requisitos de alimentación: 10-35 VCC (2 hilos).
Señal de salida: 4 a 20 mA.
Ajustes de cero y span: Cero y span con botón digital.
Resistencia de bucle: CC: 0-1250 ohmios máximo.
Consumo de corriente: CC: 38 mA máximo.
Conexiones eléctricas: Bloque de terminales tipo tornillo. Pantalla: LCD de 3.5 dígitos, 0.7″ de altura.
Conexiones de proceso: Tubo de 1/8″ I.D.
Orientación de montaje: Vertical.
Peso: 4.8 oz (136 g).
El transmisor de presión diferencial Dwyer Serie DM2000 detecta la presión del aire y los gases compatibles y envía una señal de salida estándar de 4-20 mA. La carcasa del DM2000 está diseñada específicamente para montarse en el mismo recorte de diámetro que un manómetro Magnehelic® estándar. Hay una amplia gama de modelos disponibles calibrados de fábrica para rangos específicos.

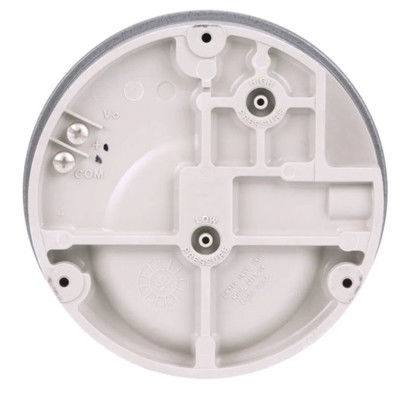

Las conexiones de presión son inherentes a la carcasa moldeada de plástico relleno de vidrio, lo que hace que la instalación sea rápida y fácil. El cero y el span con botón digital simplifican la calibración sobre los potenciómetros giratorios típicos. Una pantalla LCD opcional de 3.5 dígitos muestra las unidades de proceso e ingeniería. Un solo botón permite la selección en campo de 4 a 6 unidades de ingeniería según el rango.
