Sensores de alcance láser de la serie KLSA para topografía y construcción de ingeniería

Los sensores de alcance láser de la serie KLSA para topografía y construcción de ingeniería.

Introducción

Los sensores de alcance láser de la serie KLSA son herramientas especializadas diseñadas para satisfacer las exigencias rigurosas de la topografía y la construcción de ingeniería.Estos sensores ofrecen una alta precisión, las mediciones de distancia sin contacto para apoyar tareas como la planificación del sitio, la alineación estructural y el seguimiento del progreso en entornos de construcción.

Características clave

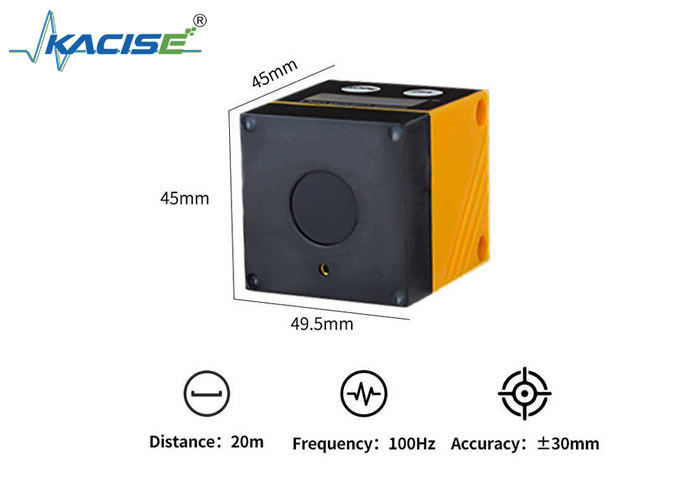

• Medición de precisión: mide con precisión distancias de 0,03 a 22 metros, con un rango de precisión fijo y resolución a nivel milimétrico (por ejemplo, 1,234 m para lecturas inferiores a 10 m),garantizar datos detallados para las tareas de topografía y diseño.
• Salida de señal dual: proporciona RS485 (protocolo MODBUS-RTU) para la integración digital con el software de topografía y señales analógicas de 4 ¢ 20 mA para la transmisión de datos en tiempo real a los sistemas de control.
• Supresión de fondo: filtra los reflejos más allá de los 22 metros, minimizando la interferencia de las estructuras circundantes o el terreno para enfocarse en las mediciones de objetivos.
• Interfaz configurable por el usuario:

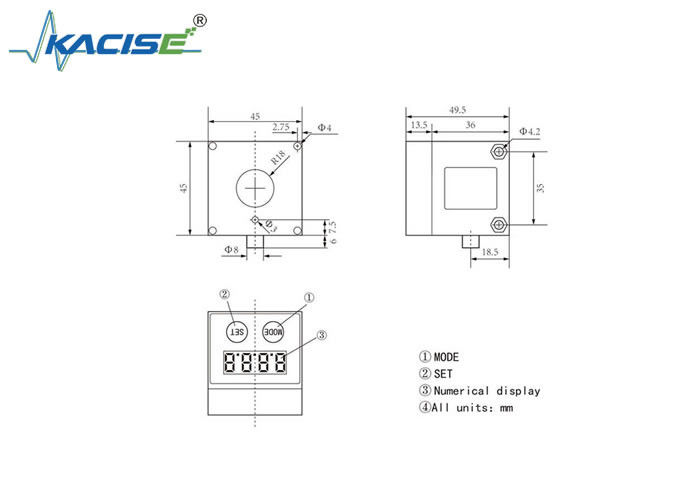

• La pantalla intuitiva de 4 dígitos muestra las lecturas de distancia en tiempo real en metros, con conmutación automática de unidades (milímetros para < 10 m, centímetros para ≥ 10 m).

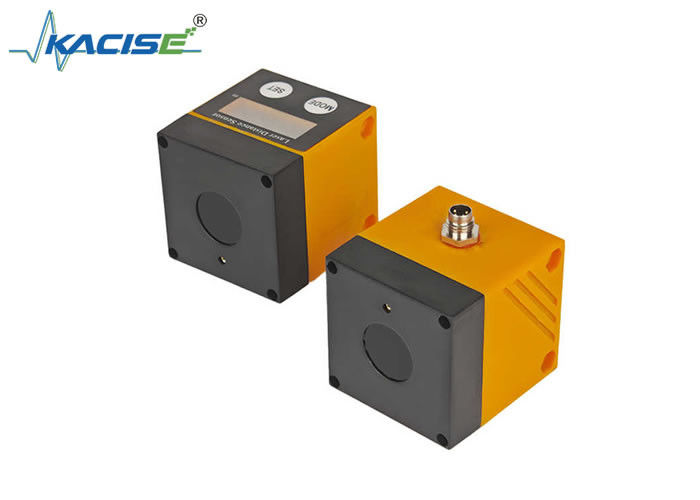

• Los botones MODE/SET permiten ajustes in situ, como el control de encendido/apagado con láser (a través del menú LAS) y la calibración analógica del rango (ajuste AEP), sin interrumpir las mediciones.
• Funciones de histeresis y ventanas (modelo KLSA-PN):
• La función de histeresis estabiliza las señales de salida mediante la definición de puntos de interrupción con tolerancia de ± 30 mm, ideal para el monitoreo de componentes en movimiento en sitios de construcción dinámicos.
• La función de ventana establece umbrales cercanos (nSPx) y lejanos (FSPx) para detectar objetos dentro de zonas específicas, apoyando el control de calidad de los huecos estructurales o la colocación de materiales.
• Confiabilidad industrial:
• Funciona con una fuente de alimentación de 9 ̊35 V de corriente continua, conforme a las normas de seguridad EN 50178, y resiste condiciones de sitio duras con una construcción resistente.
• Requiere una instalación profesional para garantizar el cumplimiento de las normas de seguridad y un rendimiento óptimo.

Aplicaciones

• Topografía y mapeo: mide los contornos del terreno, las dimensiones de los edificios y los espacios libres de infraestructura para el análisis y diseño topográfico.
• Monitoreo del sitio de construcción: rastrea las deformaciones estructurales, verifica la alineación del encofrado y verifica los volúmenes de las existencias de material en tiempo real.
• Ingeniería Civil: Apoya la construcción de puentes y túneles mediante el monitoreo del espaciamiento de los componentes, la alineación vertical / horizontal y los espacios libres de carga.
• Integración de equipos: se integra con estaciones totales robóticas, drones o sistemas de IoT a través de MODBUS-RTU para la recopilación automática de datos y la optimización del flujo de trabajo.

Especificaciones técnicas

Comunicación: RS485 aislado con velocidades de baud ajustables (9600-115200 bps) y verificación CRC16 para una transmisión de datos confiable.

Seguridad: el control de encendido/apagado con láser reduce las interferencias visuales durante las inspecciones, mientras que los registros de estado de falla (por ejemplo, 0000H para alertas de más de un rango) mejoran las capacidades de diagnóstico.

La serie KLSA combina precisión, durabilidad y adaptabilidad, lo que la convierte en una herramienta indispensable para los profesionales de la topografía y la construcción de ingeniería que requieren una fiabilidad,soluciones de medición de distancias en tiempo real.
