KTG184 Sistema de análisis de procesos de gas natural de anchura 1000 mm × altura 1700 mm × profundidad 600 mm para mantenimiento normal

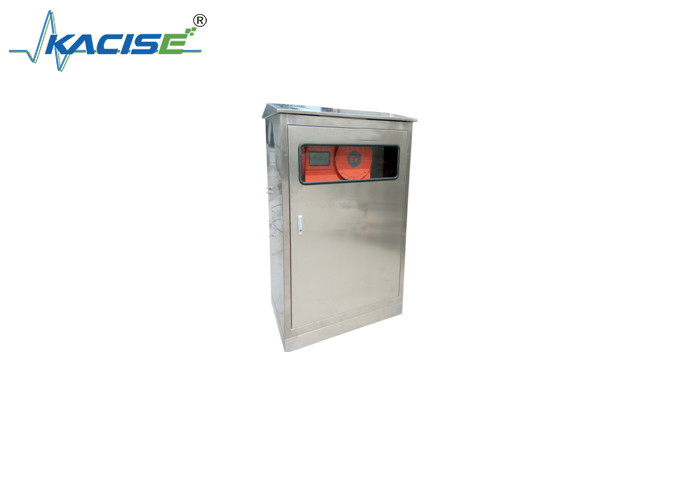

KTG184 Sistema de análisis de procesos de gas natural

Introducción

El sistema de análisis KTG184 está diseñado y fabricado específicamente para el análisis en línea del CO2 y del punto de rocío (DP) después de la purificación de gas natural.Las válvulas de la tubería están todas diseñadas con acero inoxidable. Puede realizar la detección en línea del contenido de CO2 y el valor de DP. El instrumento de CO2 muestra intuitivamente los datos en el sitio. Al mismo tiempo, emite una señal de corriente estándar de 4-20mA,que puede conectarse a un ordenador, una pantalla o un registrador a distancia, que permiten el control remoto o la conexión a un sistema de control automático para el control sin supervisión.La interfaz hombre-máquina adopta una pantalla táctil de matriz de puntos de 320 × 240 con un pequeño ángulo de visiónLos botones táctiles y el menú chino completo lo hacen fácil de entender, simple y confiable.puede registrar el contenido de CO2 y el valor del DP a intervalos regularesLos datos almacenados pueden alcanzar hasta 3,200, y también se proporciona una pantalla de curva.

El sensor de CO2 en este sistema de detección utiliza un sensor infrarrojo importado, y el sensor de punto de rocío utiliza un sensor de punto de rocío Vaisala, que tienen un rendimiento confiable y una larga vida útil.El sistema de procesamiento de señales adopta un sistema de microordenador inteligente de un solo chip altamente integrado, incluidos componentes como la conversión analógica a digital, la conversión digital a analógica, el análisis y el procesamiento, y la salida de funciones.con un funcionamiento general sencillo y un mantenimiento conveniente.

Este sistema de detección adopta un sistema de pretratamiento de varias etapas, que incluye reducción de presión, estabilización de voltaje, estabilización de flujo, filtración, etc., y está equipado con gas estándar.Los accesorios de las tuberías de gas están hechos de acero inoxidableSu alta fiabilidad garantiza que el sistema pueda detectar con precisión y estabilidad los componentes del gas de la muestra.

Principales indicadores de rendimiento técnico

(1) Rango de medición: 0-100×10−6 CO2, +20°C ∼100°C;

(2) Tiempo de respuesta del sistema: CO2 T90< 30S (el tubo de muestreo fuera del gabinete de análisis es < 3M);

(3) Precisión de filtración: < 0,1 μm;

(4) señal de salida: señal estándar de 4 a 20 mA;

(5) Ciclo de mantenimiento normal: al menos noventa días.

(6) Dimensiones generales: 1000 mm (ancho) × 1700 mm (altura) × 600 mm (profundidad);

(7) Clase de resistencia a las explosiones: ExdIICT6.

(8) Peso: Aproximadamente 120 kg.
