Los sensores de presión del modelo 437 060-P459-01 060-P459-02

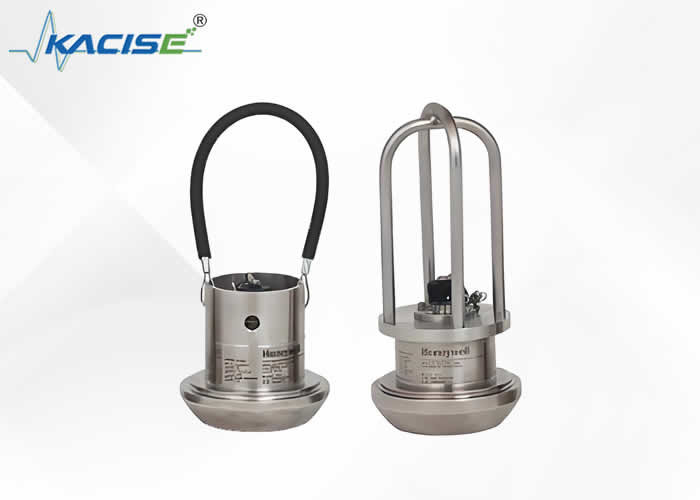

Sensores de presión del modelo 437

Se aplicará el procedimiento siguiente:
Sensor de presión Wing Union modelo 437 (amplia apertura), 5000 psi, ±0,2% de precisión FSS, con compensación de temperatura, calibración de derivación de un cable,La serie MS es compatible con terminación eléctrica de 4 pines (32A-14S-2P-10-M2), puerto de presión Weco® 1502, cableado estándar de 4 pines,y Inconel® X-750 diafragma mojado Modelos 434/435/437 Wing Union/Hammer Union Sensores de presión están diseñados para aplicaciones de petróleo y gas exigentes, así como para sistemas de estimulación y circulaciónSe construyen como un conjunto de acero inoxidable totalmente soldado con el diafragma del sensor y el ajuste de unión del ala mecanizados como una sola parte.que proporciona integridad hermética y minimiza la fuga de medios en comparación con las piezas de varias piezasEl diafragma de detección de presión aislado minimiza el desplazamiento cero durante el martillado y elimina la deriva de señal a largo plazo en el campo.Las piezas de acoplamiento compatibles con Wing Union 2202 y 2202 están mecanizadas con Inconel® X-750, o Inconel® 718 conforme a la NACE, que permite su uso con medios abrasivos y corrosivos.La conexión eléctrica de acero inoxidable patentada por Honeywell proporciona una contención de presión secundaria mejoradaProcesos de ensamblaje especiales proporcionan un mayor impacto y vibración para un rendimiento confiable en el campo.
Se aplicará el procedimiento siguiente:
Sensor de presión Wing Union modelo 437 (amplia apertura), 6000 psi, ±0,2% de precisión FSS, con compensación de temperatura, calibración de derivación de un cable,La serie MS es compatible con terminación eléctrica de 4 pines (32A-14S-2P-10-M2), puerto de presión Weco® 1502, cableado estándar de 4 pines,y Inconel® X-750 diafragma mojado Modelos 434/435/437 Wing Union/Hammer Union Sensores de presión están diseñados para aplicaciones de petróleo y gas exigentes, así como para sistemas de estimulación y circulaciónSe construyen como un conjunto de acero inoxidable totalmente soldado con el diafragma del sensor y el ajuste de unión del ala mecanizados como una sola parte.que proporciona integridad hermética y minimiza la fuga de medios en comparación con las piezas de varias piezasEl diafragma de detección de presión aislado minimiza el desplazamiento cero durante el martillado y elimina la deriva de señal a largo plazo en el campo.Las piezas de acoplamiento compatibles con Wing Union 2202 y 2202 están mecanizadas con Inconel® X-750, o Inconel® 718 conforme a la NACE, que permite su uso con medios abrasivos y corrosivos.La conexión eléctrica de acero inoxidable patentada por Honeywell proporciona una contención de presión secundaria mejoradaProcesos de ensamblaje especiales proporcionan un mayor impacto y vibración para un rendimiento confiable en el campo.
060-P459-03 Las condiciones de los productos
Sensor de presión Wing Union modelo 437 (amplia apertura), 10000 psi, ±0,2% de precisión FSS, compensado por la temperatura, calibración de derivación de un cable,La serie MS es compatible con terminación eléctrica de 4 pines (32A-14S-2P-10-M2), puerto de presión Weco® 1502, cableado estándar de 4 pines,y Inconel® X-750 diafragma mojado Modelos 434/435/437 Wing Union/Hammer Union Sensores de presión están diseñados para aplicaciones de petróleo y gas exigentes, así como para sistemas de estimulación y circulaciónSe construyen como un conjunto de acero inoxidable totalmente soldado con el diafragma del sensor y el ajuste de unión del ala mecanizados como una sola parte.que proporciona integridad hermética y minimiza la fuga de medios en comparación con las piezas de varias piezasEl diafragma de detección de presión aislado minimiza el desplazamiento cero durante el martillado y elimina la deriva de señal a largo plazo en el campo.Las piezas de acoplamiento compatibles con Wing Union 2202 y 2202 están mecanizadas con Inconel® X-750, o Inconel® 718 conforme a la NACE, que permite su uso con medios abrasivos y corrosivos.La conexión eléctrica de acero inoxidable patentada por Honeywell proporciona una contención de presión secundaria mejoradaProcesos de ensamblaje especiales proporcionan un mayor impacto y vibración para un rendimiento confiable en el campo.
Los datos de las autoridades competentes deberán estar disponibles para su uso.
Sensor de presión Wing Union modelo 437 (amplia apertura), 15000 psi, ± 0,2% de precisión FSS, con compensación de temperatura, con calibración de derivación de un cable,La serie MS es compatible con terminación eléctrica de 4 pines (32A-14S-2P-10-M2), puerto de presión Weco® 1502, cableado estándar de 4 pines,y Inconel® X-750 diafragma mojado Modelos 434/435/437 Wing Union/Hammer Union Sensores de presión están diseñados para aplicaciones de petróleo y gas exigentes, así como para sistemas de estimulación y circulaciónSe construyen como un conjunto de acero inoxidable totalmente soldado con el diafragma del sensor y el ajuste de unión del ala mecanizados como una sola parte.que proporciona integridad hermética y minimiza la fuga de medios en comparación con las piezas de varias piezasEl diafragma de detección de presión aislado minimiza el desplazamiento cero durante el martillado y elimina la deriva de señal a largo plazo en el campo.Las piezas de acoplamiento compatibles con Wing Union 2202 y 2202 están mecanizadas con Inconel® X-750, o Inconel® 718 conforme a la NACE, que permite su uso con medios abrasivos y corrosivos.La conexión eléctrica de acero inoxidable patentada por Honeywell proporciona una contención de presión secundaria mejoradaProcesos de ensamblaje especiales proporcionan un mayor impacto y vibración para un rendimiento confiable en el campo.

Valor para los clientes

Durabilidad:Los accesorios compatibles con Weco® Wing Union están mecanizados con Inconel® X-750, o opcionalmente con Inconel® 718 conforme a la NACE, lo que permite su uso con medios abrasivos y corrosivos.Opción de jaula protectora proporciona protección de conexión eléctrica.
Confiable:El conjunto de acero inoxidable totalmente soldado, las clasificaciones de choque/vibración y el diafragma aislado de detección de presión aumentan la confiabilidad.
Es preciso:La opción de alta precisión proporciona confianza en el valor de presión medido real, especialmente para cambios de presión más pequeños, lo que permite ajustes de operación de perforación según sea necesario.
Disponibilidad y servicio:La fabricación y el soporte globales permiten a Honeywell proporcionar rápidamente productos personalizados, ayudando a los clientes a cumplir con los plazos del proyecto.

Productos

En el caso de los productos

• La precisión máxima es de ±0,1 % FSS BFSL (modelo 435); la precisión estándar es de ±0,2 % FSS BFSL (modelos 434/435/437)
• Construcción totalmente soldada en una sola pieza, herméticamente sellada, de acero inoxidable
• Puertos de presión de apertura estándar (modelo 434/435) y de apertura ancha (modelo 437) disponibles para soportar mezclas de medios con altas viscosidades
• Las piezas mojadas con Inconel® X-750 o Inconel® 718 (conforme a la NACE) proporcionan una durabilidad adicional con medios abrasivos o corrosivos
• Se admiten múltiples conectores eléctricos
• La opción de calibración de derivación de alta precisión permite a los usuarios validar la señal de desplazamiento en el campo, asegurando que el sensor esté activamente conectado al sistema.opciones de un cable y dos cables disponibles
• Opción de jaula protectora proporciona protección adicional de la conexión eléctrica y aumenta la durabilidad
• Protección RFI/EMI
• Seguridad intrínseca: certificación CFMUS/ATEX/IEC Ex
• Aprobación CE

En cuanto a la fecha de su llegada

• Acidificación
• Dispositivo de estrangulamiento
• Fracturación y cementación
• Medición durante la perforación (MWD)
• Bombas de barro / explotación maderera de barro
• Desarrollo y extracción de nuevos pozos
• Perforación de petróleo y gas
• Camiones de servicio y de cemento
• Topo de apoyo
• Estimulación
• Medición de la cabeza del pozo

Parámetro
