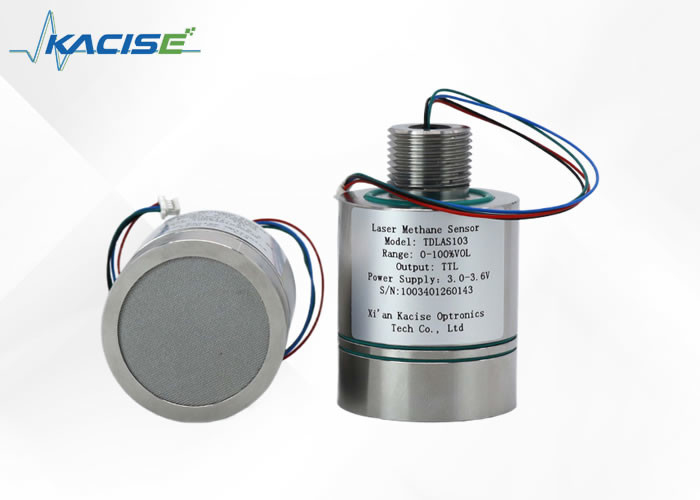

Sensor de gas de metano de precisión TD LAS basado en detector láser de metano,Peso del producto 255 g

Introducción

El sensor de metano láser de 3,3 V se desarrolla sobre la base de la espectroscopia de absorción de gas láser sintonizable (TD-LAS), que utiliza 1653.Laser de 7 nm para detectar el gas metano mediante la absorción del espectro característico de "huellas digitales"Basado en la combinación de absorción directa y tecnología de espectroscopia de absorción de modulación de longitud de onda,y el diseño de la estructura de la vía óptica de tipo "N", larga trayectoria óptica de absorción, alta sensibilidad y precisión de detección;Elegir el rendimiento a baja temperatura de los dispositivos de detección láser y fotoeléctricos y el algoritmo de corrección de compensación de temperatura con una temperatura amplia, la adaptabilidad al medio ambiente es fuerte; Interfaz de instalación de rosca estándar y diseño de protocolo de comunicación estándar, una fuerte similitud.

Como componente principal del monitor de gas de metano, el producto puede utilizarse ampliamente en el espacio subterráneo, la industria gastronómica,industria química industrial y minas de carbón y otros campos de detección de fugas de gas metano.

Características

• las condiciones de trabajoAlta precisión de detección

Tecnología de modulación directa y de longitud de onda combinada con diseño de trayectoria óptica doblada, error de medición ≤ ± 6% valor verdadero @ 25°C

• las condiciones de trabajoBuena adaptabilidad al medio ambiente

Algoritmo de corrección de compensación de temperatura amplio, puede cumplir con la aplicación de -40 ~ + 70 °C

• las condiciones de trabajoFuerte antiinterferencia

Tecnología de detección de absorción láser de metano "espectro de huellas dactilares", antienvenenamiento, antivapor de agua y otras interferencias de gases;

• las condiciones de trabajoProtección estructural fuerte

Diseño de material de acero inoxidable, cumple el nivel de resistencia a las explosiones Exia IIC T6 Ga

• las condiciones de trabajoBajo coste

Larga vida útil, bajo consumo de energía, diseño modular, fácil de integrar

Las dimensiones

Parámetros técnicos:

Aplicaciones:

a) El sensor emite continuamente la concentración de metano medida, la temperatura medida, la presión medida, la intensidad de la señal láser,temperatura de funcionamiento del láser y código de falla a través del puerto serie TTL estándar

b) Tiene una función de auto-prueba, que puede detectar si el láser, el detector fotoeléctrico y el sensor de estabilización de voltaje son normales, lo que ayuda a eliminar el punto de falla.

Interfaz de comunicación y definición

Forma de la interfaz: SH1.0mm/4P

Duración del cable: 200 mm

Protocolo de comunicación

(1) Configuración de la interfaz de comunicación

Puerto serie UART: tasa de Baud: 115200, bits de datos: 8 bits,

Bit de parada: 1 bit, bit de paridad: sin verificación

(2) Descripción del protocolo de comunicación

Después de que el sensor se enciende, pasa por un período de preprocesamiento (6-10s) y luego comienza a emitir periódicamente (1Hz) una cadena de longitud fija.

Análisis de la cadena de salida (muestra):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: el cabezal del marco;

+000.00: valor de concentración de metano, con dos decimales reservados, unidad % vol.

- ¿Qué es eso?0: la temperatura del ambiente, en unidad °C;

1006.22: la presión ambiental, en unidades hPa;

16.1: la intensidad de la luz láser y el rango efectivo 3.6 21.6;

006.0: factor de aumento, rango normal de 1.0 a 126.0;

00: códigos de fallas

01: señal óptica anormal; 02; temperatura ambiente o presión anormal; señal óptica demasiado fuerte; 04 anomalía de la temperatura del láser;

05: la señal de luz es demasiado débil;

13: xor código de verificación

Código de error

Precauciones

a) La tensión de trabajo del sensor es de 3,3 V y el nivel de interfaz en serie es de 3,3 V;

b) el sensor contiene componentes ópticos de precisión, por favor evite una colisión violenta;

c) Condiciones del entorno de trabajo: -40°C ~ +70°C

d) Humedad relativa 0­99% RH (sin condensación).

Nota: La tensión de trabajo del sensor es de 3,3 V. Está prohibido conectar al sensor la tensión de alimentación superior a 3,6 VDC para evitar daños en el sensor.

Apoyo y servicios:
El soporte técnico y los servicios del producto de detector de gases incluyen:

Asistencia técnica experta para la solución de problemas
Servicios de reparación y mantenimiento
Servicios de calibración y ensayo para garantizar lecturas precisas
Documentación y manuales del producto
Asistencia en la selección y personalización de productos
Nuestro objetivo es garantizar que nuestros clientes reciban el más alto nivel de soporte y servicio para mantener sus sensores de detectores de gas funcionando de manera eficiente y efectiva.

Embalaje y envío:
Embalaje del producto:
Unidad de detección de gases
Manual del usuario
Material de montaje
Certificado de calibración
Información sobre el envío:
Tiempo de entrega previsto: 5-8 días hábiles
