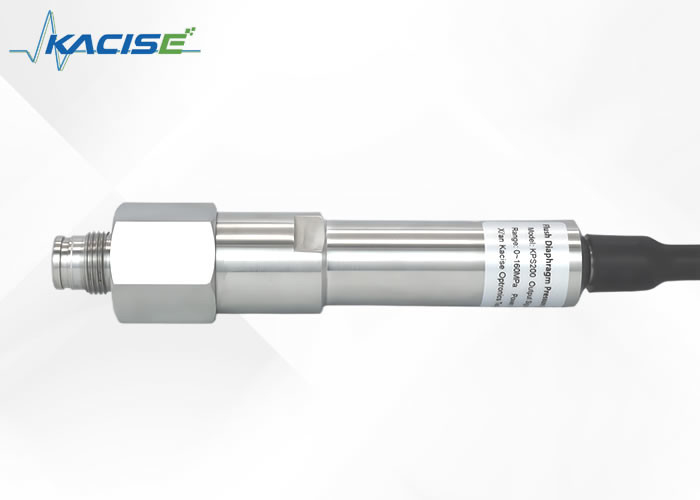

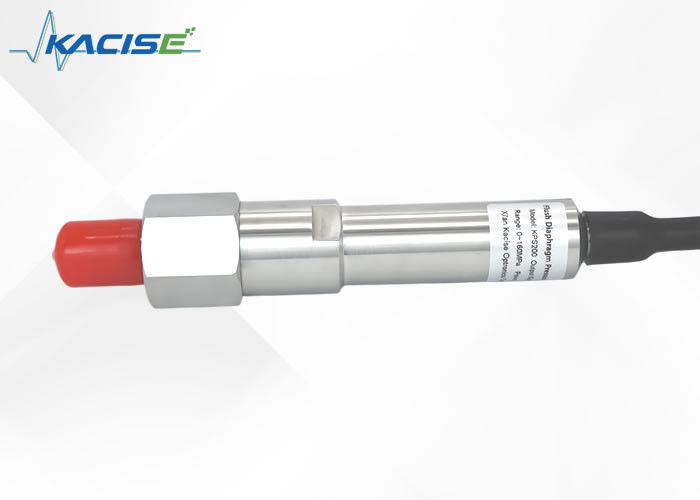

Transmisor de presión de membrana de descarga KPS200
1.Introducción
El transmisor de presión de alta presión del tensiónímetro es otro resultado de la introducción y digestión de la tecnología de productos extranjeros por parte de nuestra empresa.y tiene las características de alta respuesta, alta precisión, estructura sólida, resistencia a la corrosión, resistencia a las vibraciones, alto rendimiento y alto costo.
El producto se utiliza ampliamente en la industria petrolera, especialmente para la medición de alta presión de bombas de barro importadas, camiones de fracturación,Los productos de la industria de la construcción, la fabricación y el suministro de electricidad se encuentran en el ámbito de aplicación de la legislación comunitaria.
Este tipo a prueba de explosión cumple los requisitos de las normas GB3836.1-2010 y GB3836.4-2010 y ha obtenido un certificado a prueba de explosión.
El producto a prueba de explosión es adecuado para las ocasiones en que puedan aparecer gases explosivos. Las zonas a prueba de explosión correspondientes son la Zona 1 y la Zona 2, y el gas típico representativo es el propano.
2.Dimensión
3Especificaciones técnicas
| Rango de medición |
0~30...160MPa |
| Sobrecarga |
1.5 veces la presión a escala completa (máximo 160 MPa) |
| No linealidad |
± 0,5% FS |
| Error cero |
± 1% FS |
| Error de rango completo |
± 1% FS |
| Resistencia al aislamiento |
250Ω@250V CC |
| Temperatura de funcionamiento |
-30 ~ 70 °C |
| Tipo a prueba de explosión |
-30 a 60 °C |
| Temperatura de almacenamiento |
-40 ~ 70 °C |
| Fuente de alimentación |
12 ~ 28VDC |
| Señales de salida |
4 ~ 20m ADC (segunda línea) |
| Resistencia a la carga |
≤ (U-12)/0,02Ω (segunda línea) |
| Protección del recinto |
Protección IP65 |
| Conexión eléctrica |
Las partidas de las máquinas de la partida 8411 incluyen: |
| Cubierta electrónica |
Acero inoxidable 304 |
| Contenedor de sensores (diafragma sensible a la presión) |
Acero inoxidable 17-4PH |
| Las focas |
De caucho nitrilo, almohadilla de cobre |
4- Transporte, embalaje y almacenamiento
4.1 Transporte
Compruebe si el instrumento se ha dañado durante el transporte.
4.2 Envasado y almacenamiento
No quite el embalaje antes de su instalación.
4.3 Condiciones de almacenamiento permitidas:
Temperatura de almacenamiento: -40 ~ + 70 °C
Humedad de almacenamiento: 45% a 75% de humedad relativa (sin condensación)
5. Instalación
El elemento sensible a la presión utilizado en este producto transmite la presión a través del diafragma sensible a la presión.
▶ No toque el interior de la interfaz de presión de ninguna manera.
5.1 Preparación para la instalación
Compruebe que el transmisor tenga un buen aspecto;
La superficie de sellado de la interfaz de presión del transmisor está limpia e intacta.
Considerar la aplicabilidad del medio medido;
La temperatura ambiente y la temperatura media deberán estar dentro de las especificaciones técnicas del producto.
Hay suficiente espacio para una instalación eléctrica segura.
5.2 Método de instalación y sellado del transmisor: hilo recto, superficie de sellado con anillo de sellado
El hilo interno de la instalación:
La profundidad del hilo interno de la instalación del transmisor deberá ser mayor que la longitud del hilo.
5.3 Sistema eléctrico del transmisor
Para garantizar el nivel de protección del producto, asegúrese de bloquear el conector durante la conexión eléctrica.
Fuente de alimentación: véase la etiqueta del producto para más detalles (la fuente de alimentación debe cumplir los requisitos de las normas pertinentes y el sistema de alimentación debe ser fiable.) El transmisor a prueba de explosión intrínsecamente seguro es alimentado por una barrera de seguridad.
Requisitos de conexión eléctrica: Seleccione un cable con un diámetro que coincida con la glándula del cable de enchufe, y la glándula del cable y el enchufe deben estar intactos.
Requisitos de conexión eléctrica: véase la etiqueta del producto para la definición del cableado
Definición del pin del producto:
Negro: fuente de alimentación V+
Rojo: salida de señal OUT (sistema de dos cables)
6Desmontaje, mantenimiento, limpieza y reparación
6.1 Desmontaje del producto
El transmisor se utiliza en lugares peligrosos como tóxicos, dañinos, de alta temperatura y alta presión.
▶ Siga las especificaciones de funcionamiento correspondientes.
▶ Use el equipo de protección necesario.
El transmisor de presión debe estar comprimido y apagado, desconectar la conexión eléctrica y usar una llave inglesa para retirarlo.
6.2 Mantenimiento
El transmisor no requiere mantenimiento durante el uso normal y solo lo realiza el fabricante.
Cuando se utilicen transmisores a prueba de explosiones, el funcionamiento inadecuado hará que el rendimiento a prueba de explosiones falle.
▶ Los productos a prueba de explosiones intrínsecamente seguros no pueden sustituir componentes o estructuras de circuitos para evitar afectar el rendimiento a prueba de explosiones del producto.
6.3 Limpieza
Usar el agente de limpieza equivocado dañará la etiqueta del producto.
▶ No utilice agentes de limpieza irritantes.
▶ No utilice utensilios de limpieza dañinos o afilados.
▶ No use trapos o esponjas abrasivos.
Antes de limpiar el producto, el transmisor de presión debe estar despresurizado y apagado.Limpie la superficie del transmisor con un paño suave y húmedo.
6.4 Reparación
Los medios residuales pueden causar lesiones personales, daños a la propiedad y daños al medio ambiente
Los medios residuales en el transmisor de presión desmontado pueden causar daños al personal, al medio ambiente y al equipo.
▶ Con sustancias peligrosas, incluidos los datos de seguridad de los medios correspondientes.
Al transportar el transmisor de presión, por favor preste atención a los siguientes puntos:
Todos los instrumentos entregados no deben contener sustancias peligrosas (como ácidos, álcalis, soluciones, etc.) y deben limpiarse antes de devolverlos.se utilizará el embalaje original o el embalaje de transporte adecuado.
6.5 Eliminación
La manipulación inadecuada del producto puede causar daños al medio ambiente.
Elimine los componentes del transmisor y los materiales de embalaje de una manera compatible con el medio ambiente y de conformidad con las normas nacionales de eliminación de residuos.
7. Las fallas
En caso de avería en el transmisor, comprobar primero si el transmisor está correctamente instalado desde la conexión de presión y la conexión eléctrica.
Las fallas y soluciones más comunes son las siguientes:
| La culpa |
Causas |
Solución |
| No hay señal de salida |
Rotura del cable |
Revisa la conexión. |
| La señal excede la escala completa. |
Se ha superado el límite de sobrevolución |
Observar el rango de sobrevoltaje permitido |
| El error de la señal es grande. |
Temperatura ambiente superada |
Uso dentro del rango de temperatura permitido |
| Cambios de presión, la salida es constante |
Daño del transmisor |
Reemplace el transmisor. |
| Salto de señal |
Fuente de interferencia EMC en el emplazamiento, como el convertidor de frecuencia |
Utilice un cable blindado |
