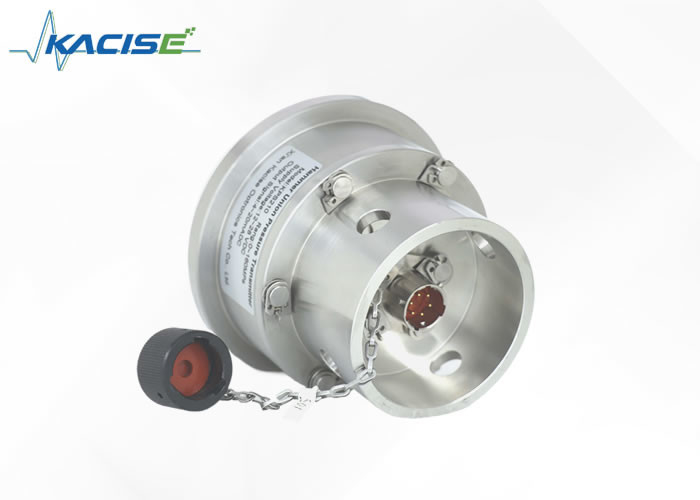

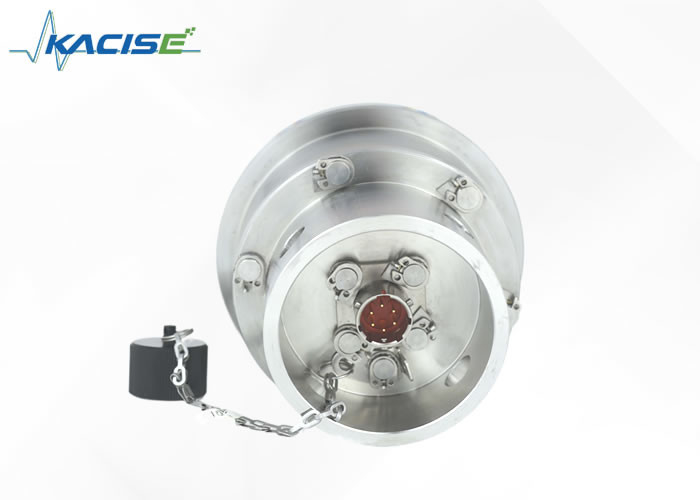

KPS210 Sensores de presión de la unión del martillo
1.Introducción
El transmisor de alta presión del medidor de deformación KPS210 es un nuevo producto que integra tecnología avanzada extranjera y tecnología de fabricación de sensores domésticos.Es otra cristalización de la introducción de nuestra empresa y la digestión de tecnología de productos extranjerosEl sensor adopta una medida de tensión de alta precisión, de gran resistencia y una tecnología de diafragma única en el país.y tiene las características de alta respuesta, alta precisión, estructura fuerte, resistencia a la corrosión, resistencia a las vibraciones, alto rendimiento y alto costo.
El producto se utiliza ampliamente en equipos de perforación de la industria petrolera, especialmente para la medición de alta presión de vehículos de fracturación y cementado importados.Es el transmisor preferido para sustituir los productos importados.
Este tipo a prueba de explosión cumple con los requisitos de las normas GB3836.1-2010 y GB3836.4-2010, y ha obtenido el certificado a prueba de explosión.
El producto a prueba de explosión es adecuado para ocasiones en las que pueden aparecer gases explosivos. Las zonas a prueba de explosión correspondientes son la Zona 1 y la Zona 2, y su gas típico representativo es el propano.
2.Dimensión
3Parámetros técnicos
| Rango de medición |
0~30...160MPa |
| Sobrecarga |
1.5 veces la presión a escala completa (máximo 160 MPa) |
| No linealidad |
± 0,5% FS |
| Error cero |
± 1% FS |
| Error de rango completo |
± 1% FS |
| Resistencia al aislamiento |
250 M°C@250 V de corriente continua |
| Temperatura de funcionamiento |
-30 ~ 70 °C |
| Tipo a prueba de explosión |
-30 a 60 °C |
| Temperatura de almacenamiento |
-40 ~ 70 °C |
| Fuente de alimentación |
12 ~ 28VDC |
| Señales de salida |
4 ~ 20m ADC (segunda línea) |
| Resistencia a la carga |
≤ (U-12)/0,02Ω (segunda línea) |
| Protección del recinto |
Protección IP65 |
| Conexión eléctrica |
Las partidas de las máquinas de la partida 8411 incluyen: |
| Seguridad intrínseca |
Ex ib IIB T6 Gb |
| Parámetros intrínsecos de seguridad |
Si el valor de la corriente es igual a la corriente de corriente, el valor de la corriente de corriente es igual a la corriente de corriente. |
| Cubierta electrónica |
Acero inoxidable 304 |
| Contenedor de sensores (diafragma sensible a la presión) |
Acero inoxidable 17-4PH |
| Las focas |
caucho nitril o soldadura |
4- Transporte, embalaje y almacenamiento
4.1 Transporte
Compruebe si el instrumento se ha dañado durante el transporte.
4.2 Envasado y almacenamiento
No quite el embalaje antes de su instalación.
4.3 Condiciones de almacenamiento permitidas:
Temperatura de almacenamiento: -40 ~ + 70 °C
Humedad de almacenamiento: 45% a 75% de humedad relativa (sin condensación)
5. Instalación
El elemento sensible a la presión utilizado en este producto transmite la presión a través del diafragma sensible a la presión.
▶ No toque el interior de la interfaz de presión de ninguna manera.
5.1 Preparación para la instalación
Compruebe que el transmisor tenga un buen aspecto;
La superficie de sellado de la interfaz de presión del transmisor está limpia e intacta.
Considerar la aplicabilidad del medio medido;
La temperatura ambiente y la temperatura media deberán estar dentro de las especificaciones técnicas del producto.
Hay suficiente espacio para una instalación eléctrica segura.
5.2 Método de instalación y sellado del transmisor: Unión 2 ¢#1502
5.3 Sistema eléctrico del transmisor
Para garantizar el nivel de protección del producto, asegúrese de bloquear el conector durante la conexión eléctrica.
Fuente de alimentación: véase la etiqueta del producto para más detalles (la fuente de alimentación debe cumplir los requisitos de las normas pertinentes y el sistema de alimentación debe ser fiable.) El transmisor a prueba de explosión intrínsecamente seguro es alimentado por una barrera de seguridad.
Requisitos de conexión eléctrica: Seleccione un cable con un diámetro que coincida con la glándula del cable de enchufe, y la glándula del cable y el enchufe deben estar intactos.
Requisitos de conexión eléctrica: véase la etiqueta del producto para la definición del cableado
Definición del pin del producto:
A (rojo): fuente de alimentación V+
B (negro): salida de señal OUT (sistema de dos cables)
C: vacío
D: vacío
E (amarillo): restablecimiento + (calibración)
F (blanco): restablecimiento - (calibración)
5.4 Precauciones de uso del transmisor de seguridad intrínseca para entornos de gases explosivos
Cuando se utilicen transmisores a prueba de explosión intrínsecamente seguros en entornos de gases explosivos para la conexión eléctrica,deben combinarse con barreras de seguridad para formar un sistema a prueba de explosiones intrínsecamente seguroLa barrera de seguridad y la fuente de alimentación se colocan en un área segura, y el transmisor intrínsecamente seguro se coloca en un área peligrosa.
5.5 Precauciones de uso del transmisor de seguridad intrínseca para entornos de gases explosivos
Cuando se utilicen transmisores a prueba de explosión intrínsecamente seguros en entornos de gases explosivos para la conexión eléctrica,deben combinarse con barreras de seguridad para formar un sistema a prueba de explosiones intrínsecamente seguro. Las barreras de seguridad y las fuentes de alimentación deben colocarse en el área segura, y los transmisores intrínsecamente seguros deben colocarse en el área peligrosa.
El sistema intrínsecamente seguro de salida 4~20mADC de dos cables se muestra de la siguiente manera:
La capacidad distribuida máxima admisible Cc=Co-Ci, la inductancia distribuida máxima admisible Lc=Lo-Li del cable de conexión del sistema entre el transmisor y la barrera de seguridad.
La capacidad distribuida máxima admisible Cc=Co-Ci,
La inductancia distribuida máxima permitida Lc=Lo-Li.
Co≥Ci+Cc Lo≥Li+Lc
OU ≤ UUi Io ≤ I Po ≤ Pi
La barrera de seguridad puede seleccionarse libremente por el usuario, siempre que los parámetros cumplan los requisitos anteriores y dispongan de un certificado de resistencia a las explosiones.La instalación y el uso de la barrera de seguridad deben realizarse de acuerdo con el manual de instrucciones de la barrera de seguridad..
6Apoyo y servicios:
Nuestro producto de sensor de presión de precisión viene con soporte técnico y servicios integrales para garantizar que tenga la mejor experiencia con nuestro producto.Nuestros servicios de apoyo incluyen guía de instalaciónNuestro objetivo es asegurarnos de que usted obtenga el máximo provecho de nuestro producto Sensor de Presión de Precisión y alcance los resultados deseados.
7Envasado y envío:
Embalaje del producto:
- 1 Sensor de presión de precisión
- Manual del usuario
- Acolchado de espuma de protección
Envío:
- Envío por vía terrestre estándar
- Tiempo de entrega previsto: 5-7 días hábiles
- La información de seguimiento se proporcionará por correo electrónico
