KDF1200 Medidor de flujo Doppler portátil 1 mm/s Resolución 7.2V15V Rango de flujo 0.02m/s5.00m/s

1.Introducción

Principio del medidor de flujo Doppler: Cuando la fuente de sonido ultrasónico y el observador se mueven en relación el uno con el otro,la frecuencia recibida por el observador será diferente de la frecuencia de la fuente de sonido ultrasónicoPor lo tanto, las pequeñas partículas y pequeñas burbujas que se mueven con el agua en relación con el transductor ultrasónico también cambiarán la frecuencia de recepción del transductor,y aumentar con el aumento de la velocidad de movimiento suspendido en el aguaSe mide así el desplazamiento de frecuencia Doppler, y también se mide el caudal del agua en el punto donde se encuentra el medidor de corriente Doppler.Multiplicar por el área de la sección transversal del canal para obtener la información de flujo.

Se utiliza principalmente en canales abiertos de riego, tuberías de alcantarillado municipales, cuencas hidrológicas y otras ocasiones.Es particularmente adecuado para ocasiones de bajo nivel de agua y puede funcionar cuando el nivel del agua excede los 15 cmEn las tuberías y canales normales, la profundidad del agua se mide por el sensor de presión del medidor de caudal, y el caudal se mide por el sensor ultrasónico para calcular el caudal.

Debido a que la medición del caudal Doppler requiere la velocidad de propagación del sonido en el agua, y la velocidad de propagación del sonido en el agua está estrechamente relacionada con la temperatura del agua,un sensor de temperatura incorporado para la medición de la temperatura, y luego se corrige la velocidad del sonido.

La medición de la profundidad del nivel del líquido utiliza un sensor de presión para medir la distancia desde el sensor de flujo hasta la superficie del líquido.

El dispositivo portátil almacena modelos de perfiles de canal trapezoidales, rectangulares, circulares y otros, que pueden calcular fácilmente el caudal de los canales comunes.

2.Características

• Se adopta el protocolo de comunicación Modbus, y se utiliza el bus RS485 para comunicarse con el dispositivo de mano.
• El equipo de sensores submarinos es fácil de instalar.
• Todo el equipo está diseñado electrónicamente, con fuente de alimentación de alto voltaje, bajo consumo de energía y sin piezas mecánicas.alta fiabilidad, y una fuerte antiinterferencia.
• Amplia gama de aplicaciones. Se puede utilizar en diversos ambientes acuáticos, desde el agua del grifo hasta el agua del río Amarillo.
• El caparazón está hecho de plástico de PVC, que puede impermeabilizar y sellar eficazmente
• con una capacidad de carga superior a 300 W,

3.Especificaciones técnicas

4.Introducción a las funciones y botones del instrumento

4.1 Ubicación y introducción de la función del conector de la cáscara del host

El dispositivo portátil tiene dos tomas, una es una toma de tres núcleos para alimentar la batería recargable interna. La otra es una toma de cinco núcleos para conectar el medidor de corriente Doppler submarino.

Enchufe RS232: El enchufe de puerto serie estándar DB9 en la parte inferior del dispositivo de mano se utiliza para la comunicación con el ordenador.

Pantalla de visualización de host: la caja rectangular en la mitad superior del dispositivo de mano es la pantalla de visualización, donde se muestran los datos y las interfaces de operación.

Panel de control del host: la mitad inferior del host es el panel de control para que los usuarios puedan operar y controlar el instrumento.

4.2 Introducción clave

Este instrumento tiene un total de seis tipos de teclas funcionales, como se muestra a continuación:

1. Llamador de encendido/apagado I/O: Cuando el encendido, I/O es la llave de encendido/apagado, presione y mantenga presionado durante 3 segundos, suelte, y se encenderá.

Cuando se apaga, debe volver a la interfaz principal inicial, presione y mantenga presionado durante 3 segundos, suelte, la pantalla LCD se apaga y confirme el apagado.

2.▲ y ▼: pueden utilizarse para el tiempo de muestreo de trabajo, el tiempo de intervalo de trabajo, la entrada de parámetros, el movimiento hacia arriba y hacia abajo, etc.;

3. Clave de retorno ESC: puede volver a la interfaz anterior del sistema.

4. Clave de confirmación ENTER: confirma o guarda los parámetros de entrada.

5. Claves numéricas: hay diez claves de entrada de números 0, 1, 2, 4, 5, 6, 7, 8, 9, que se utilizan para diversos ajustes digitales.

6. borrar clave DEL: borrar ciertos datos.

5. Conexión de instrumentos

1. Utilice energía de CA (primero uso): por favor saque el cargador de la batería accesorio

Introduzca el enchufe de corriente continua en el conector de carga (conector de tres pines) del dispositivo de mano, y el enchufe de CA en el otro extremo en el enchufe de CA 220V.se recomienda que el dispositivo de mano esté apagadoObserve el indicador LED del cargador para ver si está completamente cargado.

Nota: Se recomienda utilizarlo después de haber sido cargado por primera vez.

2. Antes de utilizar el instrumento, el sensor de caudal debe conectarse al receptor portátil de agua para formar un sistema completo.el enchufe de cinco núcleos en un extremo del cable se inserta en el enchufe de cinco núcleos de la unidad de manoEl instrumento sólo puede funcionar correctamente después de haber sido insertado y apretado.

6.Instrucciones de operación

6.1 Encendido y apagado

Durante el funcionamiento de encendido, la tecla de E/S es la tecla de encendido/apagado.Usted debe volver a la interfaz principal inicial, presione y mantenga la tecla de E/S durante 5 segundos, suelte, la pantalla LCD se apaga y el apagado está confirmado.

Después de encenderse, se muestra el logotipo de la empresa y el modelo del producto.

En el menú principal de la interfaz, dividido en tres tipos de funciones: configuración, colección, consulta.

6.2 Operación de ajuste de parámetros

En el menú principal, seleccione 1 para ingresar la configuración de parámetros para ingresar a la interfaz de configuración de parámetros.

1. Configuración de tiempo

Puede configurar la hora introduciendo el año, mes, día, hora, minuto y segundo. El dispositivo viene con una batería de botón dedicada para el reloj en tiempo real. Cuando el dispositivo está apagado, el añoel mes, día, hora, minuto y segundo continúan funcionando.

2Ponga el punto cero.

El cliente puede establecer el punto de partida de la tasa de flujo cero, por ejemplo, los datos de medición reales del instrumento de medición es de 0,02 cm/s. Si el usuario desea utilizar esta tasa de flujo como tasa de flujo cero,puede entrar 0La velocidad de flujo se puede calcular a partir de 0,02 cm/s. En general, se puede establecer a 0.

3Compensación del nivel de liquidez

En el uso real, la posición de instalación del medidor de caudal Doppler no es necesariamente en la parte inferior del canal, sino en una posición que puede representar la tasa de flujo general del canal.si está instalado a 30 cm del fondo del canal, la profundidad del agua medida en el caudalímetro Doppler es en realidad la distancia desde la superficie del agua hasta la posición de la instalación.es necesario introducir el valor de compensación del nivel líquidoSi el punto de instalación se encuentra a 30 cm del fondo del canal, deberá introducirse 0,3 metros en la compensación del nivel de líquido.se suma el valor de profundidad del agua medido por el medidor de caudal Doppler al valor de compensación del nivel del líquido para obtener la verdadera profundidad del canal.

4. Selección del canal

Son secciones rectangulares, trapezoidales y circulares, respectivamente.

5. Configuración de dirección

Cuando se miden las velocidades de flujo en diferentes lugares, los usuarios pueden establecer los números correspondientes para diferentes lugares.los números se almacenan junto con los datos para su posterior identificación y observación.

6. Intervalo de muestreo

Se puede ajustar el intervalo de funcionamiento entre cada una de las dos mediciones del caudalímetro.

6.3 Operación de medición y visualización de datos

En el menú principal, seleccione 3 para entrar en la interfaz de configuración de parámetros.

En esta interfaz, la velocidad de flujo actual y la velocidad de flujo se puede cambiar. Para almacenar, presione la tecla Enter para almacenar la hora actual, estación, velocidad de flujo, nivel de líquido, flujo instantáneo,y el flujo acumulado en la memoria.

6.4 Registro de las operaciones de consulta

En el menú principal, seleccione 3 para entrar en la interfaz de configuración de parámetros.

1. Seleccione 1 interfaz de consulta, ingrese los datos de consulta, puede ver los datos históricos almacenados, incluyendo el número de sitio, tiempo de almacenamiento, velocidad de flujo, nivel de líquido, segundo flujo, flujo acumulado,Presione ESC para salir..

2. Seleccione 2 datos de interfaz de consulta limpios para entrar en la interfaz de datos limpios, presione Enter para borrar todos los datos históricos y no se puede restaurar, presione ESC para salir.

Al borrar datos, debido a la gran cantidad de 32M bytes de datos, toma varios minutos. No se apague en este momento. La interfaz le pedirá lo siguiente:

Cuando se eliminan los datos, se elimina la interfaz

3Cuando el dispositivo portátil está conectado al ordenador a través del puerto DB9 (tasa de transmisión 115200, bit de datos 8, parada es 1),todos los datos históricos pueden ser enviados al asistente de puerto serie para que el usuario los vea.

6.5 Ejemplo de operación

Asunción: Si el perfil del canal es trapezoidal, el medidor de corriente Doppler se coloca a 0,15 metros del cauce del río.

1. Al operar por primera vez, primero ingrese la interfaz de configuración de parámetros.

Puedes establecer la hora actual.

La configuración predeterminada del parámetro de punto cero es 0, si no hay un requisito especial, no se requiere ningún cambio.

A continuación, ingrese la selección del canal, seleccione trapezoidal y presione la tecla Enter para entrar en la interfaz de configuración de parámetros, establecer la longitud y el ángulo correspondiente del fondo,y presione ESC para salir después de completar la configuración.

Introduzca la interfaz de configuración de direcciones, establezca el número de dirección en 01, y presione la tecla ESC para salir una vez finalizada la configuración.Introducir la interfaz de intervalo de muestreo y establecer el intervalo de muestreo en 15SUna vez finalizado el ajuste, presione la tecla ESC para salir.

Después de completar la configuración del parámetro, presione ESC para volver a la interfaz principal, ingrese a la interfaz de recopilación de datos para ver el caudal en tiempo real, el nivel de líquido,segundo caudal y caudal acumulado.

En esta interfaz, si necesita almacenar los datos actuales, pulse la tecla Enter manualmente, y guarde una vez cada vez que la presione.Presione la tecla DEL para borrar los parámetros de la interfaz actual y reiniciar la medición.

7Requisitos de instalación

1. El cable de gas contiene un tubo de gas, por lo que no puede doblarse excesivamente para evitar que se rompa; no utilice el cable de gas como cuerda del medidor de caudal,y usar el cable de gas para arrastrar el medidor de flujo Doppler;

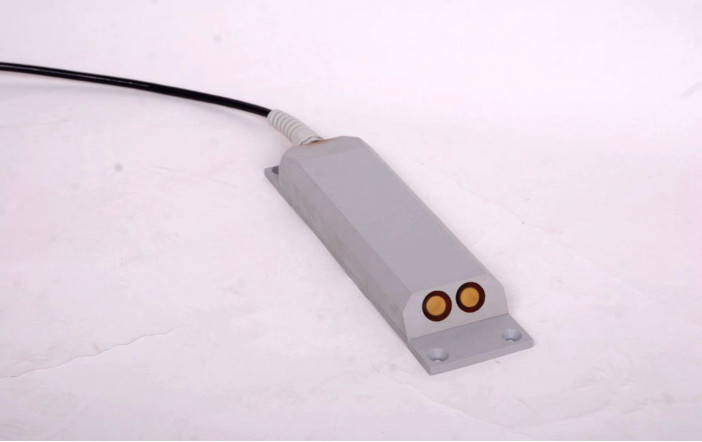

2. El transductor de ultrasonido circular situado delante de la sonda no puede ser impactado ni rayado;

3. La sonda de instrumentos debe evitarse la exposición al sol durante un largo tiempo para evitar que la temperatura sea demasiado alta y causar mal funcionamiento;

4. Cuando se utilice un medidor de caudal acústico Doppler en lugares con alta concentración de sedimentos,el limo en el transductor ultrasónico y el sensor de presión debe limpiarse regularmente para evitar que el limo obstruya el sensor de presión.

8- Mantenimiento y reparación diarios del instrumento

1Después de cada uso, el sensor debajo del agua debe limpiarse inmediatamente con agua dulce y limpiarse con un paño, volver a colocarse en la maleta original y todas las partes deben volver a colocarse en su lugar.

2El cable del instrumento debe evitar rascarse o perforarse por instrumentos afilados.

3. El instrumento y el equipo deben colocarse en un lugar ventilado y seco, y deben mantenerse alejados de sustancias corrosivas.

4La batería debe cargarse cuando se utilice por primera vez o cuando no se utilice durante mucho tiempo (debe cargarse con el cargador provisto con este instrumento).

5Cuando se utilice en días lluviosos, asegúrese de evitar que el host portátil esté expuesto a la lluvia directa.

9. Lista de embalaje del instrumento

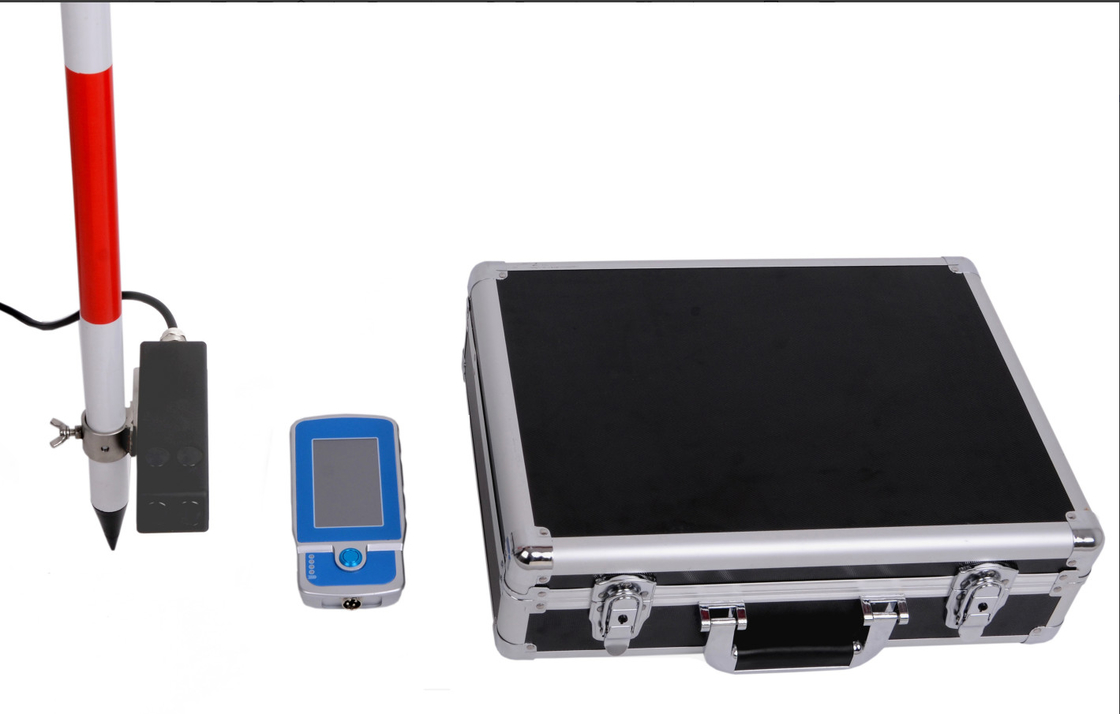

Todo el conjunto de medidores de caudal portátiles incluye:

Una maleta que contiene:

1. Doppler medidor de caudal 1;

2. Dispositivo de mano 1;

3. cargador de batería 1;

4. Cable de datos de serie 1;

5. varilla de medición 1 conjunto;

6. Manual del usuario 1 copia;

7Tarjeta de garantía del producto 1 copia
