¿ Qué?el queM.Nivel de radar de división anualSensor de la misma
1.Introducción
1.1 Descripción general del producto

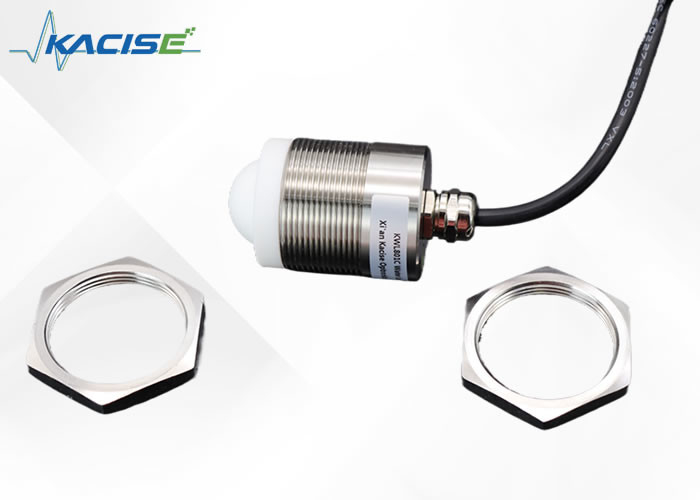

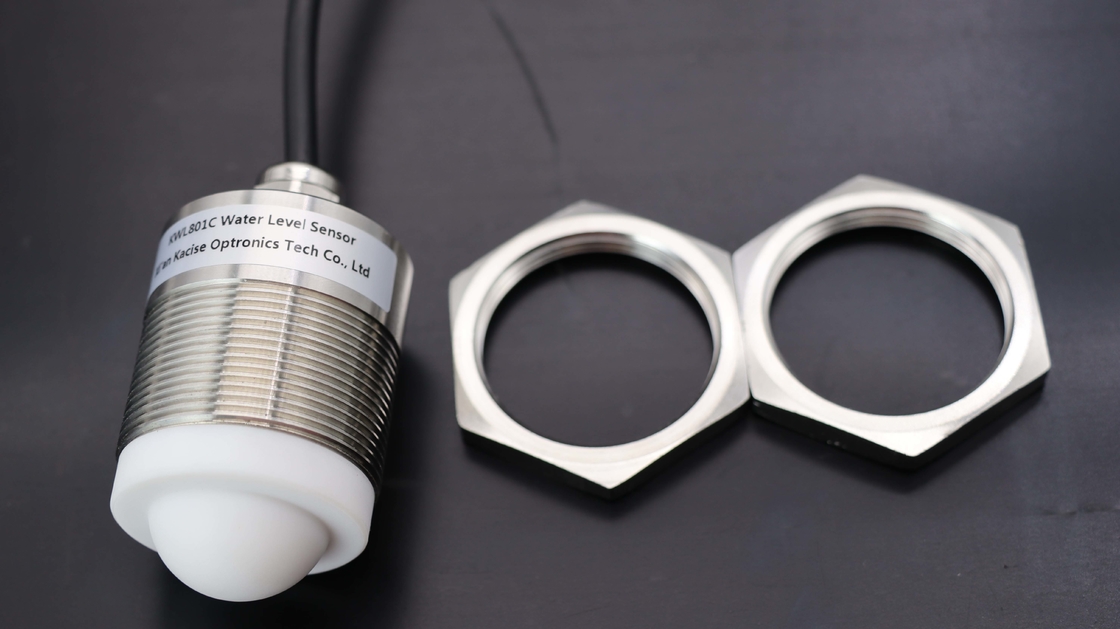

El sensor de nivel de radar KWL801C-RS485 se ajusta a las especificaciones estándar descritas en la norma nacional DB50/T 826-2017 para medidores de nivel.Su componente principal está diseñado con una impermeabilización IP68 completamente sellada.
El rango máximo de medición del producto se extiende hasta 40 metros, con un punto ciego mínimo de menos de 6 cm.
Debido a su mayor frecuencia y ancho de banda más amplio, logra una precisión superior.
1.2 Principio de detección
El sensor de nivel de radar se basa en el principio de reflexión en el dominio del tiempo (TDR).Cuando se encuentra con la superficie del medio medido, una parte del pulso del medidor de nivel de radar se refleja para formar un eco de retorno al transmisor de pulso a lo largo del mismo camino,y la distancia entre el transmisor y la superficie del medio medido es directamente proporcional al tiempo de propagación del pulso, por lo que se calcula la altura del nivel.
2.Características
- Basado en el chip de RF CMOS de onda milimétrica desarrollado por el propio
- Arquitectura de RF más compacta
- Una mayor relación señal-ruido
- Zona muerta más pequeña
- Ancho de banda de trabajo de 5 GHz
- Resolución de medición y precisión de medición más altas
- Menos influencia de la interferencia en el entorno de la instalación
- Más conveniente de instalación y
- Diseño moderno de una antena plana integrada
3Especificaciones técnicas
| Modelo |
Se aplicarán las siguientes medidas: |
Se aplicarán las siguientes medidas: |
Se aplicarán los siguientes requisitos: |
Se aplicará el procedimiento siguiente: |
| Frecuencia de medición |
80 GHz |
| Comunicación |
Se trata de un sistema de seguridad. |
| Frecuencia de adquisición |
≥ 200 ms/ configurable |
| Corriente de funcionamiento |
12V/14mA |
| Precisión de medición de la distancia |
± 2 mm |
| Protocolo de comunicación |
Modbus / Protocolo de texto |
| Ancho del haz de antena |
± 2,75° |
| Voltado de alimentación |
9 ~ 24 V |
| Rango de medición |
0.2 ~ 40m
0.18 ~ 30m
0.1 ~ 15/20m
0.06~3/5/10m
|
| Corriente de pulso de RF |
El valor de las emisiones de CO2 es el siguiente: |
| Humedad de trabajo |
0~95% |
| Tipo de hilo |
G hilo/ personalizado |
| Temperatura de trabajo |
-40 ~ 75 °C |
| Grado de resistencia al agua |
Protección IP68 |
| Peso neto |
0.6 kg |
4.Instrucciones de cableado
4.1 [versión RS485] Instrucciones de cableado
| Línea roja |
VCC (9~24V) fuente de alimentación |
| Línea negra |
El GND |
| Línea amarilla |
485-A |
| Línea verde |
485-B |
4.2 [Versión de puerto de red RJ45] Instrucciones de cableado
4.3 [versión RS232] Instrucciones de cableado
| Línea roja |
12 (6 ~ 28 V de alimentación) |
| Línea negra |
El GND |
| Línea amarilla |
TX |
| Línea verde |
RX |
4.4 [Versión TTL] Instrucciones de cableado
| Línea roja |
CCC de riesgo |
| Línea negra |
El GND |
| Línea amarilla |
TX |
| Línea verde |
RX |
5.Dimensión
6. FAQ
1P: ¿Puedo poner mi propio logotipo en el producto?
R: Claro. El logotipo puede imprimirse en la carcasa, y el nombre de la empresa puede grabarse en la placa de identificación.
2P: ¿Qué hay del control de calidad?
R: Todos los productos serán probados 3 veces antes de empacar.
3P: ¿Puedo liberar una orden de prueba, 1 pc por ejemplo?
R: Ciertamente, el pedido de prueba es aceptable. En general, tenemos modelos comunes en stock. La muestra se enviará dentro de 1 semana, después de recibir el pago.
4P: ¿Podría diseñar de acuerdo con mis requisitos?
R: Por supuesto, nuestro equipo diseñará para usted, para que nuestro medidor de flujo de leche funcione perfectamente en su extremo.
7Información de la empresa
Xi'an Kacise está certificado por ISO 9001-2008, GJB 9001B-2009, CE, seguridad intrínseca a prueba de explosiones y seguridad aislada a prueba de explosiones, etc.que aseguran que nuestros productos cumplen con las normas internacionales.
Hemos estado especializados en la fabricación de instrumentos de medición de presión, nivel y flujo y productos relacionados durante 10 años.A través de los esfuerzos de todo nuestro personal, nos hemos convertido en un fabricante profesional de instrumentos de medición y proveedor de soluciones. Y estamos continuamente tratando de mejorar la calidad del producto.
Actualmente, el sensor Kacise ya se exporta a América, España, Australia, Chile y otros 20 países y regiones, y recibió muchas opiniones favorables.Nuestros distribuidores en el extranjero también están aumentandoConsideramos que los precios razonables, el tiempo de producción eficiente y el buen servicio postventa son nuestro principio y esperamos cooperar con más clientes para el desarrollo mutuo.
