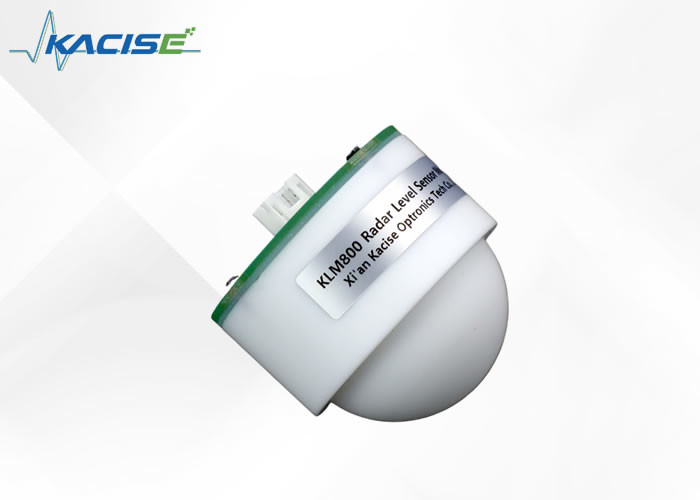

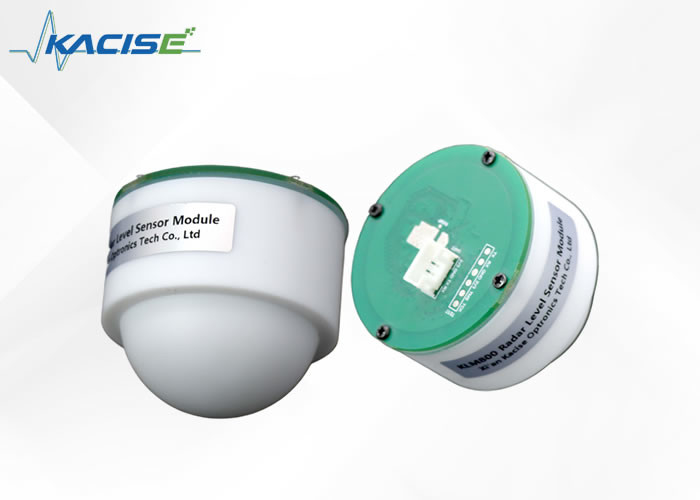

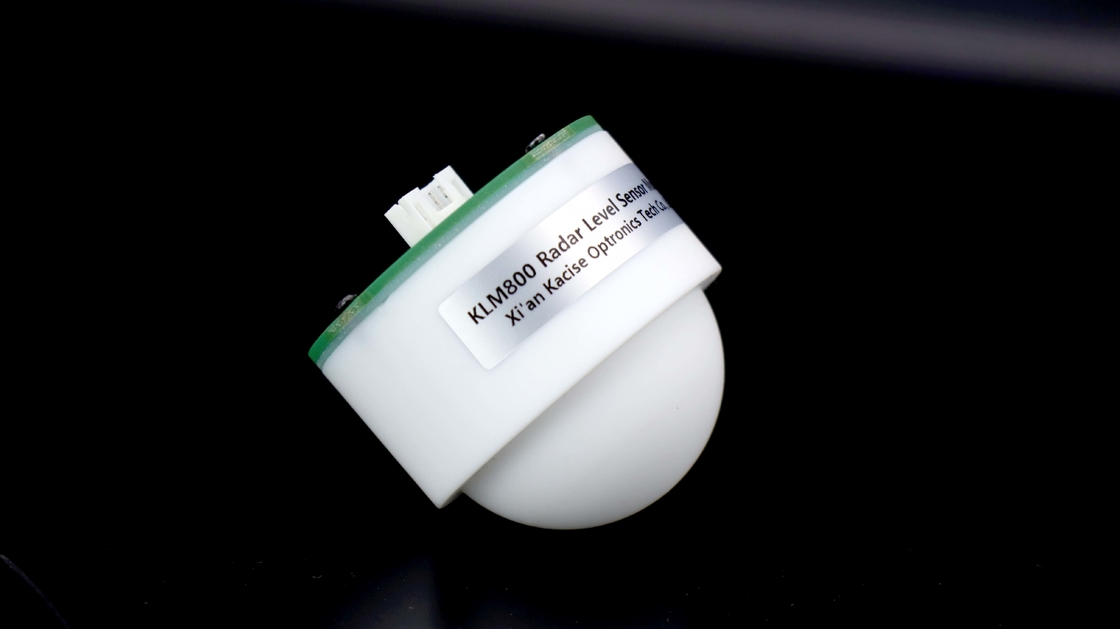

Modulo de sensor de nivel de radar RS485 de comunicación KLM800 para entornos de -20 ~ 70 °C

Modulo de sensor de nivel de radar RS485 de comunicación KLM800 para entornos de -20 ~ 70 °C

Modulo de sensor de nivel de radar de comunicación RS485

Modulo de sensor de nivel de radar

Place of Origin:

CHINA

Nombre de la marca:

KACISE

Certificación:

CE

Model Number:

KLM800

Contacta con nosotros
Solicitar una cita
Detalles del producto
Temperatura de funcionamiento:
-20 ~ 70 °C
Frecuencia de las mediciones:
80GHz
Modelos de productos:
KLM800_485: el nombre de la empresa
Protocolo de comunicación:
MODBUS
Dimensiones de los módulos:
Diámetro de 47 o 64 mm
Humedad de trabajo:
el 0~95%
Frecuencia de adquisición:
160 ms/configurable
Válvula de alimentación:
9 ~ 24 V
Comunicación:
RS485
Resaltar:

Modulo de sensor de nivel de radar de comunicación RS485

,

Modulo de sensor de nivel de radar

Condiciones de pago y envío
Minimum Order Quantity
2
Precio
120
Packaging Details
Carton
Payment Terms
100% payment in advance
Descripción del producto

Descripción del Producto:

El componente del radar de ondas milimétricas es una tecnología esencial, ya que consta de varias unidades, como la unidad de radiofrecuencia, la unidad de procesamiento y la antena de placa impresa. Esto hace posible que el radar de ondas milimétricas detecte objetivos sin ningún obstáculo en su camino, como lluvia, niebla, polvo, escarcha y luz. El radar de ondas milimétricas es un sensor pequeño, altamente integrado, flexible y eficiente, lo que lo convierte en una excelente opción para diversas aplicaciones.

Este producto, llamado radar medidor de nivel, es una versión mejorada del radar de ondas milimétricas. Mide la altura de la antena del radar desde el nivel del líquido. Se utiliza ampliamente para medir los recursos hídricos de ríos, embalses, tanques y niveles de agua. El producto tiene muchas ventajas sobre otras tecnologías, como su pequeño tamaño, alta integración e interfaz flexible. Es un sensor que puede funcionar las 24 horas del día, lo que lo convierte en una opción ideal en diversas industrias y aplicaciones.

Los módulos utilizados en este producto pueden derivarse de los siguientes dispositivos. El módulo de medición de distancia por radar utiliza un chip de alta frecuencia de 80G, que es capaz de soportar la medición de distancia en estados sólidos y líquidos. El producto también está diseñado con una antena de lente de configuración, que ayuda a adaptarse a diferentes entornos.

El radar medidor de nivel se utiliza con frecuencia en diferentes industrias, como ingeniería de conservación de agua, plantas de tratamiento de aguas residuales y plantas químicas de petróleo. Su alta integración, tamaño pequeño e interfaz flexible lo convierten en la opción ideal para muchas industrias.

Características:

● Alta integración

● Pequeño volumen

● Interfaz flexible

● Puede detectar objetivos a través de obstáculos como luz, lluvia, polvo, niebla o escarcha.

● Pequeños sensores que funcionan todo el día.



Parámetros técnicos:

Número de modelo KLM800_485
Frecuencia de medición 80 GHz
Medios de comunicación RS_485
Frecuencia de adquisición 160 ms/configurable
Corriente de funcionamiento 12 V 30 mA
Precisión de la medición de distancia ±2 mm
Protocolo de comunicación Modbus
Ancho del haz de la antena ±2,75°
Tensión de alimentación 9-24 V
Rango de medición 3 m; 10 m; 20 m; 40 m
Dimensiones de los módulos

47 mm de diámetro

64 mm de diámetro

Humedad de trabajo 0 ~ 95 %
Temperatura de funcionamiento -20 ~ 70 ℃



Dimensiones:

Modulo de sensor de nivel de radar RS485 de comunicación KLM800 para entornos de -20 ~ 70 °C 0



Modulo de sensor de nivel de radar RS485 de comunicación KLM800 para entornos de -20 ~ 70 °C 1Modulo de sensor de nivel de radar RS485 de comunicación KLM800 para entornos de -20 ~ 70 °C 2

Aplicaciones:

● Estudio de conservación de ríos, embalses y otros recursos hídricos

● Medición del nivel del tanque y del nivel del agua.

● Proyecto de conservación de agua

● Planta de tratamiento de aguas residuales

● Planta química de petróleo



Alimentación y comunicación

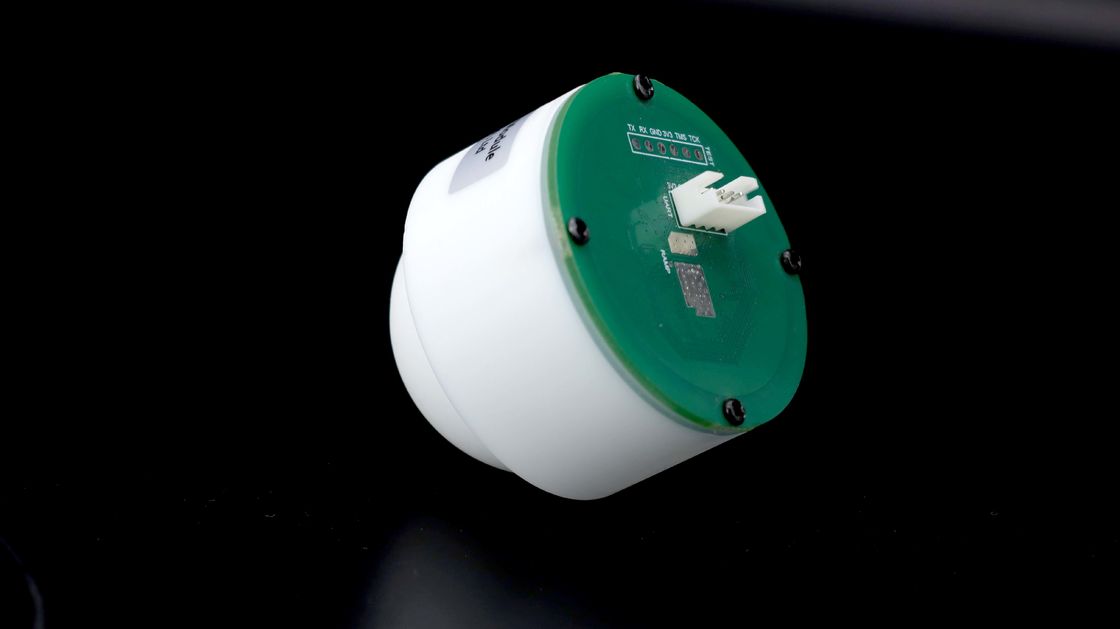

La interfaz del módulo se muestra en la siguiente figura:

Interfaz Nombre Función
1 Descargar la boca Para la actualización del firmware de STLINK y la depuración de simulación
2 Puerto de alimentación Fuente de alimentación de 3,3 V, GND
3 Puerto serie Se utiliza para cronometrar la emisión de comandos.



Instrucciones de instalación del equipo

Al instalar el módulo, intente mantenerlo fijo para evitar vibraciones del módulo y mantener el entorno circundante lo más abierto posible.

1. La distancia entre el módulo y la superficie del agua es superior a 30 cm para garantizar que la cara frontal del módulo (superficie de la antena) sea paralela al nivel del líquido de medición;

2. La distancia entre el módulo y el borde del tanque, el borde de la piscina, el borde de la presa del río y el borde de la piscina es mayor a 1 metro;



3. Elija la ubicación menos volátil del módulo de instalación (intente no instalarlo en el puerto de inyección y la ondulación de salida es grande, cuanto mayor sea la ondulación, mayor será la precisión de la medición, peor).

4. Diagrama de instalación

Modulo de sensor de nivel de radar RS485 de comunicación KLM800 para entornos de -20 ~ 70 °C 3

Garantizar dentro del alcance del haz sin distracciones, como por ejemplo Orillas del río.

Puntos a tener en cuenta

La instalación del módulo debe mantenerse constante en la medida de lo posible, evitando la vibración del módulo y abriendo el entorno tanto como sea posible.

1. La distancia entre el módulo y la superficie del agua es superior a 30 cm para garantizar que la cara frontal del módulo (superficie de la antena) esté paralela al nivel del líquido de medición.

2. La distancia entre el módulo y el borde del tanque, el borde de la piscina, el borde de la presa del río y el borde de la piscina es mayor a 0,5 metros;

3. Elija la ubicación menos volátil del módulo de instalación (intente no instalarlo en el puerto de inyección y la ondulación de salida es grande, cuanto mayor sea la ondulación, mayor será la precisión de la medición, peor)

Modulo de sensor de nivel de radar RS485 de comunicación KLM800 para entornos de -20 ~ 70 °C 4

Un protocolo de comunicación de puerto serie

Cabezal del marco (1B) 0XFF
Medición del despido (4B) Medición de altura (tipo punto flotante, en centímetros)
Comprueba y (1 b) El resultado de la medición se redondea, se suman el byte alto y el byte bajo y el byte bajo se toma como suma de comprobación.

Por ejemplo, los datos enviados son FF 2A 4B 90 42 47, donde FF es el encabezado del marco, los 4 bytes centrales "2A 4B 90 42" son la información de distancia y el tamaño final establece su información real en 42 90 4B 2A (tipo de punto flotante hexadimal), que se convierte a decimal 72,1468 cm.

47 es una suma de comprobación, su cálculo es el siguiente:

Primero, convertir la distancia de punto flotante 72.1468 uint32_t entero (4 bytes) a 72, en nivel bajo en dos bytes 0 (HEX 0), bajo de 72 (HEX 48) como suma de comprobación como encabezado de trama bajo, alto ++ entero entero para tomar 8 bits bajos, (FF + 0 x00 + 0 x48) y 0 x47 x00ff = 0.

Agregar: modo de prueba SScom

Se puede probar usando un puerto serial para ayudar (SScom manual):

1. Utilice el módulo de puerto serial USB conectado a la interfaz USB de la computadora, abra el software de depuración serial SSCOM, seleccione

El puerto correcto;

2. Envíe AT + TLVS = 1 n, para convertir la cadena de salida, de acuerdo con el comando de envío.

"EN + INICIO n";

3.La cadena de salida



Modulo de sensor de nivel de radar RS485 de comunicación KLM800 para entornos de -20 ~ 70 °C 5



Nota: la velocidad en baudios predeterminada es 9600. Si abre una cadena sin el lado derecho de SSCOM, haga clic en la extensión a la derecha de "Guardar parámetros" para mostrarla.

Especificación de instrucción común
EN+INICIOn Iniciar el comando
EN+REINICIO Comando de reinicio
AT+BAUD=9600n Comando de velocidad en baudios
EN+TIEMPO=160n Ciclo de cuadro (es decir, cambiar el intervalo de salida)
AT+LEERn Compruebe que la configuración común sea correcta
AT+TLVS=1n Cambiar la salida (el valor predeterminado es 0 en hexadecimal)

Notas:

En el estado de funcionamiento de la MCU, para configurar, primero envíe el comando de reinicio (interrumpa el trabajo), personalice el comando de entrada, luego envíe el comando de reinicio (haga efectiva la configuración) y envíe el comando de inicio.



El protocolo de comunicación MODBUS RTU

1. Instrucciones de configuración: código de función 0 x10

(1)RConfiguraciones de fábrica de estore

Comando de solicitud:

Dirección del dispositivo Código de función Dirección de salida Conteo de registros Longitud de los datos Datos CRC
0x7F 0x10 0x10 00 0x00 01 0x02 0x00 00 0x9E33

Definición de datos: 0 para restaurar la configuración de fábrica, 1 para reiniciar el programa.

Datos de respuesta:

Dirección del dispositivo Código de función Dirección de salida Conteo de registros CRC
0x7F 0x10 0x10 00 0x00 01 0x0F 17

Ejemplos:

Solicitud: 7 f 10 10 00 00 02 00 00 9 e 33 01

Respuesta: 7 f 10 10 00 00 0 f 17 01

Donde la parte de datos 00 00 significa restaurar la configuración de fábrica.

(2)Desde la dirección de la máquina

Comando de solicitud:

Dirección del dispositivo Código de función Dirección de salida Conteo de registros Longitud de los datos Datos CRC
0x7F 0x10 0x20 01 0x00 01 0x02 0x00 01 0x6E21

Definición de datos: rango de valores 1-247.

Datos de respuesta:

Dirección del dispositivo Código de función Dirección de salida Conteo de registros CRC
0x7F 0x10 0x20 01 0x00 01 0x51 D7

Ejemplos:

Solicitud: 7F 10 20 01 00 01 02 00 01 6E 21

Respuesta: 7 f 10 20 01 00 01 51 D7

La parte de datos 00 01 indica que la dirección del esclavo está establecida en 1.



(3)Rango de medición

Comando de solicitud:

Dirección del dispositivo Código de función Dirección de salida Conteo de registros Longitud de los datos Datos CRC
0x7F 0x10 0x20 46 0x00 02 0x04 0x00 00 41 30 0x40 19

Definición de datos: El valor de los datos son datos flotantes, la unidad es metros, el valor de la longitud de los datos es de 4 bytes, el formato de los datos es bajo 16 bits de datos en el frente, alto 16 bits de datos en la parte posterior.

Datos de respuesta:

Dirección del dispositivo Código de función Dirección de salida Conteo de registros CRC
0x7F 0x10 0x20 46 0x00 02 0xA1C3

Ejemplos:

Solicitud: 7 46 00 02 04 f 10 20 00 00 41 30 a 40 19

Re: 7F 10 20 46 00 02 A1 C3

00 00 41 30 en el que se encuentra la porción de datos de punto flotante que son 11 metros.



(4) Medir el intervalo de tiempo

Comando de solicitud:

Dirección del dispositivo Código de función Dirección de salida Conteo de registros Longitud de los datos Datos CRC
0x7F 0x10 0x20 2E 0x00 01 0x02 0x03 E8 0xA8 C0

Definición de datos: Establezca el intervalo de tiempo de recopilación de datos del medidor de nivel de agua, unidad ms, y el valor mínimo es 100 ms.

Datos de respuesta:

Dirección del dispositivo Código de función Dirección de salida Conteo de registros CRC
0x7F 0x10 0x20 2E 0x00 01 0x60 1E

Ejemplos:

Solicitud: 7 2 ef 10 20 00 02 03 01 E8 A8 C0

Respuesta: 7F 10 20 2E 00 01 60 1E

Entre ellos, la parte de datos 03 E8 se convierte a decimal 1000, es decir, el intervalo de adquisición de datos se establece en 1000 ms.



(5) Velocidad en baudios de comunicación

Comando de solicitud:

Dirección del dispositivo Código de función Dirección de salida Conteo de registros Longitud de los datos Datos CRC
0x7F 0x10 0x20 02 0x00 01 0x02 0x25 80 0xB4E2

Definición de datos: Velocidad en baudios de comunicación: 4800,9600,19200.



Datos de respuesta:

Dirección del dispositivo Código de función Dirección de salida Conteo de registros CRC
0x7F 0x10 0x20 02 0x00 01 0xA1D7

Ejemplos:

Solicitud: 7 f 10 20 00 02 01, 02, 25 80 B4 E2

Respuesta: 7F 10 20 02 00 01 A1 D7

La parte de datos 28 80 significa que la velocidad en baudios de comunicación está establecida en 9600.



2.Instrucción de consulta: Código de función 0x03

(1)Desde la dirección de la máquina

Comando de solicitud:

Dirección del dispositivo Código de función Dirección de salida Conteo de registros CRC
0x7F 0x03 0x20 01 0x00 01 0xD4 14

Datos de respuesta:

Dirección del dispositivo Código de función Longitud de los datos Datos CRC
0x7F 0x03 0x02 0x00 01 0x51 8E

Definición de datos: rango de valores 1-247.

Ejemplos:

Solicitud: 7 f 03 01 00 20 01 D4 14

Respuesta: 7 f 03 02 0 01 51 8 e

La parte de datos 00 01 significa que la dirección del esclavo es 1.



(2)Capacidad de alcance

Comando de solicitud:

Dirección del dispositivo Código de función Dirección de salida Conteo de registros CRC
0x7F 0x03 0x20 46 0x00 02 0x24 00

Datos de respuesta:

Dirección del dispositivo Código de función Longitud de los datos Datos CRC
0x7F 0x03 0x04 0x00 00 41 30 0x54 70

Definición de datos: El valor de los datos son datos flotantes, la unidad es metros, el valor de la longitud de los datos es de 4 bytes, el formato de los datos es bajo 16 bits de datos en el frente, alto 16 bits de datos en la parte posterior.

Ejemplos:

Solicitud: 7 46 f 03 20 00 00 02 24

Respuesta: 7 f 03 04 00 00 41 30 54, 70

La parte de datos 00 00 41 30 se convierte a datos de punto flotante, que son 11 metros.









(3) Velocidad de comunicación en baudios

Comando de solicitud:

Dirección del dispositivo Código de función Dirección de salida Conteo de registros CRC
0x7F 0x03 0x20 02 0x00 01 0x24 14

Datos de respuesta:

Dirección del dispositivo Código de función Longitud de los datos Datos CRC
0x7F 0x03 0x02 0x28 80 0x8D 7E

Ejemplos:

Solicitud: 7 f 20 00 02 03 01 24 14

Re: 7F 03 02 25 80 8B 7E

La parte de datos 28 80 significa que la velocidad en baudios de comunicación es 9600.



(4) Medir el intervalo de tiempo

Comando de solicitud:

Dirección del dispositivo Código de función Dirección de salida Conteo de registros CRC
0x7F 0x03 0x20 2E 0x00 01 0xE5 D0

Datos de respuesta:

Dirección del dispositivo Código de función Longitud de los datos Datos CRC
0x7F 0x03 0x02 0x03 E8 0x90 F0

Definición de datos: Establezca el intervalo de tiempo de recopilación de datos del medidor de nivel de agua, unidad ms, y el valor mínimo es 100 ms.

Ejemplos:

Solicitud: 7F 03 20 2E 00 01 EF C3

Respuesta: 7 f 03 02 90 F0 03 E8

Entre ellos, la parte de datos 03 E8 se convirtió a decimal 1000, lo que indica que el intervalo de adquisición de datos fue de 1000 ms.

(5) Consultar resultados de medición

Comando de solicitud:

Dirección del dispositivo Código de función Dirección de salida Conteo de registros CRC
0x7F 0x04 0x0A 0F 0x00 02 0x48 0E

Datos de respuesta:

Dirección del dispositivo Código de función Longitud de los datos Datos CRC
0x7F 0x04 0x04 0x04 19 3F 9E 0x25 2C

Definición de datos: El valor de los datos es de tipo flotante y la unidad es metros. El valor de la longitud de los datos es de 4 bytes, el formato de los datos es para los 16 bits inferiores en el primero y los 16 bits superiores en el segundo. El significado del resultado de la medición está asociado con el tipo de medición y el valor predeterminado es el nivel del agua.

Ejemplos:

Solicitud: 7 4 0 fa 48 0 0 f 00 02 e

Respuesta: 7 f 04 04 04 19 3 f 9 e 25 2 c

La parte de datos 04 19 3F 9E se convierte en datos de punto flotante que son 1,2345 metros.

19049 e3f, en un solo lugar, con posición alta a la derecha.

(6)Versión de consulta

Comando de solicitud:

Dirección del dispositivo Código de función Dirección de salida Conteo de registros CRC
0x7F 0x03 0x20 04 0x00 02 0x48 14

Datos de respuesta:

Dirección del dispositivo Código de función Longitud de los datos Datos CRC
0x7F 0x03 0x04 0x20 23 05 12 0x1D 63

Definición de datos: Los datos están en formato de codificación BCD, 0x20 0x23 0x05 0x12, lo que significa datos 20230512.

(7)Dispositivos de consulta de dirección de difusión

Comando de solicitud:

Dirección del dispositivo Código de función Dirección de salida Conteo de registros CRC
0xFF 0x03 0x20 01 0x00 01 0xCB D4

Datos de respuesta:

Dirección del dispositivo Código de función Longitud de los datos Datos CRC
0x7F 0x03 0x02 0x00 7F 0xD1 AE

Definición de datos: 0x7F en los datos es la dirección 485 del dispositivo.



Soporte y Servicios:

Nuestros servicios y soporte técnico de productos con sensores de acelerómetro incluyen:

  • Asistencia con la instalación y configuración
  • Diagnóstico y solución de problemas
  • Servicios de reparación y sustitución
  • Documentación técnica y recursos

Embalaje y envío:

Embalaje del producto:

El sensor del acelerómetro se empaquetará en una caja de cartón resistente con material de amortiguación para evitar daños durante el transporte. La caja también estará etiquetada con el nombre del producto y las instrucciones de manipulación necesarias.

Envío:

El producto se enviará mediante envío terrestre estándar, a menos que el cliente solicite y pague un envío urgente. Los costos de envío se calcularán en función del destino y el peso del paquete. Los clientes recibirán un número de seguimiento una vez que se haya enviado el paquete.

Envíe su consulta directamente a nosotros

Política de privacidad China buena calidad Medidor de nivel de líquido Proveedor. Derecho de autor 2018-2025 Xi'an Kacise Optronics Co.,Ltd. Todos los derechos reservados.
