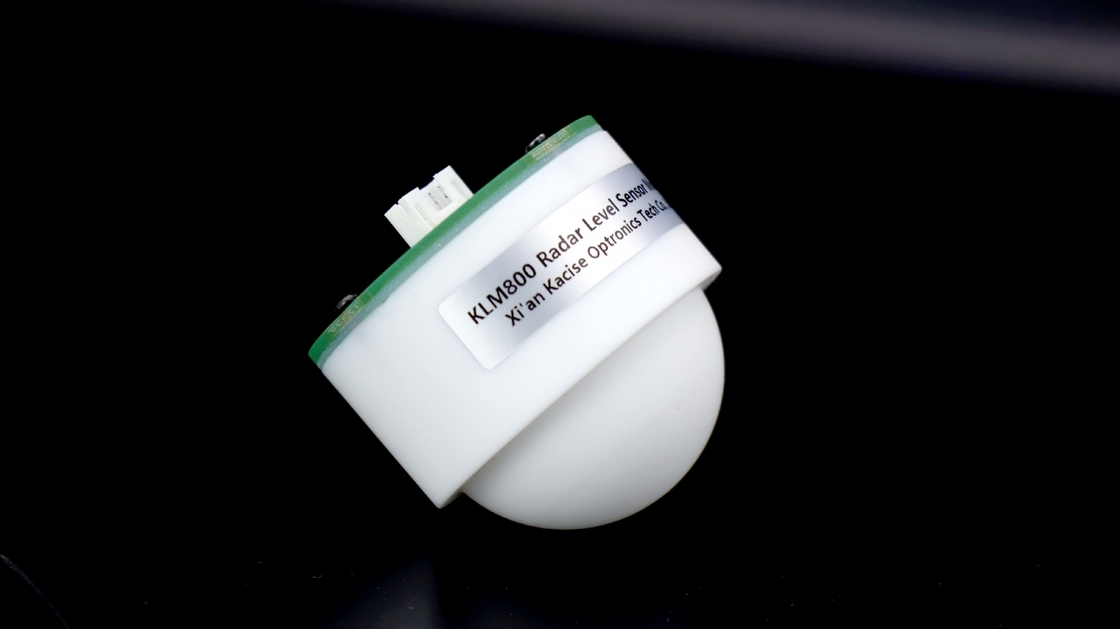

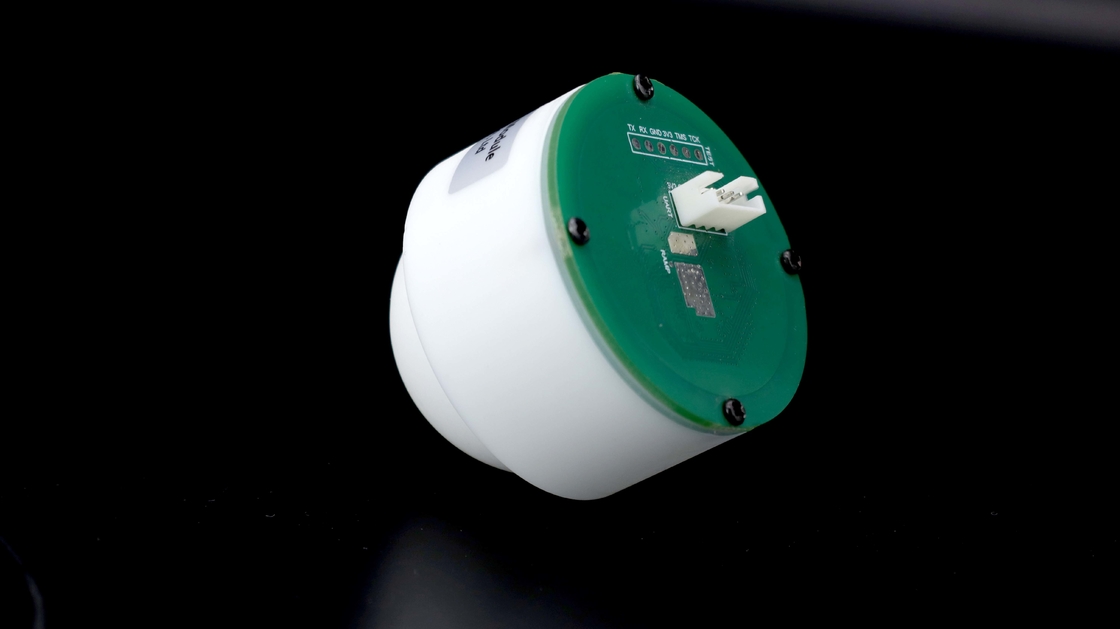

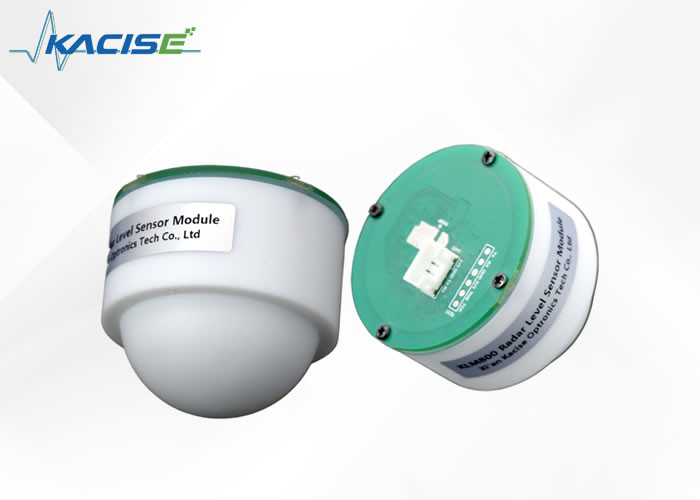

12V 30MA Corriente de funcionamiento Modulo de sensor de nivel de radar para medición precisa del nivel

Descripción del producto:

El componente de radar de onda milimétrica se compone principalmente de tres partes: la unidad de radiofrecuencia, la unidad de procesamiento y la antena de placa impresa.Este tipo de radar puede detectar objetivos al penetrar a través de varios obstáculos como la luzEl sensor es un sensor confiable que funciona durante todo el día debido a su alta integración, pequeño tamaño y interfaz flexible, es ampliamente utilizado en varias industrias.

El radar del medidor de nivel de producto es un desarrollo basado en el radar de onda milimétrica, que puede medir la altura de la antena del radar desde el nivel del líquido.Este tipo de radar se utiliza comúnmente para medir los recursos hídricos como ríos y embalses, los niveles del tanque, y los niveles de agua.

• El módulo de alcance de radar utiliza un chip de alta frecuencia 80G y puede soportar el alcance en diferentes condiciones de trabajo, como estado sólido y líquido.
• La antena de la lente de configuración puede adaptarse a diferentes entornos.
• Este componente de radar se utiliza ampliamente en ingeniería de conservación de agua, plantas de tratamiento de aguas residuales, plantas químicas de petróleo y otras industrias.

Aplicaciones:

● Estudio de conservación de ríos, embalses y otras aguas

● Medición del nivel del tanque y del nivel del agua

● Proyecto de conservación del agua

● Plan de tratamiento de aguas residuales

● Planta de productos químicos para el petróleo

3. elegir cuanto menos volátil sea la ubicación del módulo de instalación (trate de no instalarlo en el puerto de inyección y en la salida, si la ondulación es grande, mayor será la precisión de medición,el peor).

4Diagrama de instalación

Garantizar dentro del alcance del haz sin distracciones, como las orillas del río.

Puntos a destacar

Instalación del módulo para mantener constante en la medida de lo posible, evitar el módulo jitter, el entorno circundante para abrir tanto como sea posible.

1La distancia entre el módulo y la superficie del agua es superior a 30 cm para garantizar que la cara frontal del módulo (superficie de la antena) sea paralela al nivel del líquido de medición.

2La distancia entre el módulo y el borde del tanque, el borde de la piscina, el borde de la presa del río y el borde de la piscina es superior a 0,5 metros.

3. elegir la ubicación menos volátil del módulo de instalación (trate de no instalarlo en el puerto de inyección y en la salida de la ondulación es grande, la ondulación, mayor es la precisión de medición,el peor))

Un protocolo de comunicación por puerto serie

Por ejemplo, los datos enviados son FF 2A 4B 90 42 47, donde FF es el encabezado del marco, los 4 bytes del medio "2A 4B 90 42" es la información de distancia,y el extremo del tamaño establece su información verdadera en 42 90 4B 2A (tipo de coma flotante hexadicimal), que se convierte en 72.1468 cm decimales.

47 es una suma de control, su cálculo es el siguiente:

Primero para convertir la distancia de coma flotante 72.1468 uint32_t entero (4 bytes) a 72, en el nivel bajo en dos bytes 0 (HEX 0), bajo de 72 (HEX 48) como la suma de comprobación como cabeza de marco bajo,alto + entero + entero para tomar 8 bits bajos, (FF + 0 x00 + 0 x48) y 0 x47 x00ff = 0.

Añadir: Modo de prueba SScom

Se puede probar utilizando un puerto serie para ayudar (mano SScom):

1. Utilice el módulo de puerto USB serial conectado a la interfaz USB del ordenador, abrir SSCOM software de depuración serial, elección

el puerto correcto;

2.Enviar el AT + TLVS = 1 n, para convertir la cadena de salida, de acuerdo con enviar el comando

"AT + START n";

3.La cadena de salida

Nota: la velocidad de transmisión predeterminada es de 960. Si abre una cadena sin el lado derecho de SSCOM, haga clic en la extensión a la derecha de "Guardar parámetros" para mostrarla.

Las notas:

En el estado de trabajo de la MCU, para configurar, primero envía el comando de restablecimiento (interrumpir el trabajo), personaliza el comando de entrada, luego envía el comando de restablecimiento (hacer efectiva la configuración),y enviar el comando de inicio.

El protocolo de comunicación MODBUS RTU

1.Instrucciones de instalación: código de función 0 x 10

(1) RConfiguración de fábrica

Comando de solicitud:

Definición de datos: 0 para restaurar la configuración de fábrica, 1 para reiniciar el programa.

Datos de respuesta:

Ejemplos:

Solicitud: 7f 10 10 00 00 02 00 00 9 e 33 01

Respuesta: 7 f 10 10 00 00 0 f 17 01

Donde la parte de datos 00 00 significa restaurar la configuración de fábrica.

(2)Desde la dirección de la máquina

Comando de solicitud:

Definición de datos: rango de valores de 1 a 247.

Datos de respuesta:

Ejemplos:

Solicitud: 7F 10 20 01 00 01 02 00 01 6E 21

Respuesta: 7 f 10 20 01 00 01 51 D7

La parte de datos 00 01 indica que la dirección del esclavo está establecida en 1.

(3)Rango de medición

Comando de solicitud:

Definición de datos: El valor de los datos es Float data, la unidad es metros, el valor de longitud de los datos es de 4 bytes, el formato de los datos es de 16 bits de datos en la parte delantera, 16 bits de datos en la parte posterior.

Datos de respuesta:

Ejemplos:

Solicitud: 7 46 00 02 04 f 10 20 00 00 41 30 a 40 19

Re: 7F 10 20 46 00 02 A1 C3

00 00 41 30 en el que la parte de datos de los datos de coma flotante que es 11 metros.

(4)Medir el intervalo de tiempo

Comando de solicitud:

Definición de datos: establecer el intervalo de tiempo de recogida de datos del medidor de nivel del agua, unidad ms, y el valor mínimo es de 100 ms.

Datos de respuesta:

Ejemplos:

Solicitud: 7 2 e f 10 20 00 02 03 01 E8 A8 C0

Respuesta: 7F 10 20 2E 00 01 60 1E

Entre ellas, la parte de datos 03 E8 se convierte a 1000 decimales, es decir, el intervalo de adquisición de datos se establece en 1000 ms.

(5)Tasa de transmisión

Comando de solicitud:

Definición de los datos: velocidad de transmisión: 4800,9600,19200.

Datos de respuesta:

Ejemplos:

Petición: 7 f 10 20 00 02 01, 02, 25 80 B4 E2

Respuesta: 7F 10 20 02 00 01 A1 D7

La parte de datos 28 80 significa que la velocidad de transmisión de la comunicación está fijada en 9600.

2.Instrucción de consulta: código de función 0x03

En el caso de losDesde la dirección de la máquina

Comando de solicitud:

Datos de respuesta:

Definición de datos: rango de valores de 1 a 247.

Ejemplos:

Solicitud: 7f 03 01 00 20 01 D4 14

Respuesta: 7f 03 02 0 01 51 8 e

La parte de datos 00 01 significa que la dirección del esclavo es 1.

(2)Capacidad de alcance

Comando de solicitud:

Datos de respuesta:

Definición de datos: El valor de los datos es Float data, la unidad es metros, el valor de longitud de los datos es de 4 bytes, el formato de los datos es de 16 bits de datos en la parte delantera, 16 bits de datos en la parte posterior.

Ejemplos:

Solicitud: 7 46 f 03 20 00 00 02 24

Respuesta: 7f 03 04 00 00 41 30 54, 70

La parte de datos 00 00 41 30 se convierte en datos en coma flotante, que es de 11 metros.

(3) Baud tasa de comunicación

Comando de solicitud:

Datos de respuesta:

Ejemplos:

Solicitud: 7 f 20 00 02 03 01 24 14

Re: 7F 03 02 25 80 8B 7E

La parte de datos 28 80 significa que la velocidad de transmisión de comunicación es 9600.

(4)Medir el intervalo de tiempo

Comando de solicitud:

Datos de respuesta:

Definición de datos: establecer el intervalo de tiempo de recogida de datos del medidor de nivel del agua, unidad ms, y el valor mínimo es de 100 ms.

Ejemplos:

Petición: 7F 03 20 2E 00 01 EF C3

Respuesta: 7f 03 02 90 F0 03 E8

Entre ellos, la parte de datos 03 E8 se convirtió a 1000 decimales, lo que indica que el intervalo de adquisición de datos fue de 1000 ms.

(5) Resultados de medición de la consulta

Comando de solicitud:

Datos de respuesta:

Definición de datos: el valor de los datos es de tipo Float, la unidad es metros.El significado del resultado de la medición está relacionado con el tipo de medición, y el valor predeterminado es el nivel del agua.

Ejemplos:

Solicitud: 7 4 0 f a 48 0 0 f 00 02 e

Respuesta: 7 f 04 04 04 19 3 f 9 e 25 2 c

La parte de datos 04 19 3F 9E se convierte en datos en coma flotante de 1,2345 metros.

19049 e3f, en un solo lugar, con la posición correcta.

(6)Versión de la consulta

Comando de solicitud:

Datos de respuesta:

Definición de datos: Los datos están en formato de codificación BCD, 0x20 0x23 0x05 0x12, lo que significa datos 20230512.

(7)Dispositivos de búsqueda de direcciones de transmisión

Comando de solicitud:

Datos de respuesta:

Definición de datos: 0x7F en los datos es la dirección 485 del dispositivo.
