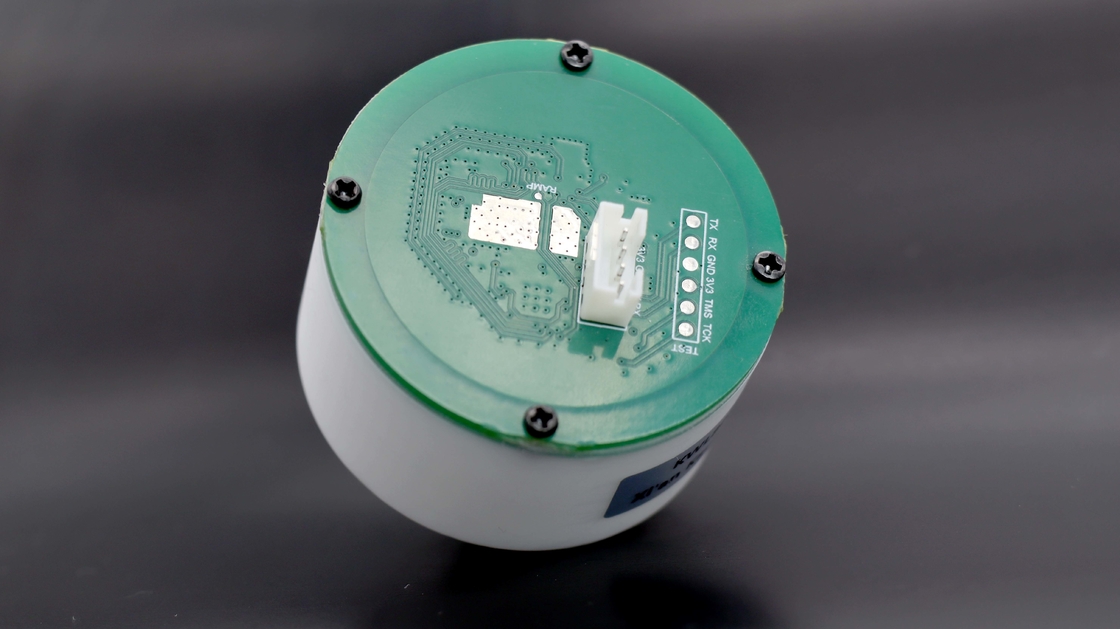

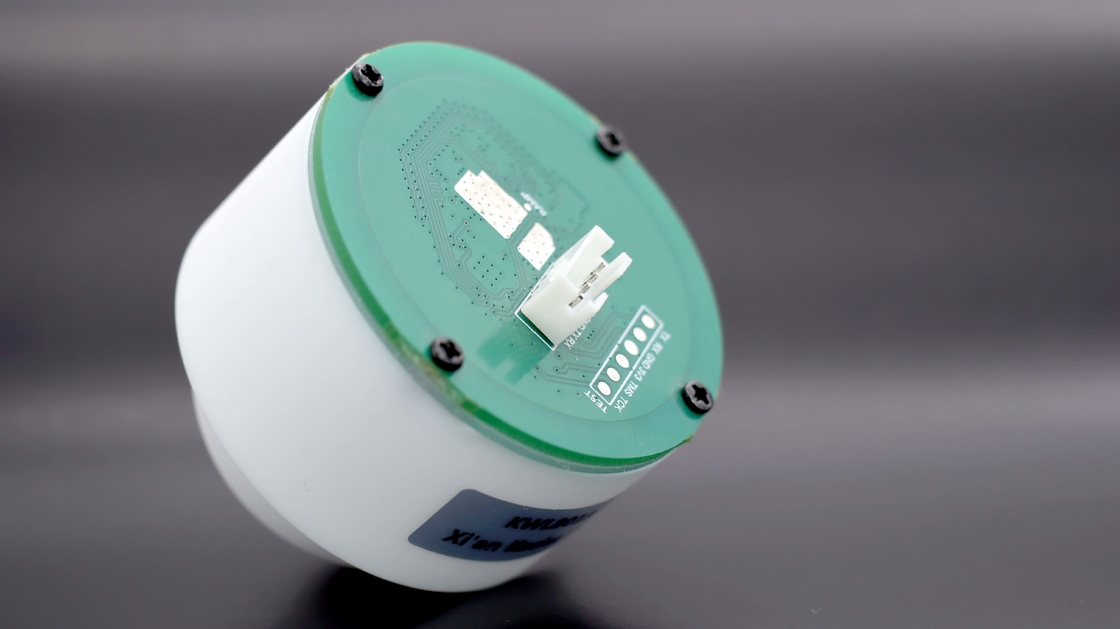

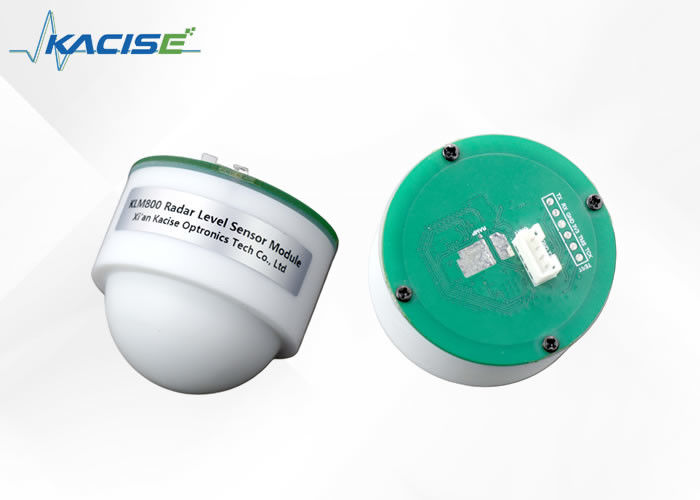

Módulo de sensores de nivel de radar KLM800 de alta integración con anchura de haz de antena de ±2,75° y rango de medición de 10 m

Módulo de sensores de nivel de radar KLM800 de alta integración con anchura de haz de antena de ±2,75° y rango de medición de 10 m

Sensor de nivel de radar de alcance de medición de 10 m

módulo de sensor de nivel de radar de alta integración

Place of Origin:

CHINA

Nombre de la marca:

KACISE

Certificación:

CE

Model Number:

KLM800

Contacta con nosotros
Solicitar una cita
Detalles del producto
Frecuencia de adquisición:
160 ms/configurable
Gama de medida:
3m; 10m; 20m; 40m
Protocolo de comunicación:
MODBUS
Dimensiones de los módulos:
Diámetro de 47 o 64 mm
Modelos de productos:
KLM800_485: el nombre de la empresa
Ancho del haz de antena:
± 2,75°
Válvula de alimentación:
9 ~ 24 V
Temperatura de funcionamiento:
-20 ~ 70 °C
Resaltar:

Sensor de nivel de radar de alcance de medición de 10 m

,

módulo de sensor de nivel de radar de alta integración

Condiciones de pago y envío
Minimum Order Quantity
2
Precio
120
Packaging Details
Carton
Payment Terms
100% payment in advance
Descripción del producto

Descripción del producto:

El componente de radar de onda milimétrica se compone de tres partes principales: unidad de radiofrecuencia, unidad de procesamiento y antena de placa impresa.Este tipo de radar tiene la capacidad única de detectar objetivos a través de varios obstáculos como la lluvia.Además, el radar de onda milimétrica cuenta con una alta integración, un tamaño pequeño y una interfaz flexible.

El radar del medidor de nivel se basa en la tecnología de radar de onda milimétrica y mide la altura de la antena desde el nivel del líquido.incluidos los ríos, depósitos y tanques.

Los módulos para el radar pueden provenir de una variedad de dispositivos.El módulo de detección de radar puede utilizarse en condiciones de trabajo de estado sólido y líquido y funciona con el apoyo de un chip de alta frecuencia 80GLa configuración de la antena de la lente también se puede adaptar a diferentes entornos.

En general, este producto es muy útil en una variedad de industrias como la ingeniería de conservación de agua, plantas de tratamiento de aguas residuales y plantas químicas de petróleo.

Características:

● Alta integración

● Pequeño volumen

● Interfaz flexible

● Puede detectar objetivos a través de obstáculos como luz, lluvia, polvo, niebla o heladas.

● Sensores pequeños que funcionan todo el día



Parámetros técnicos:

Número de modelo KLM800_485
Frecuencia de medición 80 GHz
Medios de comunicación Se trata de un sistema de gestión de datos
Frecuencia de adquisición 160 ms/configurable
Corriente de funcionamiento 12V 30MA
Precisión de medición de la distancia ± 2 mm
Protocolo de comunicación Modbus
Ancho del haz de antena ± 2,75°
Voltado de alimentación 9 a 24 V
Rango de medición 3m; 10m; 20m; 40m
Dimensiones de los módulos

Diámetro de 47 mm

Diámetro de 64 mm

Humedad de trabajo 0~95%
Temperatura de funcionamiento -20 ~ 70 °C



Las dimensiones:

Módulo de sensores de nivel de radar KLM800 de alta integración con anchura de haz de antena de ±2,75° y rango de medición de 10 m 0



Módulo de sensores de nivel de radar KLM800 de alta integración con anchura de haz de antena de ±2,75° y rango de medición de 10 m 1Módulo de sensores de nivel de radar KLM800 de alta integración con anchura de haz de antena de ±2,75° y rango de medición de 10 m 2

Aplicaciones:

● Estudio de conservación de ríos, embalses y otras aguas

● Medición del nivel del tanque y del nivel del agua

● Proyecto de conservación del agua

● Plan de tratamiento de aguas residuales

● Planta de productos químicos para el petróleo



Suministro eléctrico y comunicaciones

La interfaz del módulo se muestra en la siguiente figura:

Interfaz Nombre Función
1 Descarga la boca Para la actualización del firmware de STLINK y la depuración de simulación
2 Puerto de alimentación 3.3 V de fuente de alimentación, GND
3 Puerto de serie Se utiliza para la emisión de órdenes de cronometraje



Instrucciones de instalación del equipo

Al instalar el módulo, trate de mantenerlo fijo para evitar que el módulo se agite y mantener el entorno lo más abierto posible.

1La distancia entre el módulo y la superficie del agua es superior a 30 cm para garantizar que la cara frontal del módulo (superficie de la antena) sea paralela al nivel del líquido de medición.

2. la distancia entre el módulo y el borde del tanque, el borde de la piscina, el borde de la presa del río y el borde de la piscina es superior a 1 metro;



3. elegir cuanto menos volátil sea la ubicación del módulo de instalación (trate de no instalarlo en el puerto de inyección y en la salida, si la ondulación es grande, mayor será la precisión de medición,el peor).

4Diagrama de instalación

Módulo de sensores de nivel de radar KLM800 de alta integración con anchura de haz de antena de ±2,75° y rango de medición de 10 m 3

Garantizar dentro del alcance del haz sin distracciones, como las orillas del río.

Puntos a destacar

Instalación del módulo para mantener constante en la medida de lo posible, evitar el módulo jitter, el entorno circundante para abrir tanto como sea posible.

1La distancia entre el módulo y la superficie del agua es superior a 30 cm para garantizar que la cara frontal del módulo (superficie de la antena) sea paralela al nivel del líquido de medición.

2La distancia entre el módulo y el borde del tanque, el borde de la piscina, el borde de la presa del río y el borde de la piscina es superior a 0,5 metros.

3. elegir la ubicación menos volátil del módulo de instalación (trate de no instalarlo en el puerto de inyección y en la salida de la ondulación es grande, la ondulación, mayor es la precisión de medición,el peor))

Módulo de sensores de nivel de radar KLM800 de alta integración con anchura de haz de antena de ±2,75° y rango de medición de 10 m 4

Un protocolo de comunicación por puerto serie

Cabeza del marco (1B) 0XFF
Medición del despido (4B) Medición de la altura (tipo de coma flotante, en centímetros)
Comprobar y (1 b) El resultado de la medición se redondea, y el byte alto y el byte bajo se suman y el byte bajo se toma como la suma de comprobación

Por ejemplo, los datos enviados son FF 2A 4B 90 42 47, donde FF es el encabezado del marco, los 4 bytes del medio "2A 4B 90 42" es la información de distancia,y el extremo del tamaño establece su información verdadera en 42 90 4B 2A (tipo de coma flotante hexadicimal), que se convierte en 72.1468 cm decimales.

47 es una suma de control, su cálculo es el siguiente:

Primero para convertir la distancia de coma flotante 72.1468 uint32_t entero (4 bytes) a 72, en el nivel bajo en dos bytes 0 (HEX 0), bajo de 72 (HEX 48) como la suma de comprobación como cabeza de marco bajo,alto + + entero entero para tomar 8 bits bajos, (FF + 0 x00 + 0 x48) y 0 x47 x00ff = 0.

Añadir: Modo de prueba SScom

Se puede probar utilizando un puerto serie para ayudar (mano SScom):

1. Utilice el módulo de puerto USB serial conectado a la interfaz USB del ordenador, abrir SSCOM software de depuración serial, elección

el puerto correcto;

2.Enviar el AT + TLVS = 1 n, para convertir la cadena de salida, de acuerdo con enviar el comando

"AT + START n";

3.La cadena de salida



Módulo de sensores de nivel de radar KLM800 de alta integración con anchura de haz de antena de ±2,75° y rango de medición de 10 m 5



Nota: la velocidad de transmisión predeterminada es de 960. Si abre una cadena sin el lado derecho de SSCOM, haga clic en la extensión a la derecha de "Guardar parámetros" para mostrarla.

Especificación común de instrucciones
En el caso de los vehículos de la categoría M2 Empieza el comando
Se trata de un sistema de control de las emisiones. Reinicie el comando
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles. Comando de velocidad de Baud
El número de unidades de carga Ciclo del marco (es decir, cambiar el intervalo de salida)
AT+READn Compruebe que la configuración común sea correcta
Se aplicará el método de evaluación de la calidad de los productos. Cambiar la salida (por defecto es 0 en hexadecimal)

Las notas:

En el estado de trabajo de la MCU, para configurar, primero envía el comando de restablecimiento (interrumpir el trabajo), personaliza el comando de entrada, luego envía el comando de restablecimiento (hacer efectiva la configuración),y enviar el comando de inicio.



El protocolo de comunicación MODBUS RTU

1.Instrucciones de instalación: código de función 0 x 10

(1) RConfiguración de fábrica

Comando de solicitud:

Dirección del dispositivo Código de función Dirección de inicio Número de registros Duración de los datos Datos obtenidos El CRC
0x7F 0x10 0x10 00 0x00 01 0x02 0x00 00 0x9E 33

Definición de datos: 0 para restaurar la configuración de fábrica, 1 para reiniciar el programa.

Datos de respuesta:

Dirección del dispositivo Código de función Dirección de inicio Número de registros El CRC
0x7F 0x10 0x10 00 0x00 01 0x0F 17

Ejemplos:

Solicitud: 7f 10 10 00 00 02 00 00 9 e 33 01

Respuesta: 7 f 10 10 00 00 0 f 17 01

Donde la parte de datos 00 00 significa restaurar la configuración de fábrica.

(2)Desde la dirección de la máquina

Comando de solicitud:

Dirección del dispositivo Código de función Dirección de inicio Número de registros Duración de los datos Datos obtenidos El CRC
0x7F 0x10 0x20 01 0x00 01 0x02 0x00 01 0x6E 21

Definición de datos: rango de valores de 1 a 247.

Datos de respuesta:

Dirección del dispositivo Código de función Dirección de inicio Número de registros El CRC
0x7F 0x10 0x20 01 0x00 01 0x51 D7

Ejemplos:

Solicitud: 7F 10 20 01 00 01 02 00 01 6E 21

Respuesta: 7 f 10 20 01 00 01 51 D7

La parte de datos 00 01 indica que la dirección del esclavo está establecida en 1.



(3)Rango de medición

Comando de solicitud:

Dirección del dispositivo Código de función Dirección de inicio Número de registros Duración de los datos Datos obtenidos El CRC
0x7F 0x10 0x20 46 0x00 02 0x04 0x00 00 41 30 0x40 19

Definición de datos: El valor de los datos es Float data, la unidad es metros, el valor de longitud de los datos es de 4 bytes, el formato de los datos es de 16 bits de datos en la parte delantera, 16 bits de datos en la parte posterior.

Datos de respuesta:

Dirección del dispositivo Código de función Dirección de inicio Número de registros El CRC
0x7F 0x10 0x20 46 0x00 02 0xA1 C3

Ejemplos:

Solicitud: 7 46 00 02 04 f 10 20 00 00 41 30 a 40 19

Re: 7F 10 20 46 00 02 A1 C3

00 00 41 30 en el que la parte de datos de los datos de coma flotante que es 11 metros.



(4)Medir el intervalo de tiempo

Comando de solicitud:

Dirección del dispositivo Código de función Dirección de inicio Número de registros Duración de los datos Datos obtenidos El CRC
0x7F 0x10 0x20 2E 0x00 01 0x02 0x03 E8 0xA8 C0

Definición de datos: establecer el intervalo de tiempo de recogida de datos del medidor de nivel del agua, unidad ms, y el valor mínimo es de 100 ms.

Datos de respuesta:

Dirección del dispositivo Código de función Dirección de inicio Número de registros El CRC
0x7F 0x10 0x20 2E 0x00 01 0x60 1E

Ejemplos:

Solicitud: 7 2 e f 10 20 00 02 03 01 E8 A8 C0

Respuesta: 7F 10 20 2E 00 01 60 1E

Entre ellas, la parte de datos 03 E8 se convierte a 1000 decimales, es decir, el intervalo de adquisición de datos se establece en 1000 ms.



(5)Tasa de transmisión

Comando de solicitud:

Dirección del dispositivo Código de función Dirección de inicio Número de registros Duración de los datos Datos obtenidos El CRC
0x7F 0x10 0x20 02 0x00 01 0x02 0x25 80 0xB4 E2

Definición de los datos: velocidad de transmisión: 4800,9600,19200.



Datos de respuesta:

Dirección del dispositivo Código de función Dirección de inicio Número de registros El CRC
0x7F 0x10 0x20 02 0x00 01 Se aplicará el procedimiento siguiente:

Ejemplos:

Petición: 7 f 10 20 00 02 01, 02, 25 80 B4 E2

Respuesta: 7F 10 20 02 00 01 A1 D7

La parte de datos 28 80 significa que la velocidad de transmisión de la comunicación está fijada en 9600.



2.Instrucción de consulta: código de función 0x03

En el caso de losDesde la dirección de la máquina

Comando de solicitud:

Dirección del dispositivo Código de función Dirección de inicio Número de registros El CRC
0x7F 0x03 y 0x03 0x20 01 0x00 01 0xD4 14

Datos de respuesta:

Dirección del dispositivo Código de función Duración de los datos Datos obtenidos El CRC
0x7F 0x03 y 0x03 0x02 0x00 01 0x51 8E

Definición de datos: rango de valores de 1 a 247.

Ejemplos:

Solicitud: 7f 03 01 00 20 01 D4 14

Respuesta: 7f 03 02 0 01 51 8 e

La parte de datos 00 01 significa que la dirección del esclavo es 1.



(2)Capacidad de alcance

Comando de solicitud:

Dirección del dispositivo Código de función Dirección de inicio Número de registros El CRC
0x7F 0x03 y 0x03 0x20 46 0x00 02 0x24 00

Datos de respuesta:

Dirección del dispositivo Código de función Duración de los datos Datos obtenidos El CRC
0x7F 0x03 y 0x03 0x04 0x00 00 41 30 0x54 70

Definición de datos: El valor de los datos es Float data, la unidad es metros, el valor de longitud de los datos es de 4 bytes, el formato de los datos es de 16 bits de datos en la parte delantera, 16 bits de datos en la parte posterior.

Ejemplos:

Solicitud: 7 46 f 03 20 00 00 02 24

Respuesta: 7f 03 04 00 00 41 30 54, 70

La parte de datos 00 00 41 30 se convierte en datos en coma flotante, que es de 11 metros.









(3) Baud tasa de comunicación

Comando de solicitud:

Dirección del dispositivo Código de función Dirección de inicio Número de registros El CRC
0x7F 0x03 y 0x03 0x20 02 0x00 01 0x24 y 14

Datos de respuesta:

Dirección del dispositivo Código de función Duración de los datos Datos obtenidos El CRC
0x7F 0x03 y 0x03 0x02 0x28 80 Se aplicará el procedimiento siguiente:

Ejemplos:

Solicitud: 7 f 20 00 02 03 01 24 14

Re: 7F 03 02 25 80 8B 7E

La parte de datos 28 80 significa que la velocidad de transmisión de comunicación es 9600.



(4)Medir el intervalo de tiempo

Comando de solicitud:

Dirección del dispositivo Código de función Dirección de inicio Número de registros El CRC
0x7F 0x03 y 0x03 0x20 2E 0x00 01 0xE5 D0

Datos de respuesta:

Dirección del dispositivo Código de función Duración de los datos Datos obtenidos El CRC
0x7F 0x03 y 0x03 0x02 0x03 E8 0x90 F0

Definición de datos: establecer el intervalo de tiempo de recogida de datos del medidor de nivel del agua, unidad ms, y el valor mínimo es de 100 ms.

Ejemplos:

Petición: 7F 03 20 2E 00 01 EF C3

Respuesta: 7f 03 02 90 F0 03 E8

Entre ellos, la parte de datos 03 E8 se convirtió a 1000 decimales, lo que indica que el intervalo de adquisición de datos fue de 1000 ms.

(5) Resultados de medición de la consulta

Comando de solicitud:

Dirección del dispositivo Código de función Dirección de inicio Número de registros El CRC
0x7F 0x04 0x0A 0F 0x00 02 0x48 0E

Datos de respuesta:

Dirección del dispositivo Código de función Duración de los datos Datos obtenidos El CRC
0x7F 0x04 0x04 0x04 19 3F 9E y las demás 0x25 2C

Definición de datos: el valor de los datos es de tipo Float, la unidad es metros.El significado del resultado de la medición está relacionado con el tipo de medición, y el valor predeterminado es el nivel del agua.

Ejemplos:

Solicitud: 7 4 0 f a 48 0 0 f 00 02 e

Respuesta: 7 f 04 04 04 19 3 f 9 e 25 2 c

La parte de datos 04 19 3F 9E se convierte en datos en coma flotante de 1,2345 metros.

19049 e3f, en un solo lugar, con la posición correcta.

(6)Versión de la consulta

Comando de solicitud:

Dirección del dispositivo Código de función Dirección de inicio Número de registros El CRC
0x7F 0x03 y 0x03 0x20 04 0x00 02 0x48 14

Datos de respuesta:

Dirección del dispositivo Código de función Duración de los datos Datos obtenidos El CRC
0x7F 0x03 y 0x03 0x04 0x20 23 05 12 0x1D 63

Definición de datos: Los datos están en formato de codificación BCD, 0x20 0x23 0x05 0x12, lo que significa datos 20230512.

(7)Dispositivos de búsqueda de direcciones de transmisión

Comando de solicitud:

Dirección del dispositivo Código de función Dirección de inicio Número de registros El CRC
0xFF 0x03 y 0x03 0x20 01 0x00 01 0xCB D4

Datos de respuesta:

Dirección del dispositivo Código de función Duración de los datos Datos obtenidos El CRC
0x7F 0x03 y 0x03 0x02 0x00 7F 0xD1 AE

Definición de datos: 0x7F en los datos es la dirección 485 del dispositivo.



Apoyo y servicios:

Nuestro soporte técnico y servicios de productos de sensores de acelerómetro incluyen:

  • Asistencia en la instalación y puesta a punto
  • Solución de problemas y diagnóstico
  • Servicios de reparación y sustitución
  • Documentación técnica y recursos

Embalaje y envío:

Embalaje del producto:

El sensor del acelerómetro se empaquetará en una caja de cartón resistente con material de amortiguación para evitar daños durante el transporte.La caja también estará etiquetada con el nombre del producto y las instrucciones de manejo necesarias..

Envío:

El producto se enviará mediante envío terrestre estándar a menos que el cliente solicite y pague el envío acelerado.Los gastos de envío se calcularán en función del destino y el peso del paqueteLos clientes recibirán un número de seguimiento una vez que el paquete haya sido enviado.

Envíe su consulta directamente a nosotros

Política de privacidad China buena calidad Medidor de nivel de líquido Proveedor. Derecho de autor 2018-2025 Xi'an Kacise Optronics Co.,Ltd. Todos los derechos reservados.
