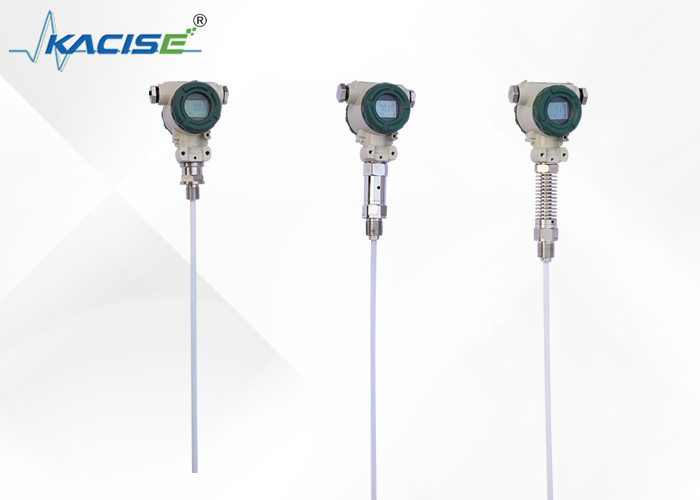

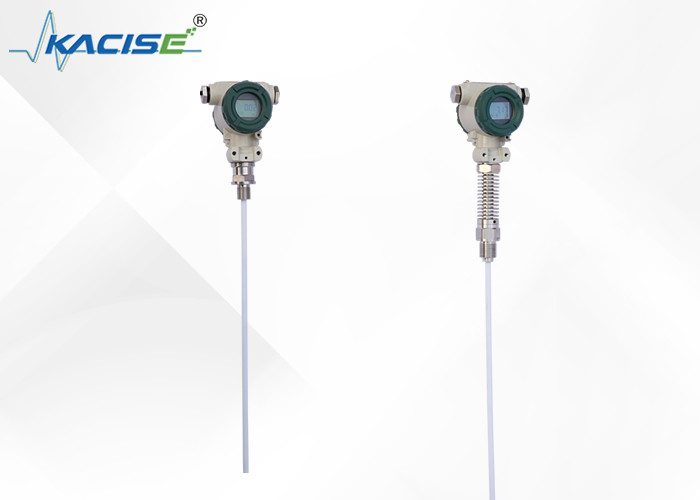

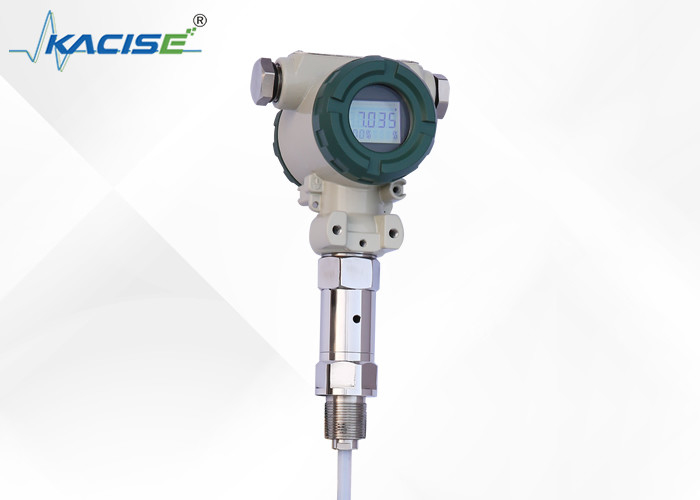

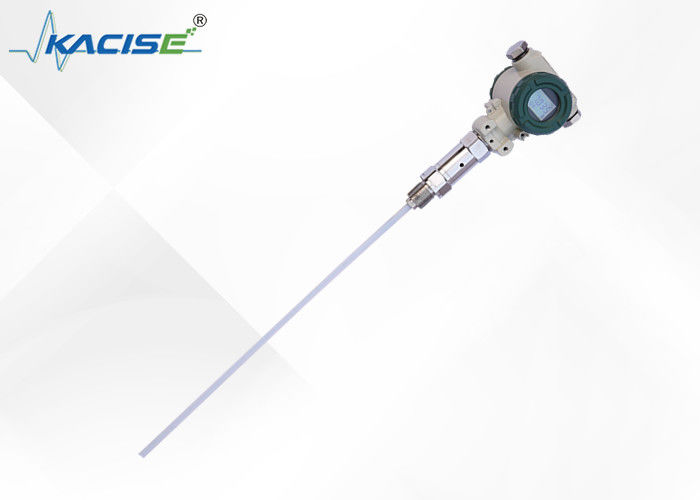

KCF6021-1-230mm 32MPa IP67 Sensor de nivel de combustible capacitivo impermeable con temperatura de la sonda de -50 ~ 250 °C

Descripción del producto:

El transmisor de nivel capacitivo de la serie KCF600 es una solución ideal para la detección continua de diversos líquidos en condiciones adversas, como altas temperaturas y presión, alta corrosión,Tendencia a cristalizarseEs especialmente adecuado para medir soluciones de agua, ácido y alcalino, así como los niveles de agua en calderas.ofreciendo una alta fiabilidadAdemás, puede sustituir a los flotadores tradicionales, a las entradas, a lasy transmisores de nivel basados en la presión diferencial en diversas situaciones.

Los componentes clave del transmisor utilizan sensores capacitivos de RF avanzados que están compensados con precisión por la temperatura y corregidos por la linealidad.Estos componentes se transforman luego en una señal eléctrica estándarEl sistema es configurable con protocolos de comunicación como HART, CANBUS y 485.que permite la calibración automática de "cero" y "rango" con sólo dos presiones de teclas, ofreciendo adaptabilidad a diversas situaciones complejas.

Características:

Parámetros técnicos:

●Material humedecido: acero inoxidable 316, 1Gr18Ni19Tior o PTFE

●Estabilidad a largo plazo: ≤0,2%FS/año,

●Desviación de temperatura: ≤0,02%FS/°C (rango de 0°70°C)

●Niveles de explosión: ExiraIIC T6 intrínsecamente seguro, Ext II C T5 a prueba de llamas

●Protección:IP67

● Parámetros intrínsecamente seguros:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

Electr yEn elel - ¿ Qué?NotElrfacEl a) elNod el- ¿ Qué?Gncomo dElfEn eleloNo

El transmisor es un instrumento estándar de segundo nivel o de tres alambres. Los terminales de energía (señal) se encuentran en el lado del cableado del instrumento dentro de la carcasa,La línea de señal debe ser un cable blindado o un par retorcido., no se alineen con el otro tubo del cable de alimentación o con el siguiente canal, ni con el equipo de alta potencia cercano.

P- ¿ Qué?CturE1 y: El Sta) elNoel dolor Yo...ElVEl tel rescate- ¿ Qué?T y- ¿ Qué? - ¿ Qué?- ¿ Qué?r yEn elG D- ¿ Qué?a) elgramos

1 Pin vacío

24-20mA+

34-20mA-

4Pino vacío

Conexión de dos cables

1Salidas de señal

Fuente de alimentación de 224 V

Terreno común

4Pino vacío

Conexión de tres cables

P- ¿ Qué?CturE2H.A. NoNT1 el- ¿ Qué?- ¿ Qué?Nicat- ¿ Por qué?Notel rescate- ¿ Qué?T y- ¿ Qué? - ¿ Qué?- ¿ Qué?r y- ¿ Qué?el dia) elgramos

P- ¿ Qué?CturE3:Yo...Nor y- ¿ Qué?n y- ¿ Qué?CasiYo...Yo...y ela) elfEl - ¿ Qué?- ¿ Qué?r y- ¿ Qué?el dia) elgra) el- ¿ Qué?

Instalación

El transmisor de nivel de cable y varilla tiene una variedad de formas fijas para adaptarse a diferentes condiciones del sitio.5 hilos o bridas femeninos, puede elegir entre tres métodos de instalación (pared montada, porta tubos horizontal y porta tubos vertical, que le hacen útil en la instalación en el sitio.(Con imágenes)

Cuando se mide el medio de mayor movilidad, el usuario puede elegir el peso de fijación para evitar que el sensor se mueva violentamente, lo que puede desempeñar el papel de la estabilidad del sensor.Los objetos pesados deben colocarse en el fondo del recipiente al añadir peso., para no romper el cable del sensor.

Cuando las condiciones del sitio son malas, el usuario debe utilizar el escudo del sensor para proteger el sensor con el fin de evitar daños de cuerpos extraños o afectar la precisión de la medición.

Si los contenedores no son de metal, debemos colocar la carcasa del transmisor con un acceso por cable en la parte inferior del contenedor cuando se utiliza un transmisor de nivel de varilla KCF600;de lo contrario, la medición no es exacta.

Este producto ha sido calibrado en fábrica; para el ajuste de campo se pueden utilizar los siguientes métodos:

A. No: Es inteligente. circ¿ Qué pasa? del ejércitoGEncuentrohNo:

Sitio cero ---- Cuando el nivel de líquido se encuentra en el lugar más bajo, manteniendo presionada la tecla "Z" y la tecla "S" durante 8 segundos después de la misma hora de liberación, y luego hacer clic en la tecla "Z",la corriente de salida se ajusta automáticamente a 4 mA.

sitio-lleno ------ Cuando el nivel de líquido en el lugar más alto, manteniendo presionada la tecla "Z" y la tecla "S" durante 8 segundos después de la misma liberación de tiempo, y luego "S" tecla de clic,la corriente de salida se ajusta automáticamente a 20 mA.

B: ¿ Qué es eso? A. NoEncuentroc¿ Qué pasa? debMe encontré conhod:

Cuando el nivel de líquido en el próximo límite, utilizar el destornillador girando lentamente "Z" potencialómetro, observar las lecturas del amperio cerca de 4mA

Cuando el nivel de líquido en el límite superior, utilizar el destornillador girando lentamente potencialómetro "S" y observar las lecturas del amperiómetro cerca de 20mA

Y operar por 2-3 veces más, hasta que el cero y el lapso fueron precisos 4mA y 20mA. Después del ajuste, apretar la tapa del transmisor debe ser.

- No, no lo sé.el:

1. Los productos suministrados con la certificación del producto y el manual, que tienen número del producto, parámetros técnicos, diagrama de cableado, y la fecha de fabricación, por favor, compruebe para evitar el error.

2. La instalación debe basarse en la conexión del producto y los tipos de hilo, comprobar la interfaz del sitio es consistente con la interfaz del producto o no. Apretar la conexión roscada lentamente,Presta atención al sellamiento, el par no puede añadirse directamente a la carcasa del transmisor y sólo puede añadirse a la interfaz del transmisor de seis partes.

3El cableado debe estar estrictamente de acuerdo con las instrucciones de la empresa.

4Este producto es un instrumento de conversión de energía de precisión, prohíbe el desmontaje, colisión, caída y rechazo duro para jugar.

5El transmisor funciona inmediatamente después de encendido, pero la salida podría ser estable después de calentar durante 30 minutos.

6Uso anormal, apagado de la energía, verificación, o contacta directamente con nuestro departamento técnico.

7El transporte y almacenamiento deben ser para restaurar el embalaje original y almacenarse en un almacén fresco, seco y ventilado.

8El proceso de instalación debe prestar atención a evitar la rotura de la piel del cable del sensor.

9. Al instalar el cable del sensor, la distancia de la pared de la piscina debe estar por lo menos 10 cm por encima, de lo contrario la medición no sería precisa.

10La línea de puesta a tierra de toda la estructura de PTFE y el nivel de la varilla deben conducirse con

Medios de medición; de lo contrario, la medición no sería precisa.

11El lugar de instalación debe adoptar medidas eficaces de protección contra los rayos.

12Las carcasas de cualquier transmisor de esta serie deben estar conectadas a tierra; la resistencia de conexión a tierra debe ser inferior a 4Ω.

13La barrera de seguridad debe ser certificada a prueba de explosión; sus requisitos de instalación deben seguir los requisitos de las instrucciones.

14. Cuando el transmisor se utiliza para la zona "0" a los transformadores de potencia con barrera de alimentación deben cumplir con los requisitos de GB3836.4-2000 NO. 8.1.

Aplicaciones:

El medidor de nivel de fluidos Kacise es adecuado para una amplia gama de aplicaciones, incluido el monitoreo del nivel de combustible en soluciones de seguimiento GPS.Se alimenta de un voltaje de alimentación de 2 ′ 28 VDC y debe ser alimentado por la barrera de seguridad para garantizar un funcionamiento seguro y fiableEl rango de temperatura de la sonda es de -50 ~ 250 °C, y el rango de presión es de -0.1MPa ~ 32MPa, lo que la hace ideal para su uso en una variedad de entornos industriales.

El medidor de nivel de fluidos Kacise tiene una señal de salida de 4 ¢ 20mA,4 ~ 20mA con comunicación HART / 485 / CAN Bus Communication, lo que lo hace compatible con una amplia gama de sistemas de control industrial.Es fácil de instalar y tiene una cantidad mínima de pedido de 2 unidadesEl producto está envasado en una caja de cartón y tiene un plazo de entrega de 5 días hábiles.

El Kacise Fluid Level Meter es un producto muy versátil que puede utilizarse en una variedad de escenarios.garantizar que los tanques nunca estén vacíos y evitar tiempos de inactividad costososTambién se utiliza en soluciones de seguimiento GPS para monitorear el consumo de combustible y garantizar que los vehículos funcionen con la eficiencia óptima.

En resumen, el medidor de nivel de fluidos Kacise es un producto de alta calidad que es adecuado para una amplia gama de aplicaciones industriales.es exactoYa sea que necesite monitorear los niveles de combustible en un camión o un tanque industrial o esté buscando un detector de nivel de capacidad para su uso en soluciones de seguimiento GPS,el medidor de nivel de fluido Kacise es una excelente opción.

Embalaje y envío:

Embalaje del producto:

• 1 medidor de nivel de líquido
• Manual de instrucciones
• Cuadro de protección

Envío:

• Envíos en un plazo de 7 días hábiles
• Se aplican las tarifas de envío estándar
• Se proporcionará información de seguimiento
