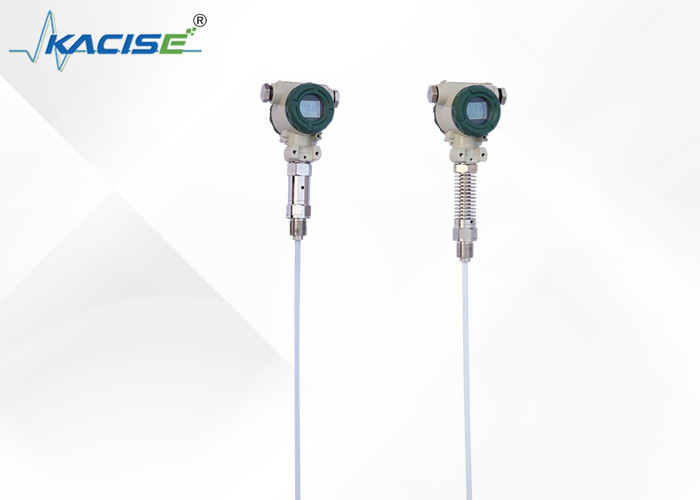

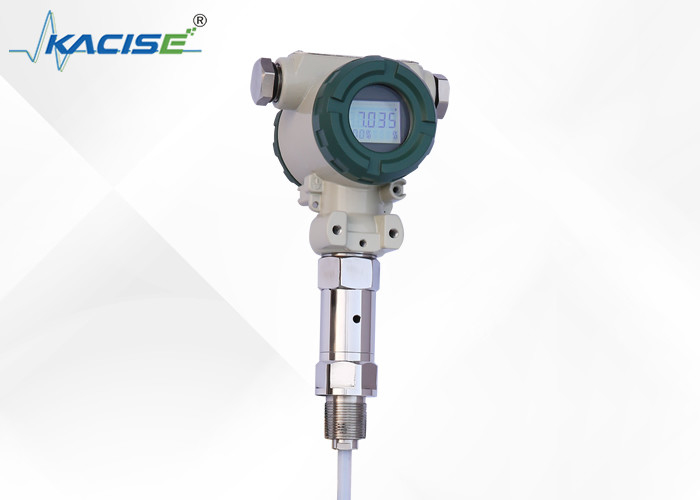

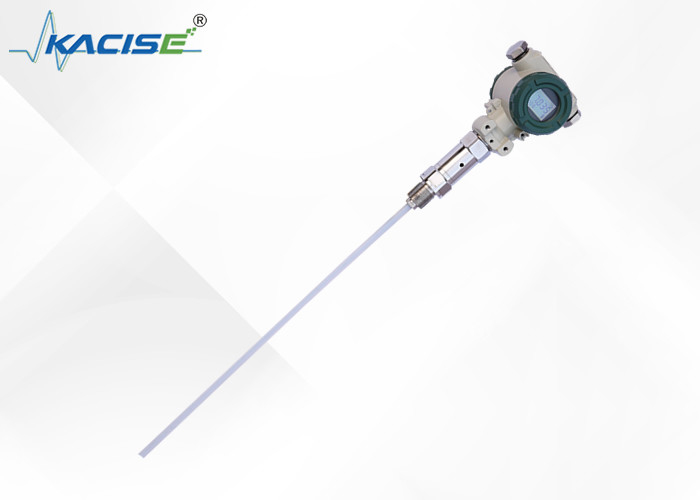

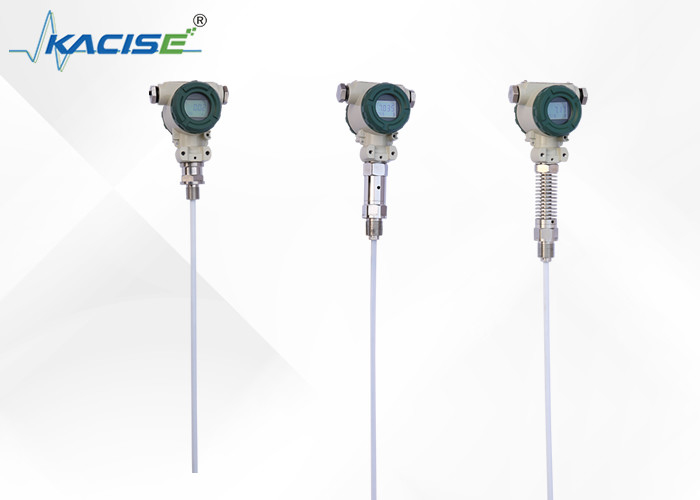

KCF6021-1-330mm Medidor de nivel de fluido de precisión -50 ~ 250 ° C Temporada de la sonda 4 ~ 20mA Salida con comunicación HART Rango de 0.01 ~ 30M

Descripción del producto:

El transmisor de nivel capacitivo de la serie KCF600 está diseñado para la detección continua de líquido en condiciones adversas donde hay alta temperatura y presión, alta corrosión, fácil cristalización,y fácil de enchufarEste dispositivo es ideal para medir el agua, las soluciones ácidas y alcalinas, y el nivel de agua en la caldera.no hay piezas móviles o flexibles en la serie KCF600Ofrece una alta fiabilidad y precisión, tiene un costo razonable y puede reemplazar el tipo de flotador, el tipo de entrada y el tipo de presión diferencial del transmisor de nivel en varias situaciones.

Las partes clave del transmisor de nivel capacitivo de la serie KCF600 adoptan un circuito de detección capacitiva de RF avanzado.que produce una señal eléctrica estándarEl dispositivo tiene opciones para protocolos de comunicación HART, CANBUS y 485 para la configuración del sistema. The full range of KCF600 series transmitters has a self-calibration feature where users can calibrate for "zero" and "range" by using two keys to adapt to the different requirements of a complex situation.

El transmisor de nivel capacitivo de la serie KCF600 está diseñado con resistencia al impacto y características de fácil instalación.Es adecuado para la detección continua de diversos líquidos corrosivos en ambientes de alta temperatura y alta presiónEste dispositivo puede reemplazar a los transmisores de nivel tradicionales sin piezas flexibles o móviles, ofreciendo una alta fiabilidad y precisión.Tiene un costo razonable., y los usuarios pueden obtener calibración automática (tanto cero como rango) con su función de autocalibración.

Características:

Estructuras sencillas y fiables

El dispositivo cuenta con estructuras simples, sin componentes móviles o elásticos. Como tal, cuenta con una alta fiabilidad y requiere un mantenimiento mínimo.no es necesario realizar reparaciones regulares medianas y pequeñas.

Salida de señal diversa para las configuraciones del sistema

Con el fin de facilitar las diferentes configuraciones del sistema, este dispositivo ofrece una variedad de opciones de salida de señal para elegir.

Medidas precisas en recipientes de alta temperatura y alta presión

Este dispositivo está diseñado para funcionar con precisión en recipientes de alta temperatura y alta presión, independientemente de la temperatura del líquido medido, la gravedad específica y la forma del recipiente.así como la influencia de la presión.

Ideal para medir líquidos corrosivos

El dispositivo es especialmente adecuado para la medición de líquidos corrosivos, como las soluciones ácidas y alcalinas.

Protección contra la sobrecorriente, la sobre tensión y la polaridad de potencia

Este dispositivo está diseñado con una protección perfecta contra problemas de sobrecorriente, sobrevoltaje y polaridad de potencia.

Parámetros técnicos:

El rango de detección de este dispositivo es de 0,01 a 30 metros. Tiene dos niveles de precisión, nivel 0.2, y el nivel 0.5El rango de presión que puede soportar es de -0,1MPa a 32MPa. La temperatura de la sonda puede oscilar entre -50 °C y 250 °C. Para las temperaturas ambientales puede funcionar dentro de -20°C a 60 °C, mientras que para el almacenamiento,puede soportar temperaturas de -55 °C a +125 °C. El dispositivo puede producir una señal de salida de 4-20mA, 4-20mA con comunicación HART, 485 o comunicación de bus CAN. Requiere un voltaje de alimentación de 12-28VDC y debe ser alimentado por una barrera de seguridad.El dispositivo puede fijarse mediante un montaje de tornillo M20 × 1.5El dispositivo puede ser personalizado para adaptarse a especificaciones especiales.

El material mojado utilizado en este dispositivo incluye acero inoxidable 316, 1Gr18Ni19Tior o PTFE. Tiene una estabilidad a largo plazo de ≤ 0,2%FS/Año y una deriva de temperatura de ≤ 0,02%FS/°C (rango de 0-70°C).El dispositivo tiene niveles de explosión de seguridad intrínseca ExiraIIC T6 y resistencia a la llama Ext II C T5Tiene protección IP67 y parámetros intrínsecamente seguros, incluidos Ui: 28VDC, Ii: 93mA, Pi: 0.65W, Ci: 0.042uf y Li: 0mH.

Aplicaciones:

El medidor de nivel de fluido Kacise es de alta precisión, con un rango de ± 2%, ± 5%. Está equipado con sensores capacitivos para la detección de nivel puntual, lo que lo hace ideal para una amplia gama de aplicaciones.El sensor capacitivo de nivel de agua es perfecto para medir los niveles de líquido en los tanquesEl interruptor de nivel capacitivo es adecuado para su uso en la mayoría de los entornos industriales y comerciales.

El medidor de nivel de fluidos Kacise está diseñado para proporcionar mediciones fiables y precisas en ambientes hostiles.y otros contaminantesEsto lo hace adecuado para su uso en aplicaciones exteriores e interiores.

El medidor de nivel de fluidos Kacise viene con una gama de señales de salida, incluidas 4 ¢ 20mA, 4 ~ 20mA con comunicación HART / 485 / CAN Bus Communication.Esto garantiza la compatibilidad con la mayoría de los sistemas de control y facilita su integración en las instalaciones existentes..

El medidor de nivel de fluidos Kacise tiene un amplio rango de temperatura de funcionamiento, con una temperatura de almacenamiento de -55 °C+125 °C.Se alimenta con un voltaje de alimentación de 2 ∼ 28 VDC y debe ser alimentado por la barrera de seguridad para garantizar un funcionamiento seguro.

El medidor de nivel de fluido Kacise es adecuado para una amplia gama de aplicaciones, incluyendo pero no limitado a:

• Instalaciones de tratamiento de aguas y aguas residuales
• Instalaciones químicas y petroquímicas
• Instalaciones farmacéuticas y biotecnológicas
• Plantas de alimentos y bebidas
• Instalaciones de generación de energía
• Refinerías de petróleo y gas
• Edificios industriales y comerciales

En general, el medidor de nivel de fluidos Kacise es un producto confiable, preciso y versátil que es adecuado para una amplia gama de aplicaciones.Sus sensores capacitivos para la detección de nivel puntual lo hacen ideal para medir los niveles de líquido en los tanquesSu clasificación IP67 garantiza un funcionamiento confiable en ambientes adversos, y su rango de señales de salida garantiza la compatibilidad con la mayoría de los sistemas de control.

Instalación y puesta en marcha:

El transmisor de nivel de cable y varilla tiene una variedad de formas fijas para adaptarse a diferentes condiciones del sitio.5 hilos o bridas femeninos, puede elegir entre tres métodos de instalación (pared montada, porta tubos horizontal y porta tubos vertical, que le hacen útil en la instalación en el sitio.(Con imágenes)

Cuando se mide el medio de mayor movilidad, el usuario puede elegir el peso de fijación para evitar que el sensor se mueva violentamente, lo que puede desempeñar el papel de la estabilidad del sensor.Los objetos pesados deben colocarse en el fondo del recipiente al añadir peso., para no romper el cable del sensor.

Cuando las condiciones del sitio son malas, el usuario debe utilizar el escudo del sensor para proteger el sensor con el fin de evitar daños de cuerpos extraños o afectar a la precisión de la medición.

Si los contenedores no son de metal, debemos colocar la carcasa del transmisor con un acceso por cable en la parte inferior del contenedor cuando se utiliza un transmisor de nivel de varilla KCF600;de lo contrario, la medición no es exacta.

Este producto ha sido calibrado en fábrica; para el ajuste de campo se pueden utilizar los siguientes métodos:

A. No: Es inteligente. circ¿ Qué pasa? del ejércitoGEncuentro¿Qué es?

Sitio cero ---- Cuando el nivel de líquido se encuentra en el lugar más bajo, manteniendo presionada la tecla "Z" y la tecla "S" durante 8 segundos después de la misma hora de liberación, y luego haga clic en la tecla "Z",la corriente de salida se ajusta automáticamente a 4 mA.

El sitio lleno ------ Cuando el nivel de líquido en el lugar más alto, manteniendo presionada la tecla "Z" y la tecla "S" durante 8 segundos después del mismo tiempo de liberación, y luego el botón "S",la corriente de salida se ajusta automáticamente a 20 mA.

B: ¿Qué quieres decir? A. NoEncuentroc¿ Qué pasa? debMe encontré conhod:

Cuando el nivel de líquido en el próximo límite, utilizar el destornillador girando lentamente "Z" potencialómetro, observar las lecturas del amperio cerca de 4mA

Cuando el nivel de líquido en el límite superior, utilizar el destornillador girando lentamente potencialómetro "S" y observar las lecturas del amperiómetro cerca de 20mA

Y operarlo por 2-3 veces más, hasta que el cero y el alcance eran precisos 4mA y 20mA. Después del ajuste, apretar la tapa del transmisor debe ser.

Nota:

1. Los productos suministrados con la certificación del producto y el manual, que tienen número del producto, parámetros técnicos, diagrama de cableado, y la fecha de fabricación, por favor compruebe para evitar el error.

2. La instalación debe basarse en la conexión del producto y los tipos de rosca, comprobar la interfaz del sitio es consistente con la interfaz del producto o no.Presta atención al sellamiento, el par no puede añadirse directamente a la carcasa del transmisor y sólo puede añadirse a la interfaz del transmisor de seis partes.

3El cableado debe estar estrictamente de acuerdo con las instrucciones de la empresa.

4Este producto es un instrumento de conversión de energía de precisión, prohíbe el desmontaje, colisión, caída y rechazo duro para jugar.

5El transmisor funciona inmediatamente después de encendido, pero la salida podría ser estable después de calentar durante 30 minutos.

6Uso anormal, apagado de la energía, verificación, o contacto nuestro departamento técnico directamente.

7El transporte y el almacenamiento deben ser para restaurar el embalaje original y almacenarse en un almacén fresco, seco y ventilado.

8El proceso de instalación debe prestar atención a evitar la rotura de la piel del cable del sensor.

9. Al instalar el cable del sensor, la distancia de la pared de la piscina debe estar por lo menos 10 cm por encima, de lo contrario la medición no sería precisa.

10La línea de puesta a tierra de toda la estructura de PTFE y el nivel de la varilla deben conducirse con

Medios de medición; de lo contrario, la medición no sería precisa.

11El lugar de instalación debe adoptar medidas eficaces de protección contra los rayos.

12Las carcasas de cualquier transmisor de esta serie deberán estar conectadas a tierra; la resistencia de conexión a tierra deberá ser inferior a 4Ω.

13La barrera de seguridad debe ser certificada a prueba de explosión; sus requisitos de instalación deben seguir los requisitos de las instrucciones.

14. Cuando el transmisor se utiliza para la zona "0" a los transformadores de potencia con barrera de alimentación deben cumplir con los requisitos de GB3836.4-2000 NO. 8.1.

Apoyo y servicios:

El soporte técnico y los servicios del medidor de nivel de fluidos incluyen:

- Asistencia en la instalación y puesta a punto

- Problemas de solución y soluciones

- Servicios de mantenimiento y calibración periódicos

- Servicios de reparación de daños o averías

- Formación técnica y recursos para clientes y distribuidores

- Actualizaciones y mejoras continuas de la mejora del producto

Embalaje y envío:

Embalaje del producto:
El medidor de nivel de líquido viene en una caja de cartón resistente para su protección durante el transporte.

Envío:
El medidor de nivel de líquido se envía en 2-3 días hábiles mediante envío estándar. El costo de envío se calcula en función del destino y el peso del paquete.Los clientes recibirán un número de seguimiento para controlar su envío.El envío acelerado también está disponible a un costo adicional.
