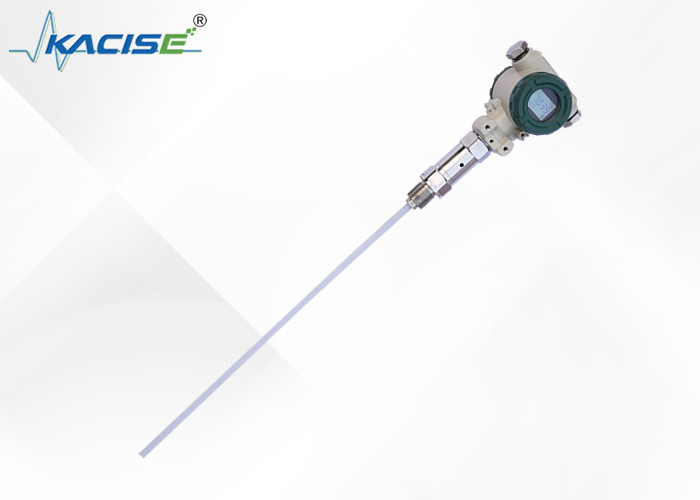

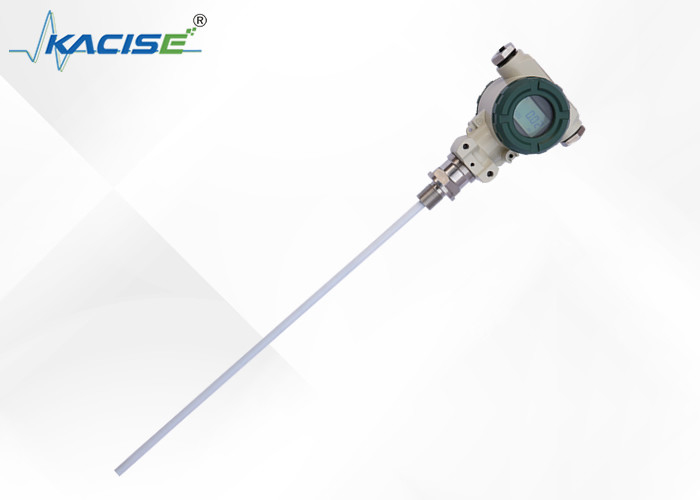

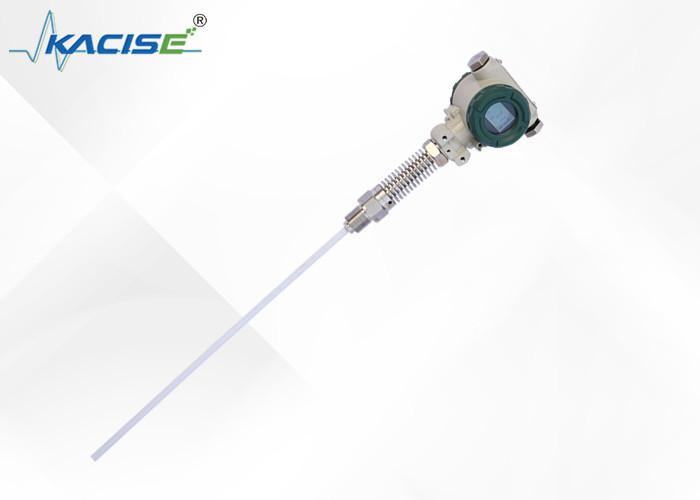

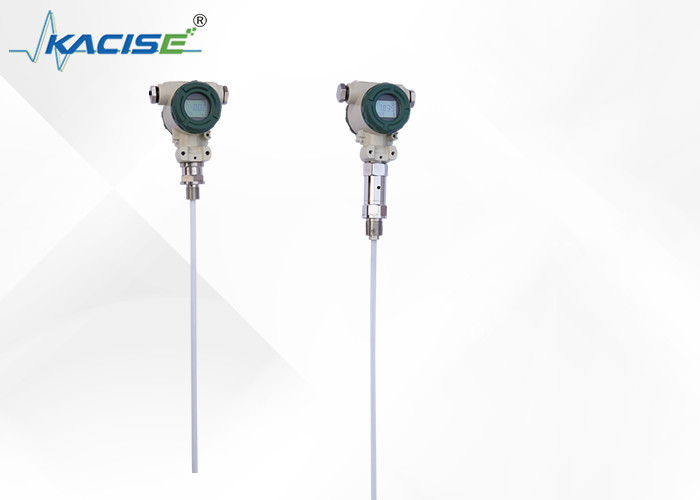

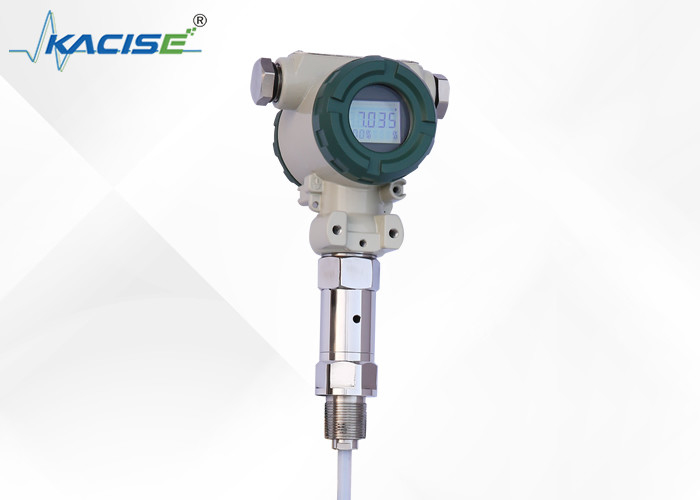

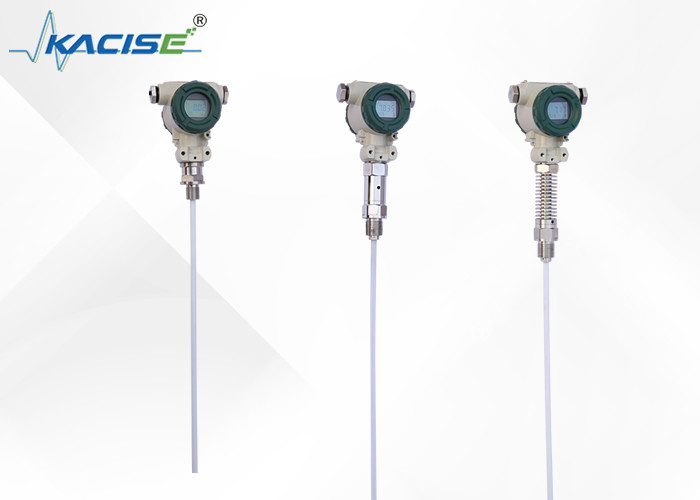

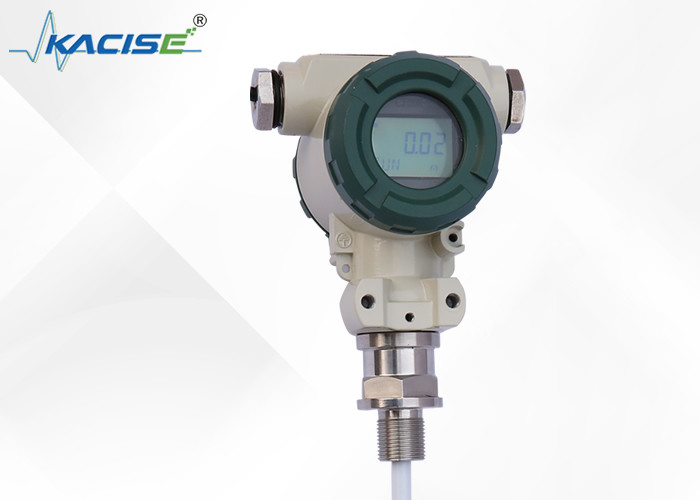

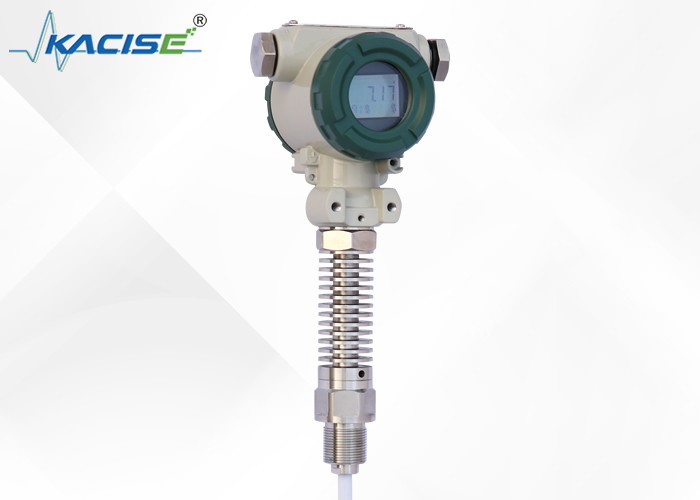

KCF6021-1-625mm Medidor de nivel de fluido de precisión con señal de salida de 4-20mA y temperatura de la sonda de -50 ~ 250 ° C

●Rango de detección: 0,01 ~ 30 m

●Exactitud: nivel 0.2, nivel 0.5

●Rango de presión: -0,1MPa~32MPa

●Temperatura de la sonda: -50 ~ 250 °C

●Temperatura ambiente: -20 a 60 °C

●Temperatura de almacenamiento: -55°C+125°C

●Señales de salida: 4 ‰ 20mA,4 ~ 20mA con comunicación HART/485 / comunicación de bus CAN

●Voltaje de alimentación: 12 28 VDC (debe estar alimentado por la barrera de seguridad)

● Fijación: montaje por tornillo M20×1.5,M27 por 2,

Instalación de bridas DN25,DN40,DN50. Se pueden personalizar especificaciones especiales

●Material humedecido: acero inoxidable 316, 1Gr18Ni19Tior o PTFE

●Estabilidad a largo plazo: ≤0,2%FS/año,

●Desviación de temperatura: ≤0,02%FS/°C (rango de 0°70°C)

●Niveles de explosión: ExiraIIC T6 intrínsecamente seguro, Ext II C T5 a prueba de llamas

●Protección:IP67

●Parámetros intrínsecamente seguros:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

Instalación y puesta en marcha

El transmisor de nivel de cable y varilla tiene una variedad de formas fijas para adaptarse a diferentes condiciones del sitio.5 hilos o bridas femeninos, puede elegir entre tres métodos de instalación (pared montada, porta tubos horizontal y porta tubos vertical, que le hacen útil en la instalación en el sitio.(Con imágenes)

Cuando se mide el medio de mayor movilidad, el usuario puede elegir el peso de fijación para evitar que el sensor se mueva violentamente, lo que puede desempeñar el papel de la estabilidad del sensor.Los objetos pesados deben colocarse en el fondo del recipiente al añadir peso., para no romper el cable del sensor.

Cuando las condiciones del sitio son malas, el usuario debe utilizar el escudo del sensor para proteger el sensor con el fin de evitar daños de cuerpos extraños o afectar la precisión de la medición.

Si los contenedores no son de metal, debemos colocar la carcasa del transmisor con un acceso por cable en la parte inferior del contenedor cuando se utiliza un transmisor de nivel de varilla KCF600;de lo contrario, la medición no es exacta.

Este producto ha sido calibrado en fábrica; para el ajuste de campo se pueden utilizar los siguientes métodos:

A: ¿Qué quieres decir? Es inteligente. el circuito método de depuración:

Sitio cero ---- Cuando el nivel de líquido se encuentra en el lugar más bajo, manteniendo presionada la tecla "Z" y la tecla "S" durante 8 segundos después de la misma hora de liberación, y luego hacer clic en la tecla "Z",la corriente de salida se ajusta automáticamente a 4 mA.

sitio-lleno ------ Cuando el nivel de líquido en el lugar más alto, manteniendo presionada la tecla "Z" y la tecla "S" durante 8 segundos después del mismo tiempo de liberación, y luego el botón "S",la corriente de salida se ajusta automáticamente a 20 mA.

B: ¿Qué quieres decir? Circuito analógico método de depuración:

Cuando el nivel de líquido en el próximo límite, utilizar el destornillador girando lentamente "Z" potencialómetro, observar las lecturas del amperio cerca de 4mA

Cuando el nivel de líquido en el límite superior, utilizar el destornillador girando lentamente potencialómetro "S" y observar las lecturas del amperiómetro cerca de 20mA

Y operar por 2-3 veces más, hasta que el cero y el lapso fueron precisos 4mA y 20mA. Después del ajuste, apretar la tapa del transmisor debe ser.

Nota:

1. Los productos suministrados con la certificación del producto y el manual, que tienen número del producto, parámetros técnicos, diagrama de cableado, y la fecha de fabricación, por favor compruebe para evitar el error.

2. La instalación debe basarse en la conexión del producto y los tipos de hilo, comprobar la interfaz del sitio es consistente con la interfaz del producto o no. Apretar la conexión roscada lentamente,Presta atención al sellamiento, el par no puede añadirse directamente a la carcasa del transmisor y sólo puede añadirse a la interfaz del transmisor de seis partes.

3El cableado debe estar estrictamente de acuerdo con las instrucciones de la empresa.

4Este producto es un instrumento de conversión de energía de precisión, prohíbe el desmontaje, colisión, caída y rechazo duro para jugar.

5El transmisor funciona inmediatamente después de encendido, pero la salida podría ser estable después de calentar durante 30 minutos.

6Uso anormal, apagado de la energía, verificación, o contacta directamente con nuestro departamento técnico.7El transporte y almacenamiento deben ser para restaurar el embalaje original y almacenarse en un almacén fresco, seco y ventilado.

8El proceso de instalación debe prestar atención a evitar la rotura de la piel del cable del sensor.

9. Al instalar el cable del sensor, la distancia de la pared de la piscina debe estar por lo menos 10 cm por encima, de lo contrario la medición no sería precisa.

10La línea de puesta a tierra de toda la estructura de PTFE y el nivel de la varilla deben conducirse con medios de medición; de lo contrario, la medición no sería precisa.

11El lugar de instalación debe adoptar medidas eficaces de protección contra los rayos.

12Las carcasas de cualquier transmisor de esta serie deben estar conectadas a tierra; la resistencia de conexión a tierra debe ser inferior a 4Ω.

13La barrera de seguridad debe ser certificada a prueba de explosión; sus requisitos de instalación deben seguir los requisitos de las instrucciones.

14. Cuando el transmisor se utiliza para la zona "0" a los transformadores de potencia con barrera de alimentación deben cumplir con los requisitos de GB3836.4-2000 NO. 8.1.
