IP67 impermeable 316 de acero inoxidable medidor de nivel de fluido -50-250 C Temperatura de la sonda

Descripción del producto:

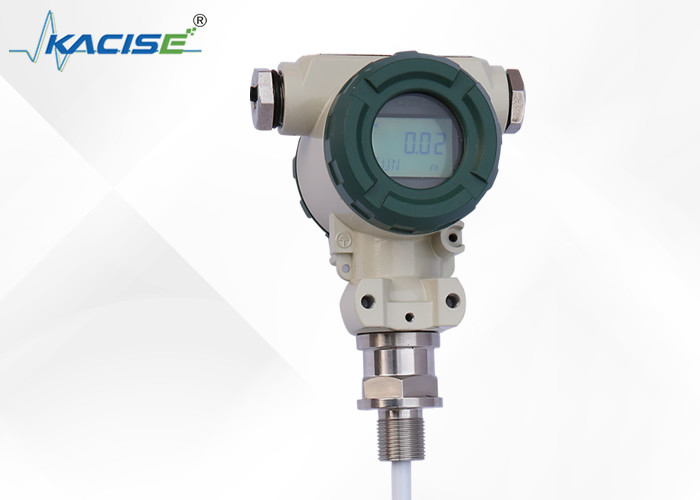

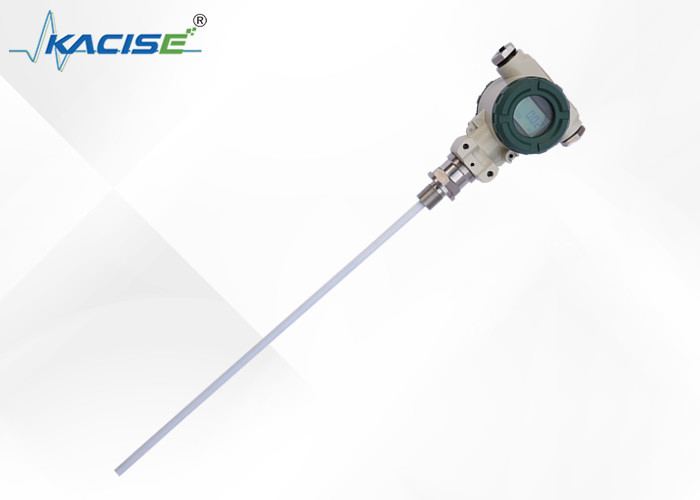

El transmisor de nivel capacitivo de la serie KCF600 está diseñado para la detección continua de varios líquidos que se encuentran en condiciones adversas, como alta temperatura y presión, alta corrosión,fácil cristalizaciónEs adecuado para medir el agua, las soluciones ácidas y alcalinas y el nivel de agua en la caldera.Toda la máquina no tiene partes móviles o flexibles y tiene las características de resistencia al impacto, fácil instalación, alta fiabilidad, alta precisión y costo razonable. Puede reemplazar el tipo de flotador tradicional, el tipo de entrada, el tipo de presión diferencial del transmisor de nivel en varias situaciones.

The key parts of the transmitter are equipped with an advanced RF capacitive sensing circuit that has been precisely compensated by temperature and linearity correction and then transformed into a standard electrical signalLa configuración del sistema ofrece opciones para protocolos de comunicación HART, CANBUS y 485.Los usuarios pueden realizar calibración automática "cero" y "rango" utilizando dos teclas para adaptarse a situaciones complejas con diferentes requisitos.

Características:

Las estructuras simples, sin componentes móviles o elásticos, también tienen una alta fiabilidad y requieren un mantenimiento mínimo, incluso en circunstancias normales.Esto significa que nuestro producto no necesita reparaciones regulares medianas y pequeñas.

Ofrecemos una variedad de opciones de salida de señal para facilitar diferentes configuraciones de sistemas para satisfacer mejor las necesidades de nuestros clientes.Nuestro producto está diseñado para ser conveniente para la alta temperatura y alta presión de los contenedoresAdemás, los datos medidos no se ven afectados por la temperatura del líquido medido, la gravedad específica, la forma del recipiente o la influencia de la presión.

Nos enorgullecemos de ser especialmente adecuados para la medición de ácido, álcali, y otros líquidos corrosivos.Nuestro producto viene equipado con una protección perfecta contra la sobrecorriente, sobrevoltura y polaridad de potencia.

Parámetros técnicos:

El alcance de detección de este dispositivo es de entre 0,01 y 30 metros. Tiene dos niveles de precisión: nivel 0,2 y nivel 0.5.

El rango de presión que puede medir está entre -0,1 MPa y 32 MPa. El rango de temperatura de la sonda es de -50 a 250 grados Celsius, mientras que el rango de temperatura ambiente es de -20 a 60 grados Celsius.El dispositivo se puede almacenar en un rango de temperatura de -55 a +125 grados centígrados.

Las señales de salida incluyen 4-20mA, 4-20mA con comunicación HART, comunicación de bus 485 o CAN. Este dispositivo requiere un voltaje de alimentación de 12-28VDC y debe ser alimentado por la barrera de seguridad.Se puede fijar mediante el montaje de tornillo M20 × 1.5, M27 × 2 o montaje de brida DN25, DN40 o DN50.

El dispositivo está hecho de acero inoxidable 316, 1Gr18Ni19Tior o PTFE. Su estabilidad a largo plazo es inferior o igual a 0.2%FS/año. Tiene una deriva de temperatura inferior o igual a 0.02%FS/°C en el rango de 0 a 70 oCLos niveles de explosión son Exira IIC T6 intrínsecamente seguro y Ext II C T5 ignífugo. Tiene un nivel de protección de IP67 y sus parámetros intrínsecamente seguros son Ui:28VDC, Ii:93mA, Pi:0.65W, Ci:0.042uf y Li:0mH.

• Rango de detección: 0,01 ~ 30 m
• Precisión: nivel 0.2, nivel 0.5
• Rango de presión: -0,1MPa a 32MPa
• Temperatura de la sonda: -50 ~ 250 °C
• Temperatura ambiente: -20 ~ 60 °C
• Temperatura de almacenamiento: -55 °C+125 °C
• La señal de salida: 4 ′20mA, 4 ~ 20mA con comunicación HART/485/comunicación de bus CAN
• Voltado de alimentación: 12 ∼ 28 VDC (debe estar alimentado por la barrera de seguridad)
• Fijación: montaje de tornillo M20 × 1.5M27×2, montaje de brida DN25, DN40, DN50.
• Material mojado: acero inoxidable 316, 1Gr18Ni19Tior o PTFE
• Estabilidad a largo plazo: ≤ 0,2% FS/Año
• Drift de temperatura: ≤ 0,02%FS/°C (rango de 0°C a 70°C)
• Niveles de explosión: Exira IIC T6 intrínsecamente seguro, Ext II C T5 a prueba de llamas
• Protección: IP67
• Los parámetros de seguridad intrínseca: Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

Instalación y puesta en marcha

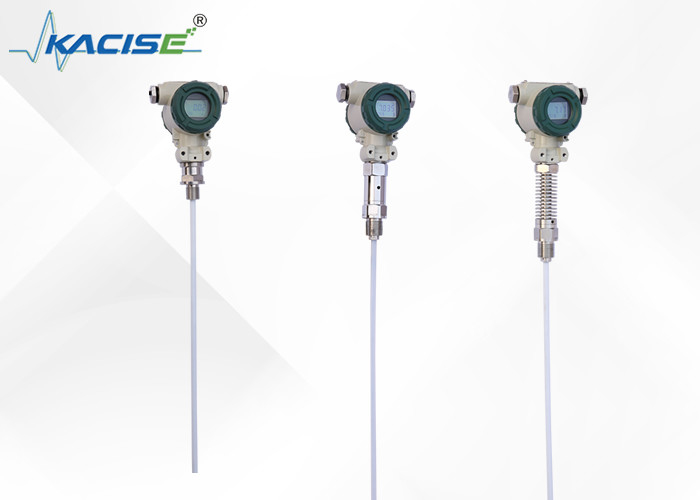

El transmisor de nivel de cable y varilla tiene una variedad de formas fijas para adaptarse a diferentes condiciones del sitio.5 hilos o bridas femeninos, puede elegir entre tres métodos de instalación (pared montada, porta tubos horizontal y porta tubos vertical, que le hacen útil en la instalación en el sitio.(Con imágenes)

Cuando se mide el medio de mayor movilidad, el usuario puede elegir el peso de fijación para evitar que el sensor se mueva violentamente, lo que puede desempeñar el papel de la estabilidad del sensor.Los objetos pesados deben colocarse en el fondo del recipiente al añadir peso., para no romper el cable del sensor.

Cuando las condiciones del sitio son malas, el usuario debe utilizar el escudo del sensor para proteger el sensor con el fin de evitar daños de cuerpos extraños o afectar la precisión de la medición.

Si los contenedores no son de metal, debemos colocar la carcasa del transmisor con un acceso por cable en la parte inferior del contenedor cuando se utiliza un transmisor de nivel de varilla KCF600;de lo contrario, la medición no es exacta.

Este producto ha sido calibrado en fábrica; para el ajuste de campo se pueden utilizar los siguientes métodos:

A: ¿Qué quieres decir? Es inteligente. el circuito método de depuración:

Sitio cero ---- Cuando el nivel de líquido se encuentra en el lugar más bajo, manteniendo presionada la tecla "Z" y la tecla "S" durante 8 segundos después de la misma hora de liberación, y luego hacer clic en la tecla "Z",la corriente de salida se ajusta automáticamente a 4 mA.

sitio-lleno ------ Cuando el nivel de líquido en el lugar más alto, manteniendo presionada la tecla "Z" y la tecla "S" durante 8 segundos después del mismo tiempo de liberación, y luego el botón "S",la corriente de salida se ajusta automáticamente a 20 mA.

B: ¿Qué quieres decir? Circuito analógico método de depuración:

Cuando el nivel de líquido en el próximo límite, utilizar el destornillador girando lentamente "Z" potencialómetro, observar las lecturas del amperio cerca de 4mA

Cuando el nivel de líquido en el límite superior, utilizar el destornillador girando lentamente potencialómetro "S" y observar las lecturas del amperiómetro cerca de 20mA

Y operar por 2-3 veces más, hasta que el cero y el lapso fueron precisos 4mA y 20mA. Después del ajuste, apretar la tapa del transmisor debe ser.

Nota:

1. Los productos suministrados con la certificación del producto y el manual, que tienen número del producto, parámetros técnicos, diagrama de cableado, y la fecha de fabricación, por favor compruebe para evitar el error.

2. La instalación debe basarse en la conexión del producto y los tipos de hilo, comprobar la interfaz del sitio es consistente con la interfaz del producto o no. Apretar la conexión roscada lentamente,Presta atención al sellamiento, el par no puede añadirse directamente a la carcasa del transmisor y sólo puede añadirse a la interfaz del transmisor de seis partes.

3El cableado debe estar estrictamente de acuerdo con las instrucciones de la empresa.

4Este producto es un instrumento de conversión de energía de precisión, prohíbe el desmontaje, colisión, caída y rechazo duro para jugar.

5El transmisor funciona inmediatamente después de encendido, pero la salida podría ser estable después de calentar durante 30 minutos.

6Uso anormal, apagado de la energía, verificación, o contacta directamente con nuestro departamento técnico.7El transporte y almacenamiento deben ser para restaurar el embalaje original y almacenarse en un almacén fresco, seco y ventilado.

8El proceso de instalación debe prestar atención a evitar la rotura de la piel del cable del sensor.

9. Al instalar el cable del sensor, la distancia de la pared de la piscina debe estar por lo menos 10 cm por encima, de lo contrario la medición no sería precisa.

10La línea de puesta a tierra de toda la estructura de PTFE y el nivel de la varilla deben conducirse con medios de medición; de lo contrario, la medición no sería precisa.

11El lugar de instalación debe adoptar medidas eficaces de protección contra los rayos.

12Las carcasas de cualquier transmisor de esta serie deben estar conectadas a tierra; la resistencia de conexión a tierra debe ser inferior a 4Ω.

13La barrera de seguridad debe ser certificada a prueba de explosión; sus requisitos de instalación deben seguir los requisitos de las instrucciones.

14. Cuando el transmisor se utiliza para la zona "0" a los transformadores de potencia con barrera de alimentación deben cumplir con los requisitos de GB3836.4-2000 NO. 8.1.

Aplicaciones:

El modelo KCF6021-1-625mm es adecuado para una amplia gama de aplicaciones, desde procesos industriales hasta industrias automotrices y marinas.01 ~ 30 M lo hace ideal para medir el nivel de varios líquidos, incluyendo petróleo, agua y productos químicos.

El medidor de nivel de fluido es fácil de instalar y operar, por lo que es una opción ideal para aquellos que requieren una medición precisa y confiable del nivel con un mantenimiento mínimo.El sensor capacitivo del nivel de aceite es muy sensible y proporciona mediciones precisas y fiables que no se ven afectadas por los cambios de temperaturaSu desviación de temperatura de ≤ 0,02% FS/°C (rango de 0­70°C) garantiza que las mediciones sean consistentes en un amplio rango de temperaturas.

Ya sea que trabajes en una planta de procesamiento de productos químicos, refinería de petróleo, o buque marítimo,El medidor de nivel de fluidos Kacise es una herramienta indispensable para garantizar el funcionamiento seguro y eficiente de su equipoSu precisión de ± 2%, ± 5% garantiza que puede confiar en sus lecturas, mientras que su estabilidad a largo plazo de ≤ 0.2% FS/Año significa que puede confiar en que proporcione mediciones consistentes y fiables a lo largo del tiempo.

Cuando solicite el medidor de nivel de líquido Kacise, puede esperar recibirlo en un plazo de 5 días hábiles, empaquetado en una caja de cartón.Entonces, ¿ por qué esperar?? Pide tu medidor de nivel de fluido Kacise hoy mismo y experimenta los beneficios de una medición de nivel capacitivo precisa y confiable!

Personalización:

Nuestros productos se fabrican en China (continente) y tienen una cantidad mínima de pedido de 2 unidades. Los detalles del embalaje incluyen un cartón, y el tiempo de entrega es de 5 días hábiles.Las condiciones de pago requieren un pago por adelantado del 100%.

El sensor de nivel de fluido capacitivo KCF6021-1-625mm tiene una deriva de temperatura dentro de ≤ 0,02%FS/°C (rango de 0 ̊70°C) y un nivel de protección de IP67.La tensión de la fuente de alimentación es de 2 28 VDC (debe ser alimentada por la barrera de seguridad)Además, tiene una estabilidad a largo plazo de ≤ 0,2% FS/Año.

Nuestros servicios de personalización de productos aseguran que sus requisitos específicos se cumplan con precisión y exactitud.Póngase en contacto con nosotros hoy para discutir sus necesidades y obtener más información sobre nuestras soluciones de transmisores de nivel de capacidad.

Apoyo y servicios:

Nuestro producto Fluid Level Meter viene con un completo paquete de soporte técnico y servicios, que incluye:

• Orientación y apoyo para la instalación
• Formación sobre el uso del producto
• Servicios de mantenimiento y calibración periódicos
• Línea directa de apoyo técnico las 24 horas del día
• Acceso a recursos y documentación en línea
• Servicios de garantía y reparación

Nuestro equipo de técnicos e ingenieros experimentados está comprometido a garantizar el rendimiento óptimo y la fiabilidad de nuestro producto de medidor de nivel de fluidos.Estamos dedicados a proporcionar a nuestros clientes el más alto nivel de apoyo y servicio.

Embalaje y envío:

Embalaje del producto para el medidor de nivel de fluidos:
El medidor de nivel de líquido se empaquetará en una caja de cartón resistente con inserciones de espuma para garantizar un transporte seguro.Las dimensiones de la caja son de 12 x 8 x 6 pulgadas y el peso total del paquete incluyendo el producto es de 2 libras.

Envío:
Ofrecemos envío estándar gratuito dentro de los Estados Unidos. El tiempo de entrega estimado es de 5-7 días hábiles.Los gastos de envío se aplicarán y el tiempo de entrega variará según el país de destino..
