Descripción del producto:
El sensor de nivel de radar KWL801B-RS485 cumple las especificaciones estándar establecidas en la norma nacional DB50/T 826-2017 para medidores de nivel.Su componente principal está diseñado con una impermeabilización IP68 completamente sellada, garantizando la fiabilidad en entornos adversos.
El producto ofrece un rango de medición máximo de 40 metros, dejando un punto ciego mínimo de menos de 6 centímetros.el sensor de nivel de radar es capaz de alcanzar una excelente precisión en las mediciones de nivel.
El sensor de nivel de radar KWL801B-RS485 viene equipado con un soporte fijo diseñado para una fácil instalación.

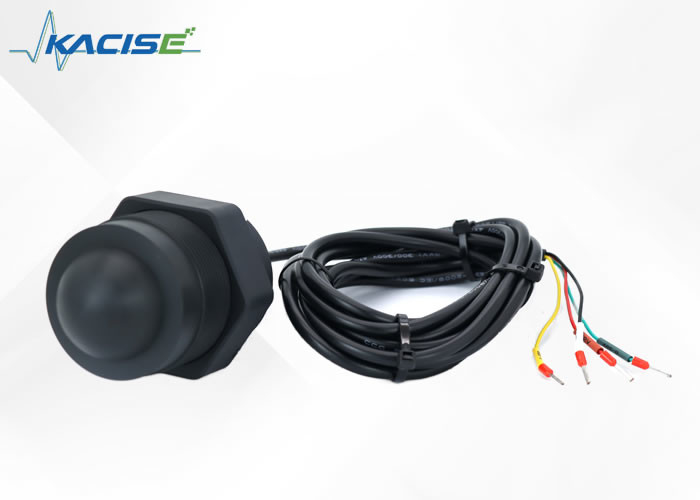

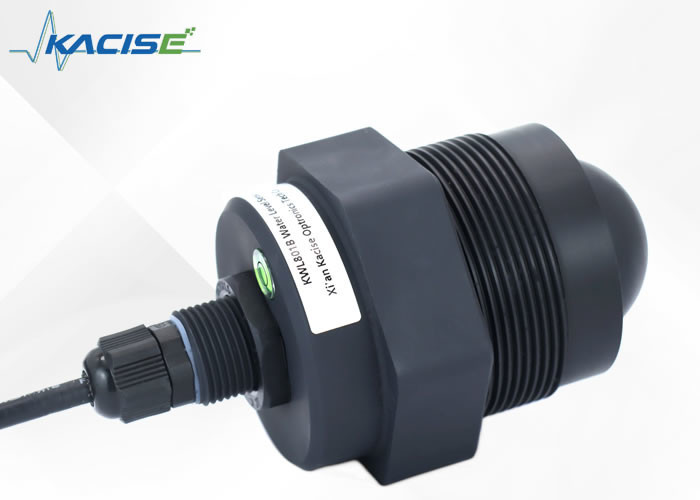

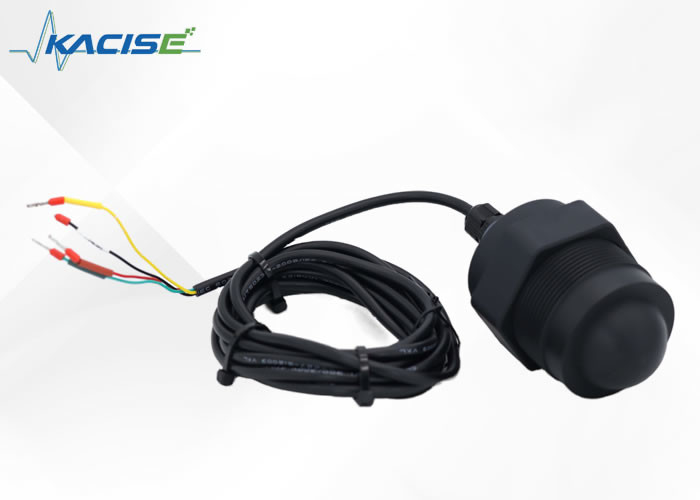

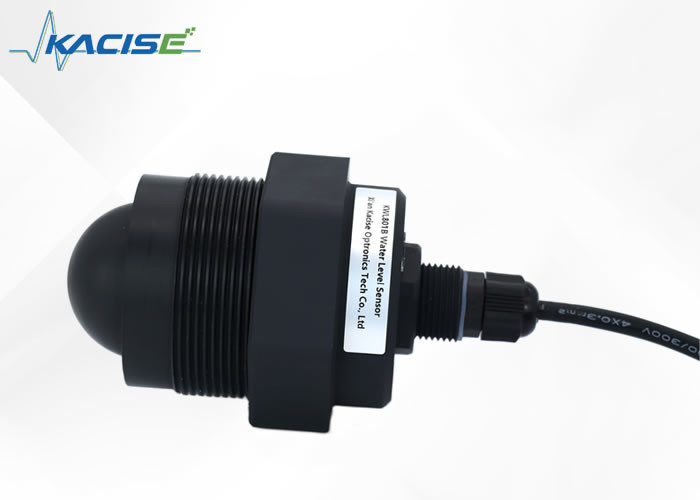

Sensor de nivel del radar KWL801B-RS485
- Se ajusta a la norma nacional DB50/T 826-2017 para medidores de nivel
- Protección del agua IP68 totalmente sellada para mayor fiabilidad
- Rango de medición máximo de 40 metros y punto ciego mínimo < 6 cm
- Frecuencia más alta y ancho de banda más amplio para una precisión superior
- Apoyo fijo para una fácil instalación
Las especificaciones técnicas:
| Modelo |
Se aplicarán las siguientes medidas: |
| Frecuencia de medición |
80 GHz |
| Comunicación |
Se trata de un sistema de seguridad. |
| Frecuencia de adquisición |
≥ 200 ms/ configurable |
| Corriente de funcionamiento |
12V/14mA |
| Precisión de medición de la distancia |
± 2 mm |
| Protocolo de comunicación |
Modbus / Protocolo de texto |
| Ancho del haz de antena |
± 2,75° |
| Voltado de alimentación |
9 ~ 24 V |
| Rango de medición |
0.2 ~ 40m
0.18 ~ 30m
0.1 ~ 15/20m
0.06~3/5/10m
|
| Corriente de pulso de RF |
El valor de las emisiones de CO2 es el siguiente: |
| Humedad de trabajo |
0~95% |
| Tipo de hilo |
G hilo/ personalizado |
| Temperatura de trabajo |
-40 ~ 75 °C |
| Grado de resistencia al agua |
Protección IP68 |
| Peso neto |
0.6 kg |
Instrucciones de cableado
| Línea roja |
VCC (9~24V) fuente de alimentación |
| Línea negra |
El GND |
| Línea amarilla |
485-A |
| Línea verde |
485-B |
Dimensión:
Instalación:
(1) Asegúrese de que el sensor esté perpendicular a la superficie del medio.
(2) Evite que el haz transmisor irradie objetos de interferencia y genere falsos ecos.

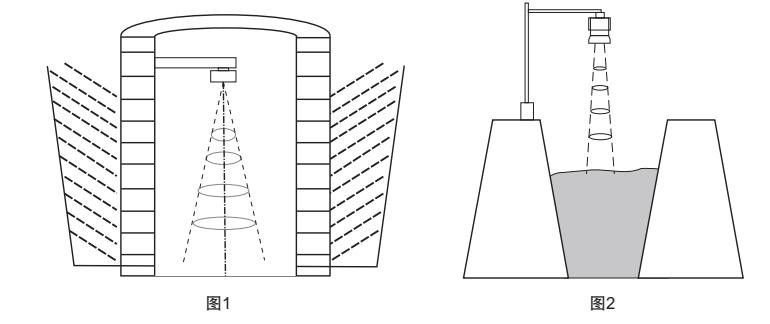

Para las condiciones de trabajo típicas, véase lo siguiente:
Aplicaciones:
Los sensores de nivel de radar son instrumentos que se utilizan para medir el nivel de varios medios en tanques y contenedores.
Estos sensores funcionan según el principio de reflexión en el dominio del tiempo, que a menudo se abrevia a TDR.El principio básico de funcionamiento del TDR es que un pulso electromagnético se envía a lo largo de un cable o sonda a la velocidad de la luz.
Cuando el pulso electromagnético golpea la superficie del medio que se mide, una parte de él se refleja, creando un eco que regresa al transmisor de pulso a lo largo del mismo camino.El tiempo que tarda el pulso en viajar de regreso al transmisor es proporcional a la distancia entre el transmisor y la superficie del medio medido.
La altura o el nivel del medio medido se puede calcular fácilmente utilizando este principio.el sensor de nivel de radar puede medir con precisión el nivel de superficie del medio que se mide.
Apoyo y servicios:
Nuestro producto Radar Level Transmitter está respaldado por un soporte técnico y servicios integrales para garantizar un rendimiento y una confiabilidad óptimos.Nuestro equipo de expertos está disponible para ayudar con la instalación, configuración, solución de problemas y mantenimiento del producto.ofrecemos servicios de formación para garantizar que los usuarios estén equipados con los conocimientos y habilidades necesarios para operar el producto de manera efectivaNuestro compromiso con la satisfacción del cliente significa que siempre estamos listos para ayudar con cualquier problema o preocupación que pueda surgir.
Embalaje y envío:
Embalaje del producto:
- El transmisor de nivel de radar estará en una caja de cartón.
- El producto estará asegurado con relleno de espuma para evitar daños durante el transporte.
- Todos los manuales, cables y accesorios necesarios estarán incluidos en el paquete.
Envío:
- Ofrecemos envío gratuito a cualquier lugar dentro de los Estados Unidos.
- Para los pedidos internacionales, los costes de envío se calcularán en función del destino y del peso del paquete.
- Todos los pedidos se enviarán dentro de los 1-2 días hábiles posteriores a la recepción del pago.
- Un número de seguimiento será proporcionado al cliente una vez que el producto haya sido enviado.
