| Lugar de origen: | China (Mainland) |
| Nombre de la marca: | Kacise |
| Certificación: | certificate of explosion-proof, CE |
| Número de modelo: | KSIMU03D |
| Cantidad de orden mínima: | 1pcs |
|---|---|
| Detalles de empaquetado: | each unit has individual box and all boxes are packed in standard packages or customers requests available |
| Tiempo de entrega: | 5-8 working days |
| Condiciones de pago: | T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 1000 Pieces per Week |
| Peso: | 55 gramos | Ondulación: | 100mV |
|---|---|---|---|
| Estabilidad de sesgo cero ((@ varianza de Allan): | 0.5°/h | Estabilidad de sesgo cero (varianza de Allan @ 25 °C): | 50g |
| Rango de medición (personalizable): | ±500°/s | Impacto: | 5000 g,0.1 ms |
| Temperatura de funcionamiento: | -45℃~+85℃ | Rango de medición (se puede personalizar): | ±30g |
| Consumo de energía: | 1.5W | ||
| Alta luz: | 0Unidad de medición de inercia del 0,1% |
||
● Amplio rango de temperaturas de funcionamiento
● Amplio ancho de banda
● Tamaño pequeño
● Comienza rápidamente
● Alta precisión
● Alta fiabilidad y robustez
● Medición precisa en condiciones adversas
| Pel aramétrico | KSIMU03D | |
| Parámetro de la fuente de alimentación | ||
| Válvulas | 5 V | |
| Consumo de energía | 1.5W | |
| la ondulación | 100 mV | |
| Prendimiento del producto | ||
| Peso | 55 gramos | |
| Precisión del ángulo de inclinación ((-90°~+90°) | < 0,1° | |
| La precisión del ángulo de rodadura ((-180°~+180°) | < 0,1° | |
| Ángulo de curso ((-180°~+180°) | --° | |
| El giroscopio | Rango de medición (personalizable) | ± 500°/s |
| Estabilidad de sesgo cero ((@ varianza de Allan) | 0.5°/h | |
| Paseo aleatorio | 0.15°/√h | |
| Repetibilidad de sesgo cero | 10°/h | |
| Sensibilidad a la aceleración de sesgo cero | 1°/h/g | |
| No linealidad del factor de escala (temperatura ambiente) | 200 ppm | |
| Repetibilidad del factor de escala (temperatura ambiente) | 200 ppm | |
| acoplamiento cruzado | 00,1% | |
| ancho de banda | 250 Hz | |
| Acelerómetro | Rango de medición (se puede personalizar) | ± 30 g |
| Estabilidad de sesgo cero (varianza de Allan @ 25 °C) | 50g | |
| Error de sesgo cero en todo el rango de temperaturas | 10 mg | |
| Paseo aleatorio | 0.2m/s/√h | |
| Repetibilidad de sesgo cero | 0.5 | |
| Repetibilidad del factor de escalado | 300 | |
| No linealidad del factor de escala | 100 | |
| ancho de banda | 100 | |
| Medio ambiente | ||
| Temperatura de funcionamiento | -45°C+85°C | |
| Temperatura de almacenamiento | -55°C+105°C | |
| Vibración | 10~2000 Hz, 6,06 g | |
| el impacto | 5000 g,0.1 ms | |

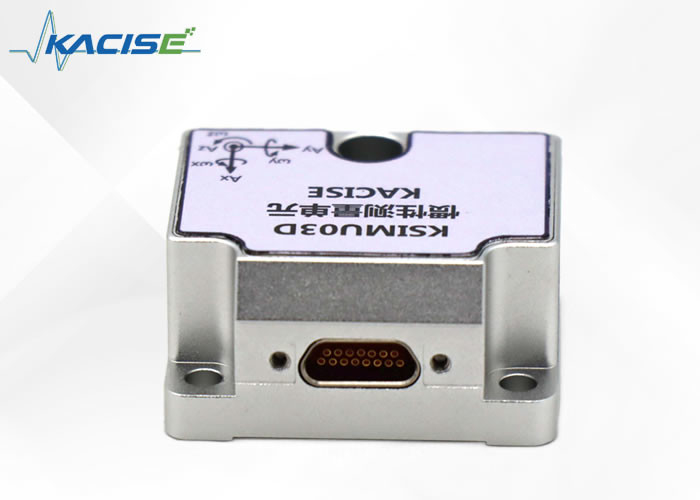

La unidad de inercia KSIMU03D se muestra en la figura 4.
Figura 4 Aspecto de la UMI

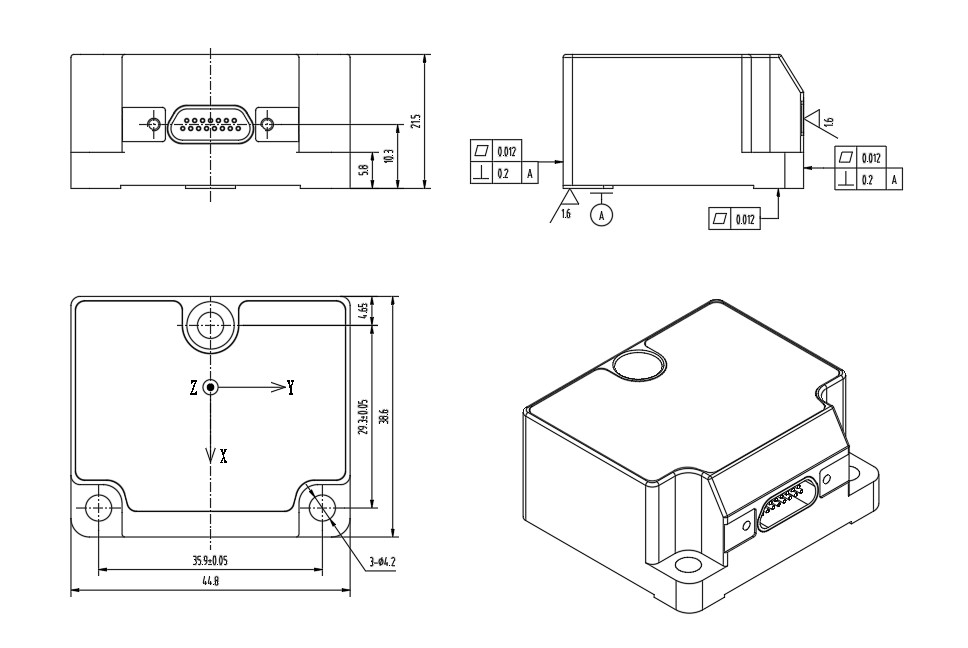

El KSIMU03D está instalado con tres orificios Φ4.4 y tres tornillos M4 (lavadora de resorte y lavadora plana).el enchufe debe estar bloqueado con el enchufe y el cable debe estar fijadoSe recomienda que la planitud y la verticalidad de la superficie de instalación en relación con el plano de base no sean superiores a 0,02 mm, a 0,04 mm y a 0,05 mm.8 μm de rugosidad de la superficie.
Coordenadas espaciales:
Principio de la regla de la mano derecha1
La UIM MEMS contiene tres sistemas de coordenadas espaciales axiales, a saber, X, Y y Z. El eje X apunta a la dirección de la interfaz de conexión eléctrica,el eje Y apunta hacia el lado izquierdo de la UMI, y el eje Z apunta a la superficie superior de la UMI, como se muestra en la figura 1.
Figura 1 Coordenadas espaciales de la UMI
La instalación de la UMI debe coincidir con el eje del sistema de coordenadas, de lo contrario los datos de velocidad angular medidos no son exactos.puede asignar y determinar rápidamente el eje del sistema de coordenadasExtiende tu mano derecha y extiende el pulgar, el dedo índice y el dedo medio respectivamente.y el dedo medio está apuntando en la dirección del eje z, como se muestra en la Figura 2.
Figura 2 Principio 1 de la regla de la mano derecha
El principio de la mano derecha 2
El giroscopio de tres grados de libertad en la UMI mide las velocidades angulares en tres direcciones.la dirección de la velocidad angular de la rotación del eje se puede determinar rápidamenteExtiende la mano derecha y extiende el pulgar. La dirección del pulgar es la dirección axial, y la dirección de los otros cuatro dedos es la dirección de la rotación axial del pulgar,como se muestra en la figura 3.
Figura 3 Principio 2 de la regla de la mano derecha
Definición del rumbo Ángulo, inclinación Ángulo y ángulo de rodadura
Definición del ángulo de inclinación: Tomando el eje X como el eje de rotación, en sentido contrario a las agujas del reloj es positivo, horizontal es cero y el rango es [-90o, 90o].
Definición del ángulo de rodadura: Tomando el eje Y como el eje de rotación, en sentido contrario a las agujas del reloj es positivo, horizontal es cero y el rango es [-180o, 180o].
Definición del ángulo de curso: Tomando el eje Z como el eje de rotación, en sentido contrario a las agujas del reloj es positivo, el norte es cero y el rango es [-180o, 180o].
El modelo de conector eléctrico de KSIMU03D es J30JE-15ZKN-J, y el modelo de conector correspondiente es J30J-15TJ. La distribución específica del contacto se muestra en la tabla siguiente.
| Número de contacto | Definición del pin | Tipo de producto | ilustrado |
| 8 | VASP | El suministro | Fuente de alimentación positiva del producto, fuente de alimentación regulada en CC |
| 15 | El GND | El suministro | Terreno del producto, tierra de potencia y tierra de puerto serie |
| 10 | RxD+ | Input | Eje positivo de la interfaz receptor RS422 del producto |
| 2 | ¿Qué es eso? | Input | Terminal negativo de la interfaz de recepción RS422 del producto |
| 9 | TxD+ | Posición de los productos | Interfaz de salida RS422 del producto extremo positivo |
| 1 | ¿Qué es? | Posición de los productos | Terminal negativo de la interfaz de salida RS422 del producto |
Protocolo de comunicación
La interfaz de comunicación es RS422, con 8 bits de datos, 1 bit de inicio, 1 bit de parada y sin verificación; el byte alto es el primero y el byte bajo es el último.y la frecuencia de actualización de datos es de 500Hz.
| Número de bytes | nombre | - ¿ Qué pasa? | Unidades | En el caso de la |
| 0 a uno. | Cabecera del marco | 0xAA55 | ||
| 2 a 5. | Giro X | 1000 | °/s | Velocidad angular del giroscopio X |
| 6 a 9 | El giroscopio Y | 1000 | °/s | Tasa angular del giroscopio |
| 10 a 13 | Giro Z | 1000 | °/s | Z velocidad angular giroscópica |
| 14 y 17 | Acelerómetro X _ | 100000 | G | Aceleración X |
| 18 a 21 años | Acelerómetro Y | 100000 | G | Aceleración en Y |
| 22 a 25 | Acelerómetro Z _ | 100000 | G | Aceleración en Z |
| 26 a 29 | Ángulo de inclinación | 100 | ¿ Qué pasa? | Levanta la cabeza para ser positivo |
| 30 a 33 años | Ángulo de rodamiento | 100 | ¿ Qué pasa? | La inclinación derecha es positiva |
| 34 a 37 años | Ángulo del curso | 100 | ¿ Qué pasa? | En sentido contrario a las agujas del reloj es positivo |
| 38 a 41 | Temperatura | 100 | °C | |
| 42 | El conde | 0-255 Cuenta | ||
| 43 | Eficacia | La suma acumulada de todos los bytes 0-42 toma los 8 bits inferiores |
Comando de configuración
1 Preparación de la instalación
Detener la salida
*0RM=D (Entrar)
Inicio de la salida
*0RM=U (Entrar)
2 Establecer la velocidad de transmisión
* BAUD=1 (Entrar) Establezca la velocidad de transmisión a 115200
* BAUD=2 (Entrar) Establezca la velocidad de transmisión a 230400
* BAUD=3 (Entrar) Establezca la velocidad de transmisión a 460800
* BAUD=4 (Entrar) Establezca la velocidad de transmisión a 921600
3 Configuración de la frecuencia de salida
*FREQ=1 (Entrar) Establezca la frecuencia de salida a 100Hz
*FREQ=2 (Entrar) Establezca la frecuencia de salida en 125Hz
*FREQ=3 (Entrar) Establezca la frecuencia de salida a 250Hz
*FREQ=4 (Entrar) Establezca la frecuencia de salida a 500Hz
