Nombre: | Sensor de turbidez de bajo rango | Rango de acción: | 0~10 NTU |
---|---|---|---|
Precisión: | 00,01 NTU o ± 2% (se toma el más grande) | Resolución: | 0.001NTU |
Fuente de luz: | El LED | Disposición de energía 0,6 W (apertura del cepillo) 1 W (funcionamiento del cepillo): | 0.6W ((Cerrar con el cepillo) 、1W ((Trabajar con el cepillo) |
El poder: | Dirección continua 12~24V,1A | Rango de flujo: | 180~500mL/minuto |
Rango de temperatura: | 0 ~ 50 °C | Tamaño del sensor: | Φ54,6 mm*193,5 mm |
Tubo de entrada: | Pipa de PE de 2 puntos | Tubo de desagüe: | Pipa de PE de 3 puntos |
Producción: | Modobus RS485 | mantener: | Limpiezas automáticas |
Material del cuerpo: | Canal de agua: PC+ABS Sensor:316L+POM | ||
Alta luz: | Sensores de calidad del agua de 0 a 50 grados,Sensores de calidad del agua industriales,Acuicultura Sensores de calidad del agua |

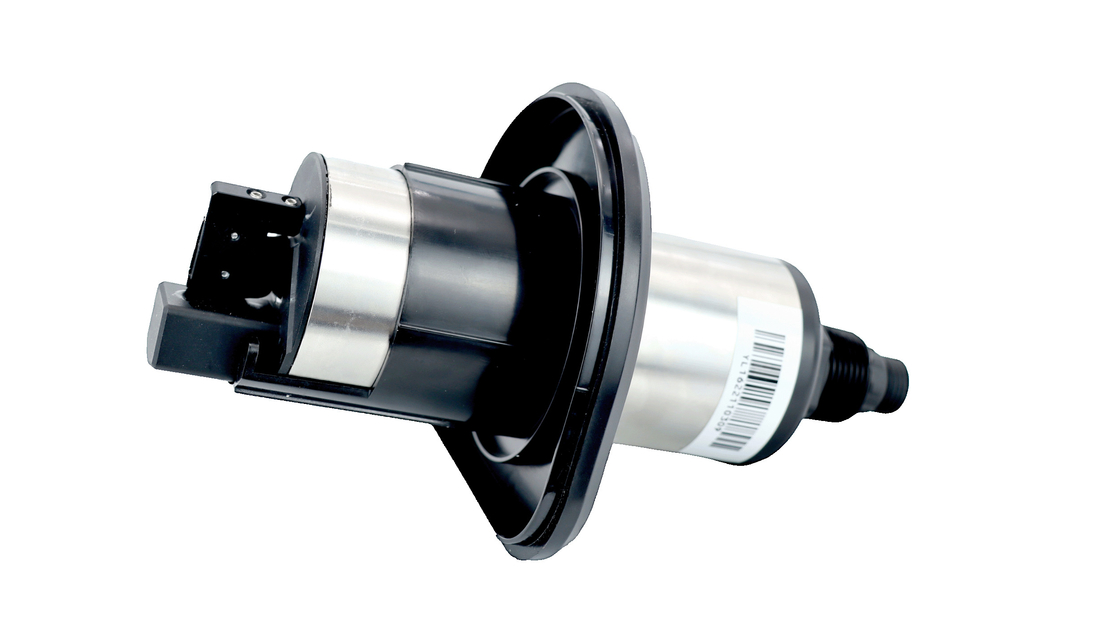

1.Introducción
Turbidímetro de bajo alcance es para el monitoreo en línea de la calidad del agua potable, con ultra bajo
el límite de detección de turbidez, medición de alta precisión.
El sistema de control remoto permite la obtención de datos de larga duración sin mantenimiento, ahorro de agua y salida digital.
El sistema de seguimiento de datos en plataformas en la nube y teléfonos móviles, y la comunicación RS485-Modbus.
puede utilizarse ampliamente en el seguimiento en línea de la turbidez del agua del grifo, el suministro de agua secundaria,
agua terminal de red de tuberías, agua potable directa, agua filtrada por membrana, piscina y agua superficial.
2.Características

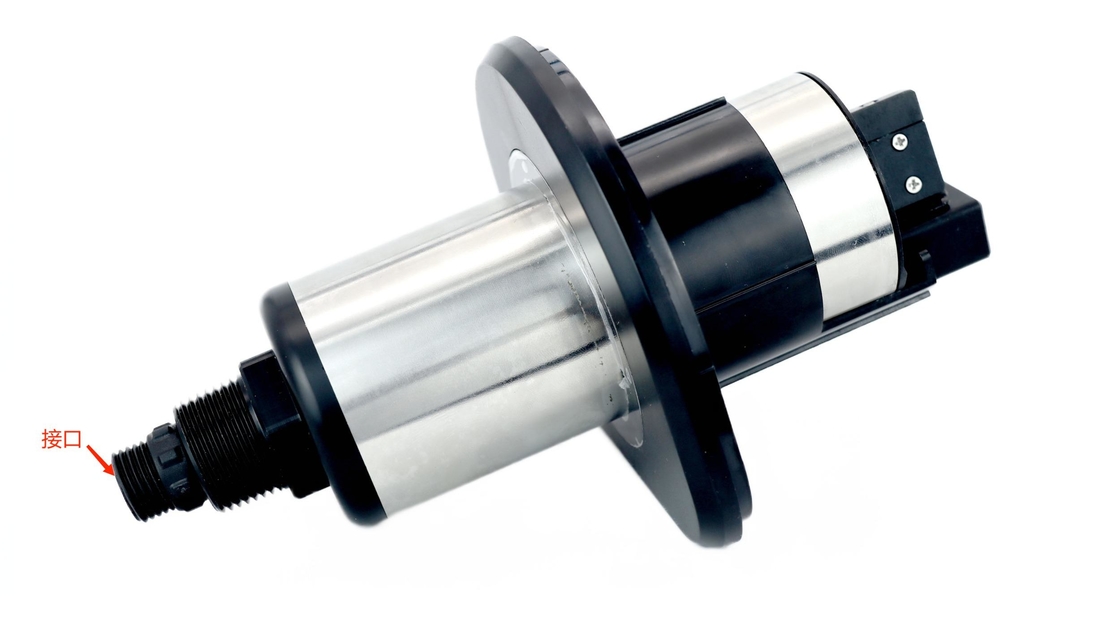

3.Diagrama del tamaño del sensor

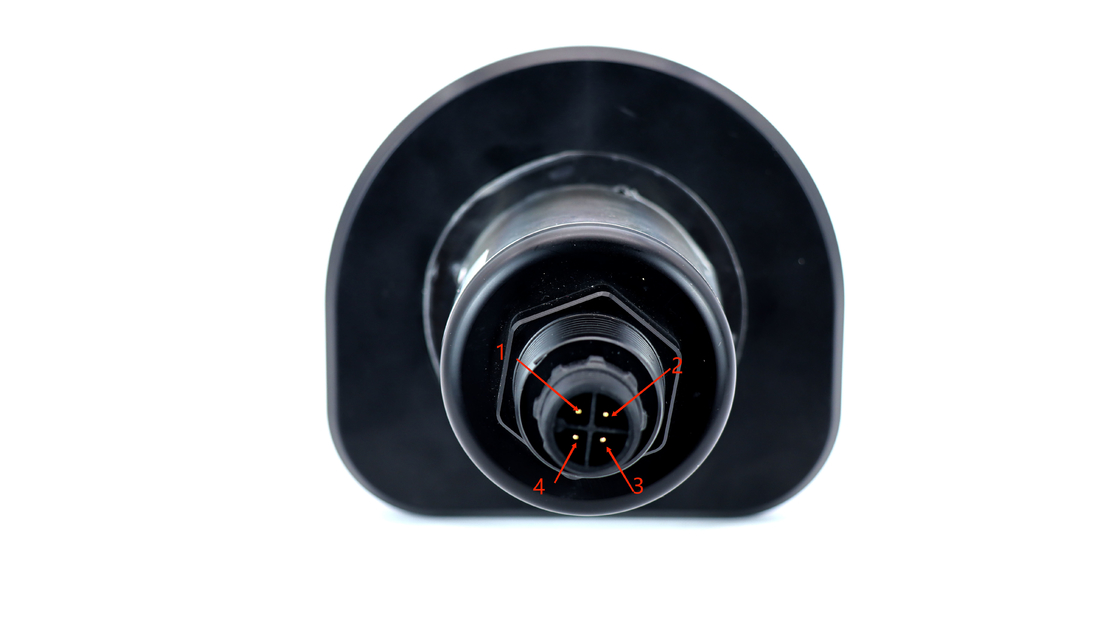

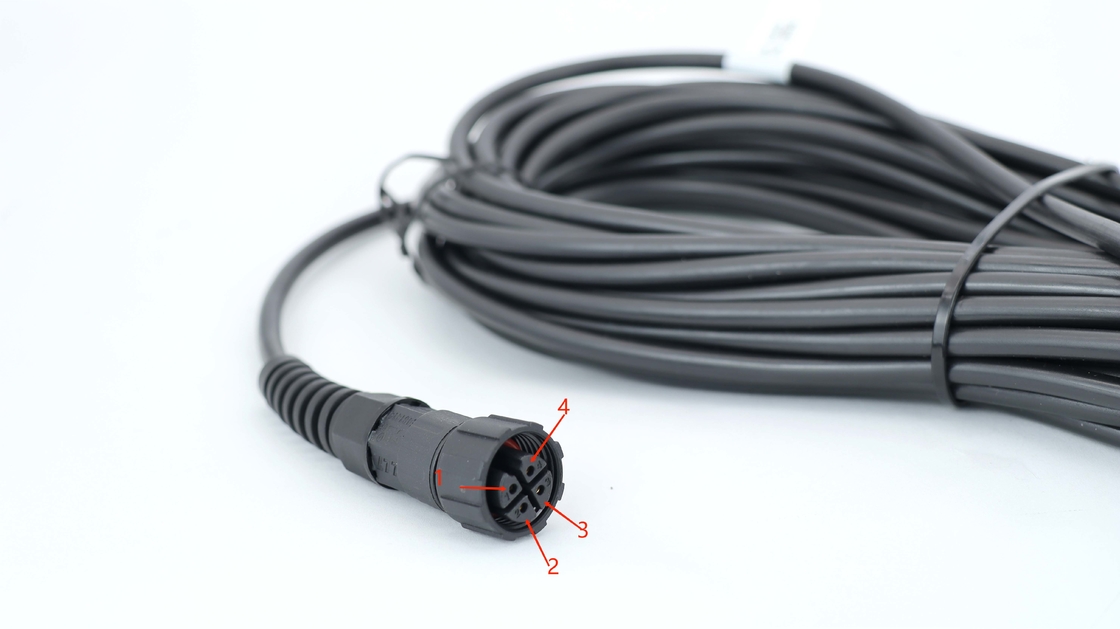

4. Definición del cable
4 alambres AWG-24 o AWG-26 para el blindaje OD = 5,5 mm
1, Red Power (VCC)
2, Blanco485 Fecha_B (485_B)
3, Verde ¥485 Fecha_A (485_A)
4, Negro (GND)
5, alambre desnudo
5Especificaciones técnicas
Nombre | Sensor de turbidez de bajo rango |
Rango de acción | 0 a 10 NTU |
Precisión | 00,01 NTU o ± 2% (se toma el más grande) |
Resolución | 0.001NTU |
Fuente de luz | El LED |
Disposición del poder | 0.6W ((cerrar con el cepillo),1W ((trabajar con el cepillo) |
El poder | Dirección continua 12~24V,1A |
Rango de flujo | 180 a 500 ml/min |
Rango de temperatura | 0 ~ 50 °C |
Tamaño del sensor | Φ54,6 mm*193,5 mm |
Tubo de entrada | Pipa de PE de 2 puntos |
Tubo de desagüe | Pipa de PE de 3 puntos |
Producción | Modbus RS485 (en inglés) |
mantener | Limpiezas automáticas |
Material del cuerpo |
Canal de agua: PC+ABS Sensor: 316L+POM |
Nota:
1Los parámetros técnicos anteriores son todos datos en un ambiente líquido estándar.
2La vida útil del sensor y la frecuencia de calibración de mantenimiento están relacionadas con las condiciones reales de campo.
6- Instalación y operación del equipo
6.1 Tabla de configuración
Configuración estándar | Número | Las observaciones |
Turbidímetro de bajo alcance | 1 | |
Célula de flujo | 1 | |
Placas de montaje | 1 | |
Las condiciones de ensayo de las emisiones de gases de efecto invernadero | 3 | |
Dispositivo de regulación del caudal | 1 | |
El cable | 1 | 10 metros |
Transmisor | 1 | Opciones (no estándar) |
6.2Instrucciones de instalación
6.2.1Instalación fija

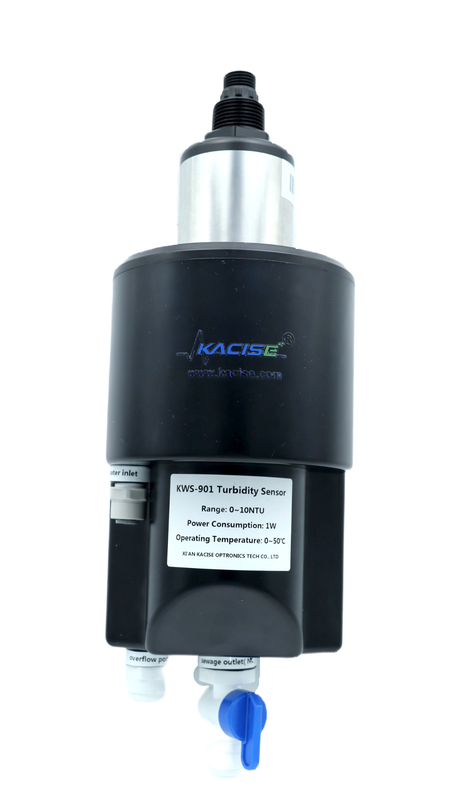

Seleccione el método de instalación que se muestra en la figura a) o b) para fijar el plano medio basado en el
el entorno de instalación real.
(a) Diagrama de instalación en la pared (b) Diagrama de instalación en el plano trasero (c) Dimensión de la placa de montaje
6.2.2 Precauciones de instalación
1 Asegurarse de que el plano trasero esté instalado de forma segura.
2 Asegúrese de que la ranura de circulación esté bien cerrada.
3 Por favor asegúrese de que la entrada de agua, desbordamiento, y las tuberías de alcantarillado están pegados en su lugar, y dos
puntos, tres puntos de abrazadera azul clip a la posición para evitar fugas.
4 Atención especial: La válvula de drenaje manual debe mantenerse cerrada y sólo abrirse para limpieza.
y cerrado después.
6.3 Suministro de agua
(1) Agua de desagüe
Abrir el interruptor de entrada, comprobar y ajustar el "dispositivo de regulación de flujo", de modo que el caudal de entrada es
mantenerse dentro del intervalo de los requisitos de índice;
Confirmar que la válvula manual de la salida de aguas residuales está cerrada, abrir la tapa superior del flujo
Si hay agua corriente, se puede
es normal, y si no hay agua corriente o el caudal es muy lento, compruebe si la entrada
el dispositivo de regulación del agua y del caudal se ajuste normalmente.
(2) Compruebe la función de almacenamiento de agua
Abrir la tapa superior, y la cámara del cilindro en el medio de la piscina de flujo es el agua
Compruebe si el agua se almacena normalmente y si el nivel de líquido
Al mismo tiempo, compruebe si no hay
son impurezas y residuos en la piscina de medición con la ayuda de equipos de iluminación tales como:
una linterna. Si hay impurezas, descargarlas o quitarlas antes de volver a almacenar el agua.
(3) Instalar una sonda de turbidez
Insertar el sensor de turbidez en la tapa superior y atornillar en la ranura de la tapa superior de la tarjeta, a continuación,
introducir la totalidad en el depósito de flujo y colocar la tapa superior cerca de la tapa del depósito de flujo.
(4) Activación
Después de completar el proceso anterior, el sensor se puede encender y medir por la adquisición
el protocolo, el transmisor, etc.
6.4 Calibración
El sensor de turbidez puede instalarse y utilizarse directamente, y no se requiere la segunda calibración
Si el cliente lo necesita o si el desplazamiento de datos se encuentra en la instalación posterior
La empresa sugiere utilizar el agua del grifo como muestra de agua para el mantenimiento de un solo punto.
La calibración y los parámetros de calibración se pueden escribir a través de nuestro ordenador host o en el
formulario del registro del protocolo de comunicación.
7- Programa y métodos de mantenimiento
7.1Ciclo de mantenimiento
Tarea de mantenimiento | Frecuencia de mantenimiento recomendada |
Limpieza del sensor | Cada mes |
Sensor de calibración | Cada 1 a 2 meses, según la situación de uso |
Limpieza de las células de flujo | Cada 1 a 2 meses, según la situación de uso |
Reemplace el cepillo de limpieza | Cada 6 meses |
La limpieza es muy importante para mantener lecturas precisas.
7.1.1 Confirmar que la fuente de alimentación es normal
El voltaje de alimentación es CC, el valor de voltaje es DC12-24V, y el voltaje es estable
7.1.2 Confirmar que el agua entrante es normal
Hay agua de la tubería;
El agua entrante puede fluir hacia el tanque de circulación.
No hay desbordamiento de agua en la entrada del tanque de circulación.
7.1.3 Compruebe el buen drenaje
Basándose en la determinación de que el agua entrante es normal, el nivel de líquido de la circulación
el tanque está normal y no hay desbordamiento de agua:
Equipo de inspección (plataforma trasera, plataforma trasera, canal de circulación interna) para determinar si hay agua,
si hay agua, que existía antes de la situación del agua, las causas de este fenómeno tienen dos,
uno es la presión del agua, el agua directamente del tanque de circulación desborda, segundo, pobre
el drenaje, haciendo que el agua se derrame del tanque de circulación, si podemos descartar la presión del agua es demasiado
gran y pobre drenaje.
7.2 Mantenimiento de las sondas
7.2.1 Sensor limpio
Apague el medidor, retire el sensor de la ranura de flujo y limpie el sensor.
Cuando limpie un orificio de luz, debe limpiarlo con un hisopo de algodón, preferiblemente con un algodón
Si no hay alcohol en el sitio, use un hisopo de algodón seco, si no, use un papel
Es una toalla.
7.2.2 Compruebe la fuente de luz
Después de entrar en el estado de medición, alinear el puerto óptico del sensor
Normalmente se pueden observar manchas rojas intermitentes desde el sensor similar a
Los punteros láser y el brillo percibido a simple vista no deben ser inferiores a los de los
Los estados de falla comunes de las fuentes de luz son:
a) No se producirá ningún cambio ni emisión de luz después de encendido;
b) La mancha roja es oscura, mucho menos brillante que un puntero láser;
c) Cuando se confirma que el orificio de luz del sensor está libre de manchas de agua, se observan manchas rojas.
las manchas rojas brillantes emitidas, no concentradas.
En caso de fallo de la fuente de luz, el sensor puede ser retirado de la ranura de flujo y enviado de nuevo a la
Antes de volver a insertar el sensor en la ranura de flujo, se
necesario para apagar el instrumento; después de ponerlo en la ranura de circulación, presione ligeramente
Puede observar si el dispositivo se ha colocado en su lugar y no inclinado.
el sensor está colocado desde el lado del instrumento.
7.2.3 Tanque de circulación limpio
Limpie el depósito de flujo con un cepillo de tubo y asegúrese de que la parte inferior y las paredes laterales del depósito estén
libre de sedimentos visibles.
7.2.4 Verificación del estado de funcionamiento
Después de que se haya completado el mantenimiento anterior, los trabajos de medición de rutina como la toma de agua
y la recolección de sondas se puede reiniciar, y el trabajo de verificación como el valor de medición
la comparación y la calibración en un solo punto pueden llevarse a cabo de acuerdo con los requisitos del campo.
8- Disparando problemas.
En el cuadro 5-1 se enumeran los síntomas, las posibles causas y las soluciones recomendadas para los problemas comunes
Si su síntoma no es lis o ninguno de los síntomas descritos en el apartado 4.
soluciones resuelve su problema, por favor póngase en contacto con nosotros.
Error en el registro | Posibilidad de causa | Solución |
El valor medido es Demasiado alto, demasiado bajo o inestabilidad |
No es normal luminiscencia del sensor |
Compruebe el estado luminoso de acuerdo con el instrucciones de funcionamiento |
Anomalía en el almacenamiento de agua |
Compruebe si la entrada de agua, el almacenamiento de agua y el El resto son normales. |
|
Las ventanas se estropean. |
Compruebe el efecto de limpieza de la ventana óptica Si el cepillo de limpieza está usado y no puede raspar adecuadamente la superficie de la ventana, reemplazar el cepillo de limpieza |
|
Anormalidad de las vías fluviales |
El caudal de entrada la configuración es incorrecta |
Compruebe el caudal de entrada y ajustar de acuerdo a los parámetros del producto |
El flujo de agua de desbordamiento |
Asegurar una caída positiva entre el puerto de desbordamiento y el tubo de drenaje para garantizar un drenaje suave y evitar el desbordamiento |
Cuadro 5-1 Lista de preguntas comunes
9Descripción de la garantía
(1) El período de garantía es de 1 año (excluyendo los consumibles).
(2) Esta garantía de calidad no se aplica a los siguientes casos.
1 Debido a fuerza mayor, desastres naturales, disturbios sociales, guerra (declarada o no declarada),
terrorismo, la guerra, o daños causados por cualquier coacción gubernamental.
2daños causados por uso indebido, negligencia, accidente o aplicación e instalación incorrectas.
3 Cargos de flete por el envío de la mercancía de vuelta a nuestra empresa.
4Los gastos de flete para el envío acelerado o expreso de piezas o productos cubiertos por el
la garantía.
5Viajar para realizar las reparaciones de garantía localmente.
(3) Esta garantía incluye el contenido completo de la garantía proporcionada por nuestra empresa respecto de sus productos.
1 Esta garantía constituye una declaración final, completa y exclusiva de los términos de la garantía, y ninguna persona o agente está autorizado a establecer otras garantías en nombre de
nuestra compañía.
2 Los recursos de reparación, sustitución o devolución del pago descritos anteriormente son:
casos excepcionales que no violen esta garantía, y los recursos para la sustitución o devolución de
En el caso de los productos de la industria, el pago es por nuestros propios productos.
La empresa no será responsable de ningún otro daño causado por un producto defectuoso o por negligencia.
el funcionamiento, incluido cualquier daño posterior que esté causalmente relacionado con estas condiciones.
10.Protocolos de comunicación
El protocolo de comunicación RS485 utiliza el protocolo de comunicación MODBUS, y los sensores están
Usados como esclavos.
Formato de byte de datos.
Tasa de Baud | 9600 |
Posición inicial | 1 |
Bits de datos | 8 |
Un poco de parada | 1 |
Digito de verificación | No |
Lectura y escritura de datos (protocolo MODBUS estándar)
La dirección predeterminada es 0x01, la dirección se puede modificar por registro
10.1 Datos de lectura
Llamada de host (hexadecimal)
01 03 00 00 00 01 84 0A
Código | Definición de la función | Las observaciones |
01 | Dirección del dispositivo | |
03 | Código de función | |
- ¿ Por qué? | Dirección de inicio | Véase el cuadro de registro para más detalles. |
El número de | Número de registros | Duración de los registros (2 bytes por 1 registro) |
Las demás: | Suma de comprobación CRC, frente baja y espalda alta |
Respuesta del esclavo (hexadecimal)
01 03 02 00 xx xx xx
Código | Definición de la función | Las observaciones |
01 | Dirección del dispositivo | |
03 | Código de función | |
02 | Número de bytes leídos | |
Sección XX XX | Datos (DCBA inferior y superior delantero) | Véase el cuadro de registro para más detalles. |
Sección XX XX | Suma de comprobación CRC, frente baja y espalda alta |
10.2 Datos de escritura
Llamada de host (hexadecimal)
01 10 1B 00 00 01 02 01 00 0C C1
Código | Definición de la función | Las observaciones |
01 | Dirección del dispositivo | |
10 | Código de función | |
1B 00 | Dirección del registro | Véase el cuadro de registro para más detalles. |
El número de | Número de registros | Número de registros de lectura |
02 | Número de bytes | Número de registros de lectura x2 |
El 01 00 | Datos (DCBA inferior y superior delantero) | |
0C C1 | Suma de comprobación CRC, frente baja y espalda alta |
Respuesta del esclavo (hexadecimal)
01 10 1B 00 00 01 07 2D
Código | Definición de la función | Las observaciones |
01 | Dirección del dispositivo | |
10 | Código de función | |
1B 00 | Dirección del registro | Véase el cuadro de registro para más detalles. |
El número de | Devuelve el número de registros escritos | |
7D 2D | Summa de control CRC (frente bajo y atrás alto) |
10.3 Cálculo de la suma de comprobación CRC
(1) Preestablecer un registro de 16 bits como FF hexadecimal (es decir, todos los 1s) y llamar a este registro el CRC
el registro.
(2) Aislar los primeros datos binarios de 8 bits (tanto el primer byte de la información de comunicación
marco) con los 8 bits inferiores del registro CRC de 16 bits y colocando el resultado en el registro CRC,
dejando los 8 bits superiores de datos sin cambios.
(3) Mover el contenido del registro CRC un poco a la derecha (hacia el lado inferior) para llenar el
el bit más alto con un 0, y compruebe el bit desplazado después del cambio a la derecha.
(4) Si el bit desplazado fuera es 0: repetir el paso 3 (cambiar a la derecha un poco de nuevo); si el bit desplazado fuera es 1, CRC
el registro y el polinomio A001 (1010 0000 0000 0001) para el iso-o.
(5) Repita los pasos 3 y 4 hasta que se haga el cambio correcto 8 veces de modo que todos los datos de 8 bits sean
procesado en su totalidad.
(6) Repita los pasos 2 a 5 para el siguiente byte del marco de información de comunicación.
(7) Intercambiar los bytes altos y bajos del registro CRC de 16 bits obtenidos después de todos los bytes de este
El marco de información de comunicación se ha calculado de acuerdo con los pasos anteriores.
(8)El contenido final del registro CRC se obtiene como sigue: código CRC.
10.4 Cuadro de registro
Dirección de inicio |
El mando Descripción |
Número de los registros |
Forma de datos (hexadecimal) |
0x0700H |
Obtener el software y Hardware El Rev. |
2 |
4 bytes en total 00 ~ 01: versión de hardware 02 ~ 03: versión del software Por ejemplo, la lectura 0101 representa 1.1 |
Se aplicará el procedimiento siguiente: | Consigue SN | 7 |
14 bytes en total 00: reservado 01 ~ 12: número de serie 13: Reservado Los 12 bytes del número de serie se traducen de acuerdo con el código ASCII, es decir, el número de serie de fábrica |
0x1100H |
Usuario calibración K/B (leer / escribir) |
4 |
Total de 8 bytes 00~03: K 04 a 07: B Para leer K por ejemplo, leer como 4 bytes de datos (bajo bit en el frente, formato DCBA, necesita convertir estos datos a punto flotante, ver más abajo para el método de conversión) Para escribir k, por ejemplo, necesitamos convertir k a un punto flotante de 32 bits y escribirlo en (formato DCBA) |
0x1B00H |
Pinceo encendido configuración de inicio |
1 |
2 bytes en total 00 ~ 01: 0x0000 no se inicia con energía 0x0100 Encendido y arranque automático |
0x2600H |
Valor de la turbidez adquisición |
2 |
El valor de turbidez de lectura es de 4 bytes de datos. (La posición baja está en el formato DCBA frontal, y estos datos deben convertirse en un número de coma flotante de cambio. |
0x3000H |
Dispositivo Dirección (leer y escribir) |
1 |
2 bytes en total 00~01: Dirección del dispositivo El rango se puede ajustar desde 1 ~ 254 Por ejemplo, los datos obtenidos son 02 00 (Si la posición baja está en la parte delantera, significa que la dirección es 2) Tomemos la dirección 15 como ejemplo, luego 0F 00 Escriba la dirección correspondiente (abajo delante) Cuando la dirección del dispositivo actual es desconocida, puede utilizar FF como una dirección de dispositivo común para solicitar la dirección del dispositivo actual |
0x3100H |
Inicio del pincel (sólo escribe) |
0 | Enviar un comando de escritura con una longitud de escritura de 0 |
0x3200H |
El cepillo arranque repetido Configuración de tiempo (leído y escriba) |
1 |
2 bytes en total 00~01: hora Tomemos como ejemplo el valor de lectura 1E 00 (por defecto), el valor real es 0x001E, es decir, 30 minutos. Por ejemplo, si necesitas escribir durante 60 minutos, conviértelo a 3C 00 para escribir. |
10.5 Algoritmos de conversión de números con coma flotante
10.5.1 Conversión de números con coma flotante a números hexadecimales
Paso 1: Convertir la representación con coma flotante de 17.625 a un punto flotante binario
Primero, encontrar la representación binaria de la parte entera
17 es igual a 16 + 1 es igual a 1 x 24+ 0 × 23+ 0 × 22+ 0 × 21+ 1 x 20
Así que la representación binaria de la parte entera 17 es 10001B
Luego encontrar la representación binaria de la parte fraccionaria
0.625 = 0,5 + 0,125 = 1 por 2- ¿Qué es?+ 0 x2- ¿ Qué pasa?+ 1 x 20
Así que la representación binaria de la parte decimal 0.625 es 0.101B
Así que el número de coma flotante en forma binaria para 17.625 expresado en forma de coma flotante es 10001.101B
Paso 2: Cambio para encontrar el exponente.
Cambiar 10001.101B a la izquierda hasta que sólo queda un lugar antes del punto decimal para obtener 1.0001101B, y10001.101B = 1.0001101 B x 24Así que la parte exponencial es 4, que, cuando se suma a 127, se hace 131, cuya representación binaria es 10000011B
Paso 3: Calcular el número final
Eliminar el 1 antes del punto decimal de 1.0001101B da el número de seguimiento 0001101B (porque el 1 antes del punto decimal debe ser 1,el IEEE especifica que sólo se debe registrar la que viene después del punto decimal)Una nota importante para los números de seguimiento de 23 bits: el primer bit (es decir, el bit oculto) no se compila.
Paso 4: definición del bit de símbolo
Un número positivo tiene un signo de 0 y un número negativo tiene un signo de 1, por lo que 17.625 tiene un signo de 0.
Paso 5: Conversión a punto flotante
Signo de 1 dígito + exponente de 8 dígitos + mantisa de 23 dígitos
0 10000011 00011010000000000000000B (corresponde a 0x418D0000 en hexadecimal)
10.5.2 Conversión de números hexadecimales a números con coma flotante
Paso 1: Convertir el número hexadecimal 0x427B6666 en el número binario con coma flotante 0100 0010 0111 1011 0110 0110 0110 0110 0110 B en signo, exponente,y los trozos de mantisa 0 10000100 111101101101100110011001100110b
Signo de 1 dígito + exponente de 8 dígitos + mantisa de 23 dígitos
Señalar el bit S:
El bit de índice E: 10000100B = 1 × 27+0 × 26+0 × 25+0 × 24+ 1 por 23+0 × 22+0 × 20
=128+0+0+0+0+0+0+4+0+0=132
El último dígito M: 11110110110011001100110B = 8087142
Paso 2: Cálculo de los números de coma flotante
D = ((-1)5×(1.0=M/223) ×2- ¿ Qué es?
= (-1)0×(1.0+8087142/223) ×2132-127
= 1 x 1.964062452316284 x 32
= 62 años.85
Persona de Contacto: Ms. Evelyn Wang
Teléfono: +86 17719566736
Fax: 86--17719566736
Dirección: i ciudad, No11, camino del sur de TangYan, distrito de Yanta, Xi'an, Shaanxi, China.
Dirección fábrica:i ciudad, No11, camino del sur de TangYan, distrito de Yanta, Xi'an, Shaanxi, China.
