Descripción del producto:
La precisión, la velocidad y el equilibrio son aspectos fundamentales para el rendimiento óptimo de cualquier entidad móvil.,En el caso de los submarinos, e incluso de los vehículos aéreos no tripulados (UAV), la demanda de un sistema preciso para mantener y regular un movimiento impecable es imperativa.Los sistemas de navegación inercial desempeñan un papel crucial para que estos vehículos puedan realizar sus tareas de forma segura y precisa, eliminando la dependencia del GPS.

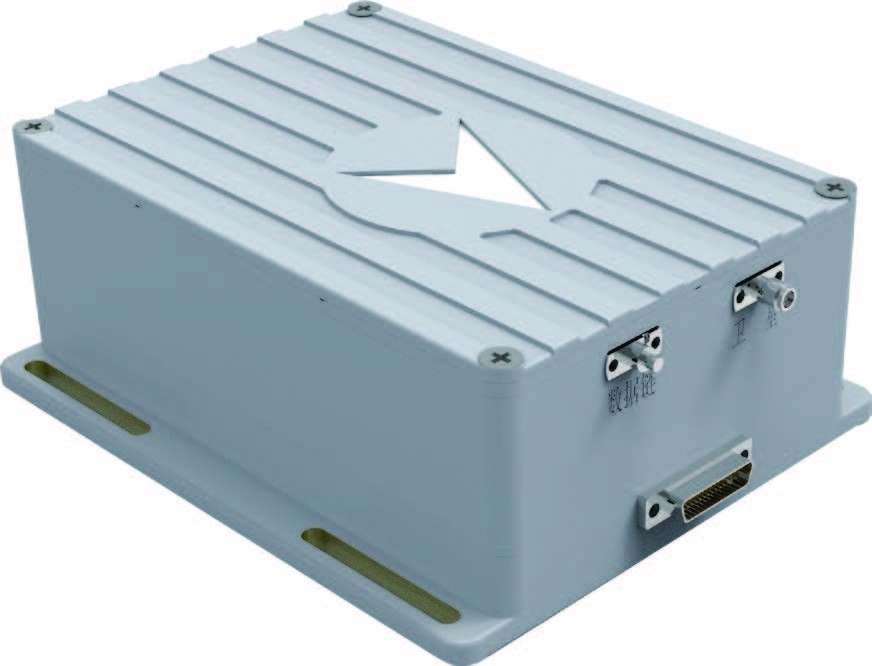

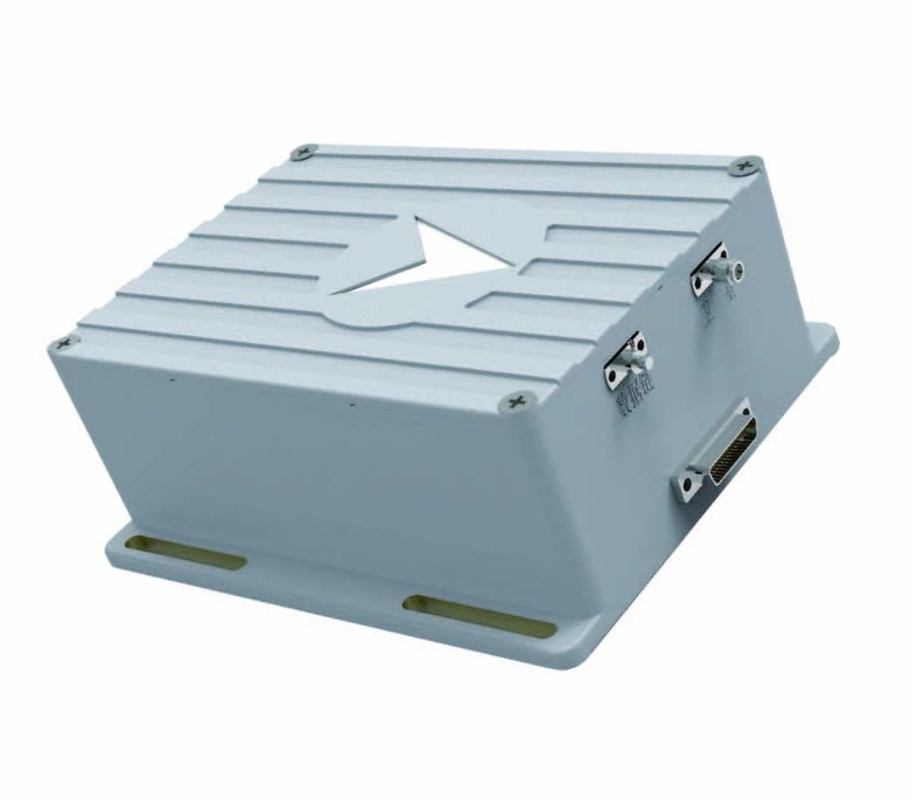

El sistema de navegación cooperativa integrado de comunicación y guía KsINS-01 está diseñado para vuelos de formación de enjambre de UAV,la integración de la navegación por satélite y los enlaces de datos para proporcionar puntos de referencia espacio-temporales precisos para los UAV;Con la recepción de señales de frecuencia B1 y B3 de tercera generación de Beidou, el sistema facilita la comunicación en red entre nodos y cuenta con funciones de sincronización espacio-tiempo de alta precisión.Su precisión de sincronización espacial-temporal excede el 0.1m/1ns en condiciones efectivas de satélite y superior a 5m/5ns en condiciones de rechazo de satélite.
Características:
● Sincronización espacio-temporal de alta precisión entre nodos basados en la diferencia de portadores
● Sincronización espacio-temporal de alta precisión entre nodos bajo condiciones de rechazo de satélite
● Proyecto integrado de navegación por satélite y enlace de datos
● Red y transmisión de datos entre nodos de alta fiabilidad
Parámetros técnicos:
Indicadores de rendimiento:
| Precisión de posicionamiento por satélite (2σ) |
Nivel: 6 m, altura: 8 m |
| Banda de frecuencia de trabajo de enlace de datos |
3.4GHz~3.6GHz |
| Tasa de salto de frecuencia |
80000 saltos por segundo |
| Distancia de comunicación |
100 kilómetros |
| Tasa de comunicación |
200 kbps |
| Número de nodos admitidos |
64 |
|
Precisión de sincronización espacio-temporal cuando los satélites están disponibles
(RMS)
|
0.1m/1ns |
|
Precisión de sincronización espacio-temporal en caso de rechazo del satélite
(RMS)
|
5m/5ns |
Entorno de aplicación:
| Temperatura de trabajo/almacenamiento ((°C) |
-55 °C ~ +70 °C |
| Rango dinámico |
Velocidad: -2000 m/s ~ 2000 m/s;
Aceleración: -30 g ~ 30 g; aceleración: -5 g / s ~ 5 g / s.
|
| Propiedades mecánicas |
Entorno de choque de resistencia: media onda senoidal 20 g, 11 ms
Entorno de vibración de resistencia: entorno de vibración típico de los drones
|
Propiedades físicas:
| Las dimensiones |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Dimensiones de la instalación |
160 mm por 150 mm |
| peso |
Hostia ≤ 12,5 kg |
Interfaz externa:
| Necesidad de energía |
18 V~36 V de corriente continua, consumo de energía ≤ 30 W, la interrupción de la energía permitida no es superior a 5 ms |
| Interfaz de entrada y salida |
2 RS-422, 1 RS-232, 1 Ethernet de 100M |
| Frecuencia de salida de datos |
10 Hz (típico) |
Apoyo y servicios:
- Proporcionar asesoramiento técnico a nuestros clientes sobre el uso e instalación del producto.
- Responder preguntas y resolver cualquier problema relacionado con el producto.
- Proporcionar soluciones para optimizar el rendimiento del producto.
- Ayudando con reclamaciones de garantía y reparaciones.
- Proporcionando actualizaciones de software gratuitas.
Embalaje y envío:
- El producto debe colocarse en una caja de cartón intacta.
- La caja debe estar llena de material de embalaje suficiente para proteger el producto de daños.
- El producto debe ser enviado con un número de seguimiento, confirmación de entrega y seguro.
- El transportista deberá ser informado del peso, tamaño y valor del producto.
