Descripción del producto:

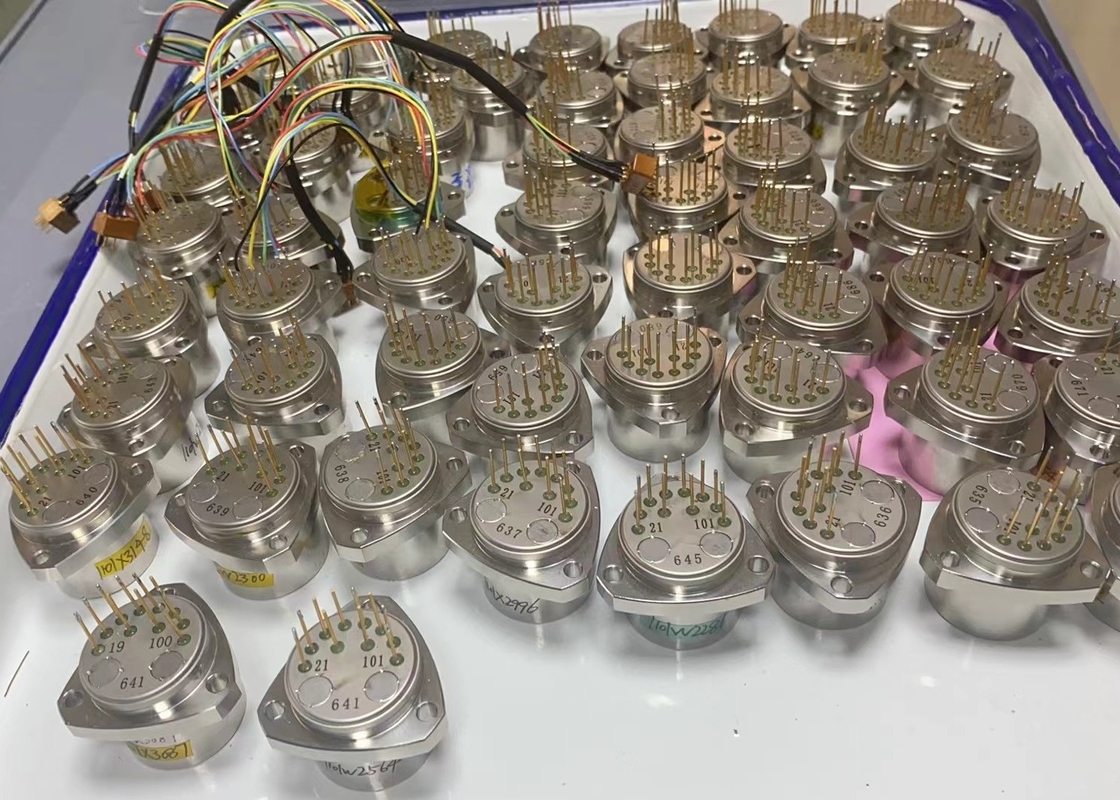

El acelerómetro flexible de cuarzo de la serie KSJB5 es un acelerómetro de precisión media con un diseño de tamaño estructural (corto) único.rendimiento de respuesta dinámica, buena resistencia a los golpes de vibración y alta fiabilidad, que se puede utilizar para pruebas estáticas y dinámicas, y también es un sensor de vibración y sensor de inclinación estándar.
El producto adopta un diseño estructural único y un circuito especial, la corriente de salida del producto y la fuerza o aceleración son lineales,el usuario puede elegir la resistencia de muestreo adecuada mediante cálculoEl sensor de temperatura incorporado puede utilizarse para compensar el valor de desplazamiento y el factor de escala para reducir el impacto de la temperatura ambiente según las necesidades del usuario.
Áreas de aplicación: puentes, presas, pozos de petróleo, pruebas de inclinación de minas de carbón, control de ferrocarriles de alta velocidad, control de estabilidad de buques.
1Tamaño de contorno y definición de pines de JB5-A
2Tamaño de contorno y definición de pines de JB5-B
3Tamaño de contorno y definición de pines de JB5-C
Definición del pin:
1, Salida de señal
2, el aire
3, potencia -15V
4, potencia +15V
5, potencia y señal de tierra
6, 7, 8, vacío
9, -9V o pt1000
10, +9V o pt1000
Parámetros técnicos:
| Número |
Parámetros |
KSJB5-01 |
KSJB5-02 |
KSJB5-03 |
| 1 |
Ámbito de aplicación |
± 50 g |
± 50 g |
± 50 g |
| 2 |
ratio de resolución |
< 5 μg |
< 5 μg |
< 5 μg |
| 3 |
valor de la desviación K0/- ¿ Qué?1 |
< 5 mg |
< 7 mg |
< 10 mg |
| 4 |
el factor de escala K1 |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
| 5 |
Coeficiente no lineal de segundo orden K2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
la repetibilidad de la síntesis de valores de desviación σK0(1 σ, un mes) |
< 30 μg |
< 50 μg |
< 80 μg |
| 7 |
Repetibilidad integrada por el factor de escala σK1- ¿Qué quieres?1(1 σ, un mes) |
< 50 ppm |
< 80 ppm |
< 100 ppm |
| 8 |
Repetibilidad integral de los coeficientes no lineales K2- ¿Qué quieres?1(1 σ, un mes) |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 9 |
Repetibilidad integral de los coeficientes no lineales K2- ¿Qué quieres?1(1 σ, un mes) |
< 20 μg/°C |
< 30 μg/°C |
< 40 μg/°C |
| 10 |
valor de desviación Coeficiente de temperatura ((El valor medio de toda la zona de temperatura) |
< 40 ppm |
El valor de las emisiones de CO2 |
< 80 ppm |
| 11 |
Ruido ((La resistencia de muestreo es de 840Ω) |
≤ 5 mv |
≤ 5 mv |
≤ 5 mv |
| 12 |
ancho de banda |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 13 |
Error de rectificación de vibraciones |
Los componentes de las máquinas de ensayo de la categoría 4 se utilizarán para la fabricación de las máquinas de ensayo de la categoría 5a. |
Los componentes de las máquinas de ensayo de la categoría 4 se utilizarán para la fabricación de las máquinas de ensayo de la categoría 5a. |
Los componentes de las máquinas de ensayo de la categoría 4 se utilizarán para la fabricación de las máquinas de ensayo de la categoría 5a. |
| 14 |
Vibración aleatoria |
20 g@20-2000 Hz |
20 g@20-2000 Hz |
20 g@20-2000 Hz |
| 15 |
huelga |
250 g 4,5 ms |
250 g 4,5 ms |
250 g 4,5 ms |
| 16 |
error de instalación |
< 1500 μrad |
< 1500 μrad |
< 1500 μrad |
| 17 |
Rango de temperatura de funcionamiento |
-55 ∼96 °C |
-55 ∼96 °C |
-55 ∼96 °C |
| 18 |
Fuente de alimentación |
Se aplicarán las siguientes medidas: |
Se aplicarán las siguientes medidas: |
Se aplicarán las siguientes medidas: |
| 19 |
Consumo corriente |
El valor de las emisiones de CO2 |
El valor de las emisiones de CO2 |
El valor de las emisiones de CO2 |
| 20 |
Sensor de temperatura |
Personalizable por el usuario |
Personalizable por el usuario |
Personalizable por el usuario |
| 21 |
peso |
< 55 g |
< 55 g |
< 55 g |
| 22 |
Diámetro de montaje |
F25 mm |
F25,3 mm |
F25 mm |
| 23 |
Materiales de cáscara |
Acero inoxidable de la serie 300 |
Acero inoxidable de la serie 300 |
Acero inoxidable de la serie 300Yo... |
Nota:
1. El factor de escala se ajusta de acuerdo con los requisitos del usuario;
2Sensor de temperatura: dividido en AD590, pt1000, 18B20,
3- Ciclo de ensayo: dividido en 1 mes, 3 meses, 6 meses, 12 meses, según las necesidades de los usuarios para los ensayos;
4. Instalar de acuerdo con los requisitos del usuario; Las dimensiones se pueden ajustar ligeramente de acuerdo con los requisitos del usuario, y otros requisitos de prueba se pueden llevar a cabo de acuerdo con los requisitos del cliente.
