Descripción del Producto

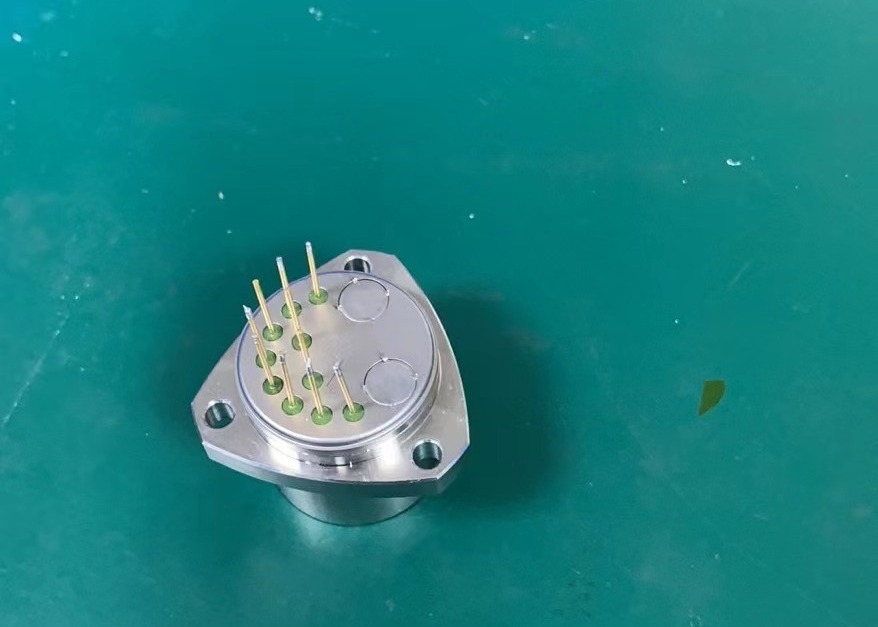

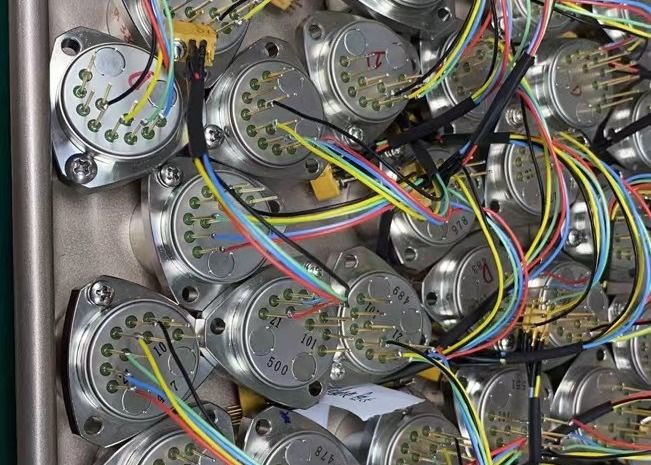

El acelerómetro flexible de cuarzo serie KSJB5 es un sensor de precisión media que presenta un diseño compacto único. Destaca por su excelente estabilidad a largo plazo, repetibilidad, rendimiento de respuesta dinámica, robusta resistencia a impactos por vibración y alta confiabilidad. Este sensor versátil es ideal para pruebas estáticas y dinámicas y sirve como sensor estándar de vibración e inclinación.
Este producto presenta un diseño estructural distintivo y emplea un circuito especializado. La corriente de salida del producto mantiene una relación lineal con la fuerza o aceleración aplicada. Los usuarios pueden lograr resultados de alta precisión seleccionando la resistencia de muestreo adecuada mediante el cálculo. Además, ofrece la comodidad de un sensor de temperatura integrado, que permite a los usuarios compensar los valores de compensación y los factores de escala, minimizando efectivamente la influencia de la temperatura ambiente según sus requisitos específicos.
1. Tamaño del contorno y definición de pin de JB5-A
2. Tamaño del contorno y definición de pin de JB5-B
3. Tamaño del contorno y definición de pin de JB5-C
Definición de pin:
- Salida de señal
- aire
- potencia -15V
- potencia +15V
- tierra de potencia y señal
- 6, 7, 8, vacío
- -9V o pt1000
- +9V o pt1000
Parámetros técnicos
| Número |
Parámetros |
KSJB5-01 |
KSJB5-02 |
KSJB5-03 |
| 1 |
Alcance |
±50g |
±50g |
±50g |
| 2 |
relación de resolución |
<5 µg |
<5 µg |
<5 µg |
| 3 |
valor de desviación K0/k1 |
<5 mg |
<7 mg |
<10 mg |
| 4 |
factor de escala K1 |
1,1~1,3 mA/g |
1,1~1,3 mA/g |
1,1~1,3 mA/g |
| 5 |
Coeficiente no lineal de segundo orden K2 |
≤±20μg/g2 |
≤±20μg/g2 |
≤±20μg/g2 |
| 6 |
valor de desviación repetibilidad de síntesis σK0(1σ,un mes) |
<30 µg |
<50 µg |
<80 µg |
| 7 |
Repetibilidad integrada del factor de escala σK1/K1(1σ,un mes) |
<50 ppm |
<80 ppm |
<100 ppm |
| 8 |
Repetibilidad integral de coeficientes no lineales K2/K1(1σ,un mes) |
≤±20 µg/g2 |
≤±20 µg/g2 |
≤±20 µg/g2 |
| 9 |
Repetibilidad integral de coeficientes no lineales K2/K1(1σ,un mes) |
<20 µg/℃ |
<30 µg/℃ |
<40 µg/℃ |
| 10 |
valor de desviación Coeficiente de temperatura (el valor medio de toda la zona de temperatura) |
<40 ppm |
<50 ppm |
<80 ppm |
| 11 |
Ruido (La resistencia de muestreo es 840Ω) |
≤5mv |
≤5mv |
≤5mv |
| 12 |
ancho de banda |
>300Hz |
>300Hz |
>300Hz |
| 13 |
Error de rectificación de vibración. |
<30 µg/g2rms (50-500 Hz) |
<30 µg/g2rms (50-500 Hz) |
<30 µg/g2rms (50-500 Hz) |
| 14 |
Vibración aleatoria |
20g@20-2000Hz |
20g@20-2000Hz |
20g@20-2000Hz |
| 15 |
huelga |
250 g 4,5 ms |
250 g 4,5 ms |
250 g 4,5 ms |
| 16 |
error de instalación |
<1500 µrad |
<1500 µrad |
<1500 µrad |
| 17 |
Rango de temperatura de funcionamiento |
-55～96℃ |
-55～96℃ |
-55～96℃ |
| 18 |
Fuente de alimentación |
±13 ~±18V |
±13 ~±18V |
±13 ~±18V |
| 19 |
Consumo actual |
<20mA |
<20 mA |
<20mA |
| 20 |
Sensor de temperatura |
Personalizable por el usuario |
Personalizable por el usuario |
Personalizable por el usuario |
| 21 |
peso |
<55g |
<55g |
<55g |
| 22 |
Diámetro de montaje |
Ф25mm |
Ф25.3mm |
Ф25mm |
| 23 |
Materiales de la carcasa |
Serie 300 Acero inoxidable |
Serie 300 Acero inoxidable |
Serie 300 Acero inoxidable |
Nota:
- El factor de escala se ajusta según los requisitos del usuario;
- Sensor de temperatura: dividido en AD590, pt1000,18B20,
- Ciclo de prueba: dividido en 1 mes, 3 meses, 6 meses, 12 meses, según los requisitos del usuario para las pruebas;
- Instalar según los requisitos del usuario; Las dimensiones se pueden ajustar ligeramente según los requisitos del usuario y se pueden realizar otros requisitos de prueba según los requisitos del cliente.
Aplicaciones
El Kacise KSJB5 es ideal para el control de movimiento y el monitoreo de la fuerza de gravedad en una variedad de aplicaciones. Es ideal para la detección de velocidad de movimiento y se puede utilizar en una amplia gama de industrias, incluidas la automotriz, aeroespacial, robótica, manufacturera, médica y más. También es adecuado para diferentes entornos, incluidas aplicaciones de baja y alta temperatura, alta aceleración y vibración. El Kacise KSJB5 es un dispositivo confiable y eficiente que se puede utilizar para medir y monitorear con precisión la fuerza de gravedad y el movimiento.
Soporte y servicios
Acelerometer Sensor proporciona soporte técnico y servicios a los clientes. Nuestro equipo de soporte técnico está disponible las 24 horas del día, los 7 días de la semana para responder cualquier pregunta que pueda tener sobre su sensor de acelerómetro. Brindamos asistencia integral para problemas, junto con tutoriales en línea y documentación para ayudarlo a aprovechar al máximo su sensor de acelerómetro. También ofrecemos actualizaciones de software periódicas para garantizar que su sensor de acelerómetro esté actualizado y listo para nuevas funciones o correcciones de errores.
Para una asistencia más personalizada, ofrecemos servicios de instalación y mantenimiento en el sitio. Nuestros técnicos experimentados pueden desplazarse a su ubicación para instalar y configurar el dispositivo, así como para brindarle mantenimiento y soporte continuos. También brindamos soporte remoto si es necesario, lo que nos permite diagnosticar y solucionar rápidamente cualquier problema de forma remota.
En Acelerometer Sensor, la satisfacción del cliente es nuestra principal prioridad. Nos esforzamos por brindar el mejor soporte técnico y servicios a nuestros clientes, para que puedan aprovechar al máximo su sensor de acelerómetro.
Embalaje y envío
Embalaje y envío de un sensor acelerómetro
- Sensor de acelerómetro
- Manual de instrucciones
- Inserciones protectoras de espuma.
- Caja de cartón corrugado resistente
- Etiqueta de envío frágil
El sensor acelerómetro debe empaquetarse con cuidado para garantizar que llegue a su destino de forma segura. Todos los artículos deben colocarse en la caja de cartón corrugado, que luego debe sellarse de forma segura. La etiqueta de envío frágil debe aplicarse en el exterior de la caja para alertar a los manipuladores sobre el contenido. Luego, la caja debe enviarse a través de un servicio de mensajería confiable que ofrezca seguimiento y seguro.
