Descripción del producto:
El acelerómetro flexible de cuarzo de la serie KSJB5 es un sensor de mediana precisión caracterizado por su diseño estructural compacto único.rendimiento de respuesta dinámica, y una robusta resistencia a las vibraciones y golpes, junto con una alta fiabilidad.Este sensor es adecuado tanto para pruebas estáticas como dinámicas y también funciona como un sensor de vibración e inclinación estándar.
Este producto adopta un diseño estructural exclusivo y un circuito especializado. La corriente de salida del producto se correlaciona directamente con la fuerza o aceleración aplicada de manera lineal.Los usuarios pueden lograr una salida de alta precisión mediante la selección calculada de la resistencia de muestreo adecuadaAdemás, el producto incorpora un sensor de temperatura integrado para la compensación del valor de desplazamiento y el factor de escala,minimizar eficazmente la influencia de la temperatura ambiente de acuerdo con los requisitos de los usuarios.

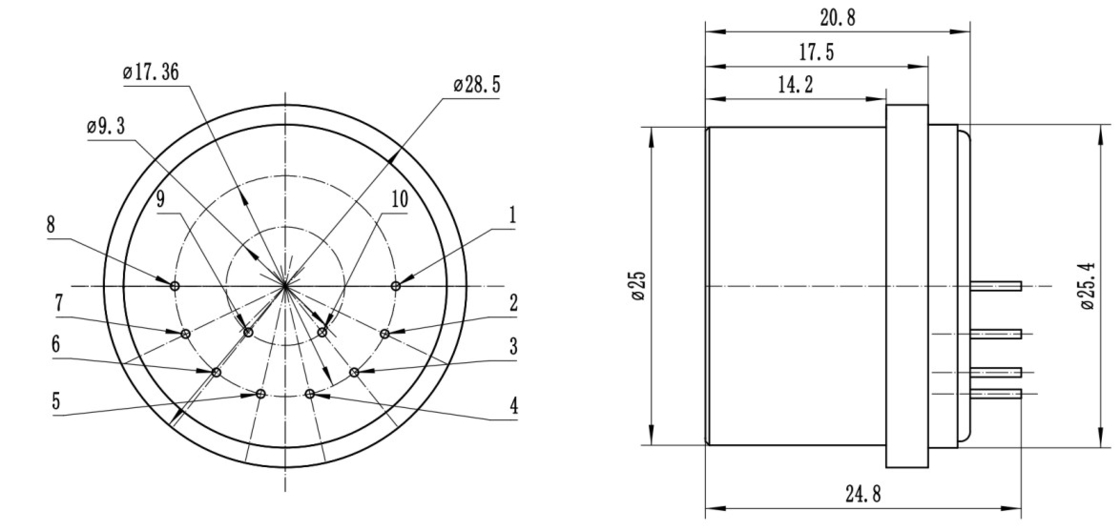

1Tamaño de contorno y definición de pines de JB5-A

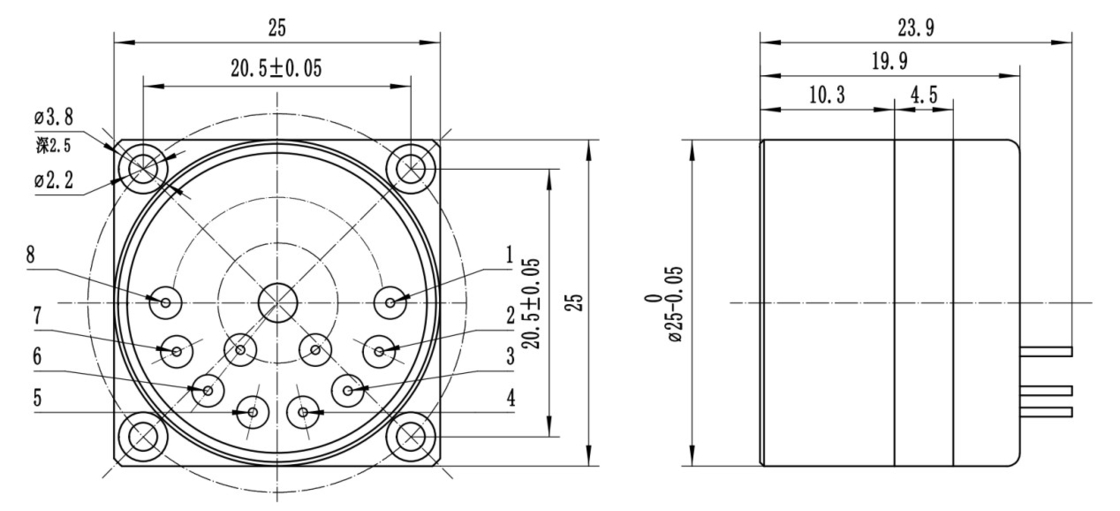

2Tamaño de contorno y definición de pines de JB5-B

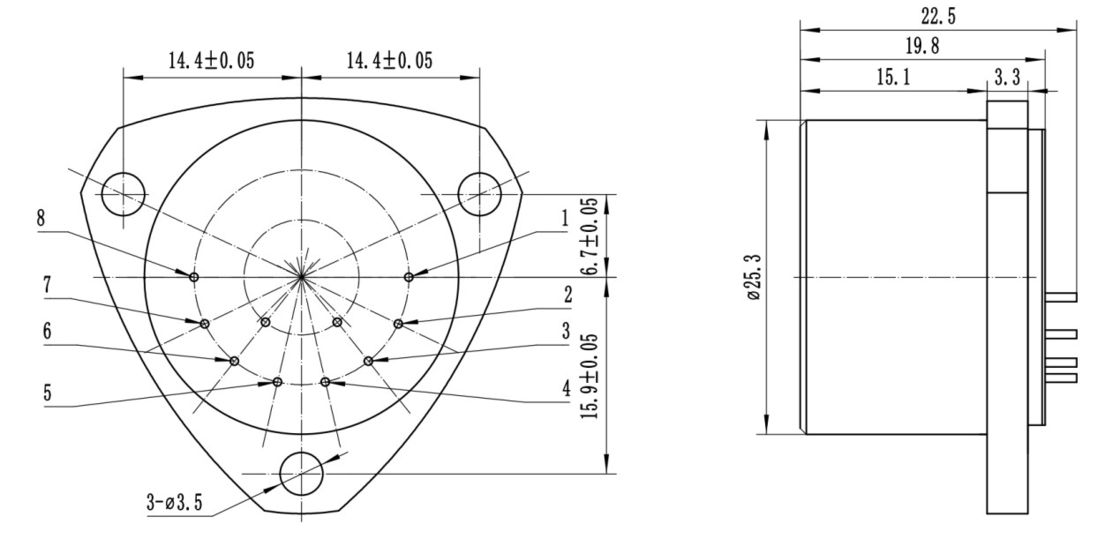

3Tamaño de contorno y definición de pines de JB5-C
Definición del pin:
1, Salida de señal
2, el aire
3, potencia -15V
4, potencia +15V
5, potencia y señal de tierra
6, 7, 8, vacío
9, -9V o pt1000
10, +9V o pt1000
Parámetros técnicos:
| Número |
Parámetros |
KSJB5-01 |
KSJB5-02 |
KSJB5-03 |
| 1 |
Ámbito de aplicación |
± 50 g |
± 50 g |
± 50 g |
| 2 |
ratio de resolución |
< 5 μg |
< 5 μg |
< 5 μg |
| 3 |
valor de la desviación K0/- ¿ Qué?1 |
< 5 mg |
< 7 mg |
< 10 mg |
| 4 |
el factor de escala K1 |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
| 5 |
Coeficiente no lineal de segundo orden K2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
la repetibilidad de la síntesis de valores de desviación σK0(1 σ, un mes) |
< 30 μg |
< 50 μg |
< 80 μg |
| 7 |
Repetibilidad integrada por el factor de escala σK1- ¿Qué quieres?1(1 σ, un mes) |
< 50 ppm |
< 80 ppm |
< 100 ppm |
| 8 |
Repetibilidad integral de los coeficientes no lineales K2- ¿Qué quieres?1(1 σ, un mes) |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 9 |
Repetibilidad integral de los coeficientes no lineales K2- ¿Qué quieres?1(1 σ, un mes) |
< 20 μg/°C |
< 30 μg/°C |
< 40 μg/°C |
| 10 |
valor de desviación Coeficiente de temperatura ((El valor medio de toda la zona de temperatura) |
< 40 ppm |
El valor de las emisiones de CO2 |
< 80 ppm |
| 11 |
Ruido ((La resistencia de muestreo es de 840Ω) |
≤ 5 mv |
≤ 5 mv |
≤ 5 mv |
| 12 |
ancho de banda |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 13 |
Error de rectificación de vibraciones |
Los componentes de las máquinas de ensayo de la categoría M1 y de la categoría M2 se utilizarán en el ensayo de las máquinas de ensayo. |
Los componentes de las máquinas de ensayo de la categoría M1 y de la categoría M2 se utilizarán en el ensayo de las máquinas de ensayo. |
Los componentes de las máquinas de ensayo de la categoría M1 y de la categoría M2 se utilizarán en el ensayo de las máquinas de ensayo. |
| 14 |
Vibración aleatoria |
20 g@20-2000 Hz |
20 g@20-2000 Hz |
20 g@20-2000 Hz |
| 15 |
huelga |
250 g 4,5 ms |
250 g 4,5 ms |
250 g 4,5 ms |
| 16 |
error de instalación |
< 1500 μrad |
< 1500 μrad |
< 1500 μrad |
| 17 |
Rango de temperatura de funcionamiento |
-55 ∼96 °C |
-55 ∼96 °C |
-55 ∼96 °C |
| 18 |
Fuente de alimentación |
Se aplicarán las siguientes medidas: |
Se aplicarán las siguientes medidas: |
Se aplicarán las siguientes medidas: |
| 19 |
Consumo corriente |
El valor de las emisiones de CO2 |
El valor de las emisiones de CO2 |
El valor de las emisiones de CO2 |
| 20 |
Sensor de temperatura |
Personalizable por el usuario |
Personalizable por el usuario |
Personalizable por el usuario |
| 21 |
peso |
< 55 g |
< 55 g |
< 55 g |
| 22 |
Diámetro de montaje |
F25 mm |
F25,3 mm |
F25 mm |
| 23 |
Materiales de cáscara |
Acero inoxidable de la serie 300 |
Acero inoxidable de la serie 300 |
Acero inoxidable de la serie 300 |
Nota:
1. El factor de escala se ajusta de acuerdo con los requisitos del usuario;
2Sensor de temperatura: dividido en AD590, pt1000, 18B20,
3- Ciclo de ensayo: dividido en 1 mes, 3 meses, 6 meses, 12 meses, según las necesidades de los usuarios para los ensayos;
4. Instalar de acuerdo con los requisitos del usuario; Las dimensiones se pueden ajustar ligeramente de acuerdo con los requisitos del usuario, y otros requisitos de prueba se pueden llevar a cabo de acuerdo con los requisitos del cliente.
|
Aplicaciones:
Áreas de aplicación: puentes, presas, pozos de petróleo, pruebas de inclinación de minas de carbón, control de ferrocarriles de alta velocidad, control de estabilidad de buques.
