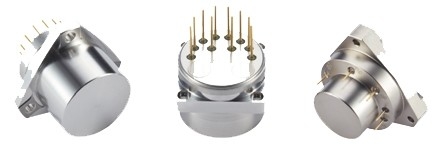

Descripción del producto:
El acelerómetro flexible de cuarzo de la serie KSJB3 es un acelerómetro pequeño, de alta precisión, de gran número de niveles de navegación inercial militar, el producto tiene una excelente estabilidad a largo plazo, repetibilidad,el rendimiento de arranque, la adaptabilidad al medio ambiente y la alta fiabilidad y otras características, pueden utilizarse para ensayos estáticos pueden utilizarse para ensayos dinámicos,es también un sensor de vibración estándar y sensor de inclinación.
El producto adopta un diseño miniaturizado único y un proceso de envasado, la corriente de salida y la fuerza o aceleración son lineales,el usuario puede elegir la resistencia de muestreo adecuada mediante cálculoEl sensor de temperatura incorporado puede utilizarse para compensar el valor de desplazamiento y el factor de escala para reducir el impacto de la temperatura ambiente según las necesidades del usuario.
Aplicaciones: medición inercial de sistemas militares de navegación inercial y ensayo de aislamiento de vibraciones y ensayo de inclinación de instrumentos y equipos de precisión en el sector aeroespacial, de la aviación, de los buques,armas y otros campos.

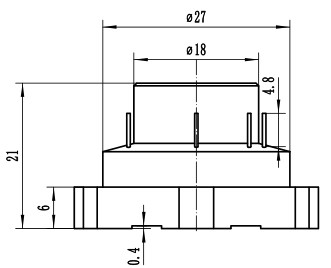

1.Dimensiones cuadradas de la brida
Definición del pin:
1, Salida de señal
2, el aire
3, potencia -15V
4, potencia +15V
5, potencia y señal de tierra
6, 7, 8, vacío
9, -9V o pt1000
10, +9V o pt1000
2.Dimensiones de las bridas triangulares
3.Dimensiones de la brida triangular invertida
Parámetros técnicos:
| Número |
Parámetros |
KSJB3-01 |
KSJB3-02 |
KSJB3-03 |
| 1 |
Ámbito de aplicación |
± 60 g |
± 60 g |
± 60 g |
| 2 |
Valor límite |
5 μg |
5 μg |
5 μg |
| 3 |
valor de la desviación K0- ¿Qué quieres?1 |
≤ ± 5 mg |
≤ ± 7 mg |
≤ ± 5 mg |
| 4 |
el factor de escala K1 |
1.0±0.2 mA/g |
1.0±0.2 mA/g |
0.6 ± 0,2 mA/g |
| 5 |
Coeficiente no lineal de segundo orden K2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 horas de estabilidad a corto plazo |
≤ 10 μg |
≤ 20 μg |
≤ 20 μg |
| 7 |
1g 4 horas de estabilidad a corto plazo |
≤ 10 ppm |
≤ 20 ppm |
≤ 20 ppm |
| 8 |
la repetibilidad de la síntesis de valores de desviación σK0(1 σ, un mes) |
≤ 15 μg |
≤ 50 μg |
≤ 50 μg |
| 9 |
Repetibilidad integrada por el factor de escala σK1- ¿Qué quieres?1(1 σ, un mes) |
≤ 15 ppm |
≤ 50 ppm |
≤ 50 ppm |
| 10 |
Repetibilidad integral de los coeficientes no lineales K2- ¿Qué quieres?1(1 σ, un mes) |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
valor de desviación Coeficiente de temperatura ((El valor medio de toda la zona de temperatura) |
≤ ± 15 μg / °C |
≤ ± 50 μg / °C |
≤ ± 50 μg / °C |
| 12 |
Factor de escala Coeficiente de temperatura ((El valor medio de toda la zona de temperatura) |
Se aplicarán las siguientes medidas: |
Se aplican las siguientes medidas: |
Se aplicarán las siguientes medidas: |
| 13 |
Ruido ((La resistencia de muestreo es de 840Ω) |
≤ 5 mv |
≤ 8,4 mv |
≤ 8,4 mv |
| 14 |
Frecuencia natural |
350 a 800 Hz |
350 a 800 Hz |
350 a 800 Hz |
| 15 |
ancho de banda |
800 a 2500 Hz |
800 a 2500 Hz |
800 a 2500 Hz |
| 16 |
Vibración aleatoria |
10 g ((20-2000 Hz) |
10 g ((20-2000 Hz) |
10 g ((20-2000 Hz) |
| 17 |
huelga |
150 g,4.5 ms, 1/2 sin |
150 g,4.5 ms, 1/2 sin |
150 g,4.5 ms, 1/2 sin |
| 18 |
Rango de temperatura de funcionamiento |
-55 ̊+85°C |
-55 ̊+85°C |
-55 ̊+85°C |
| 19 |
Rango de temperatura de almacenamiento |
-60 ~ + 120 °C |
-60 ~ + 120 °C |
60 ~ + 120 °C |
| 20 |
Fuente de alimentación |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
| 21 |
Consumo corriente |
No más de 20 mA |
No más de 20 mA |
No más de 20 mA |
| 22 |
Sensor de temperatura |
Personalizable por el usuario |
Personalizable por el usuario |
Personalizable por el usuario |
| 23 |
Dimensión |
F18.2X23 mm |
F18.2X23 mm |
F18.2X23 mm |
| 24 |
peso |
≤ 30 g |
≤ 30 g |
≤ 30 g |
Nota:
1. El factor de escala se ajusta de acuerdo con los requisitos del usuario;
2.Sensor de temperatura: dividido en AD590, pt1000, 18B20,
3- Ciclo de ensayo: dividido en 1 mes, 3 meses, 6 meses, 12 meses, según las necesidades de los usuarios para los ensayos;
4. de acuerdo con los requisitos de instalación del usuario; Las dimensiones pueden ajustarse ligeramente de acuerdo con los requisitos del usuario,y otros requisitos de ensayo pueden realizarse de acuerdo con los requisitos del cliente.
|
